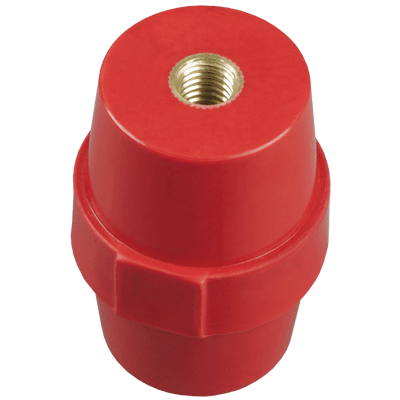

Изолятор шинный IEK SM45 (М8), 1 кВ

<h2>Изолятор силовой SM45 500А 1кВ IEK</h2>

<h3>Назначение:</h3>

<p>Изолятор силовой SM45 (М8) 500А 1кВ с болтом IEK — это электромонтажное изделие, предназначенное для безопасного крепления и электрической изоляции токоведущих частей в электроустановках.</p>

<p>Изолятор силовой SM45 IEK применяется для:</p>

<ul>
<li>
<p>Изоляции и крепления токоведущих шин и элементов в низковольтных комплектных устройствах (НКУ),</p>
</li>
<li>
<p>Предотвращения коротких замыканий между шинами и корпусом или другими токоведущими частями,</p>
</li>
<li>
<p>Обеспечения механической прочности и устойчивости конструкций к токовым нагрузкам.</p>
</li>
</ul>

<hr />
<h3>⚙️ Принцип работы:</h3>

<p>Изолятор изготавливается из электроизоляционного материала на основе полиэфирной смолы с армирующим наполнителем, который:</p>

<ul>
<li>
<p>Надежно удерживает шину или токоведущий элемент через болтовое соединение (в данном случае — резьба М8),</p>
</li>
<li>
<p>Изолирует электрически закреплённые элементы от металлического корпуса или от других фаз.</p>
</li>
</ul>

<p>Таким образом, он выполняет двойную функцию — механическую (поддержка) и электрическую (изоляция).</p>

<hr />
<h3>🏭 Где применяется:</h3>

<ul>
<li>
<p>Распределительные щиты (ВРУ, ГРЩ, РЩ),</p>
</li>
<li>
<p>Коммутационные устройства (РУНН, КРУ),</p>
</li>
<li>
<p>Щиты автоматического ввода резерва (АВР),</p>
</li>
<li>
<p>Электрощитовые на промышленных, коммерческих и жилых объектах.</p>
</li>
</ul>

<hr />
<h3>✅ Преимущества:</h3>

<ul>
<li>
<p>Высокая прочность и устойчивость к механическим нагрузкам;</p>
</li>
<li>
<p>Температурная стойкость (обычно до +120 °C);</p>
</li>
<li>
<p>Надёжные резьбовые соединения (болт М8 обеспечивает прочный и стабильный контакт);</p>
</li>
<li>
<p>Компактность — диаметр 45 мм позволяет использовать в условиях ограниченного пространства;</p>
</li>
<li>
<p>Рабочий ток до 500 А и напряжение до 1000 В, что делает его универсальным для большинства НКУ.</p>
</li>
</ul>

<hr />
<h3>🛠️ Рекомендации по монтажу:</h3>

<ol>
<li>
<p>Установку проводить при обесточенном оборудовании.</p>
</li>
<li>
<p>Крепить изолятор к монтажной панели или металлическому основанию при помощи болта/винта через центральное отверстие.</p>
</li>
<li>
<p>Не превышать момент затяжки, указанный производителем (чтобы не повредить корпус изолятора).</p>
</li>
<li>
<p>Убедиться в отсутствии загрязнений и пыли на поверхности — они могут ухудшать изоляционные свойства.</p>
</li>
<li>
<p>Устанавливать в закрытых распределительных устройствах либо в местах, защищённых от влаги и агрессивных сред.</p>
</li>
</ol>

<hr />
<h3>⚠️ Рекомендации по эксплуатации:</h3>

<ul>
<li>
<p>Периодически проверять на наличие механических повреждений, трещин, обгораний.</p>
</li>
<li>
<p>Подтягивать резьбовые соединения в рамках технического обслуживания щита.</p>
</li>
<li>
<p>Не допускать контакта с агрессивными химическими веществами (щелочи, кислоты).</p>
</li>
<li>
<p>Использовать только в диапазоне температур, допустимом по техдокументации.</p>
</li>
</ul>

<hr />
<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Количество полюсов</td>
<td>1</td>
</tr>
<tr>
<td>Тип конструкции</td>
<td>Бочонок</td>
</tr>
<tr>
<td>Макс. номин. ток, А</td>
<td>500</td>
</tr>
<tr>
<td>Метрический размер резьбы - М</td>
<td>8</td>
</tr>
<tr>
<td>Пакет шин 5(3), 10(2)</td>
<td>Нет</td>
</tr>
<tr>
<td>Длина резьбы, мм</td>
<td>11</td>
</tr>
<tr>
<td>Температура эксплуатации, °C</td>
<td>-40...60</td>
</tr>
<tr>
<td>Наименьший наружн диаметр, мм</td>
<td>30</td>
</tr>
<tr>
<td>Расстояние между шинами, мм</td>
<td>50...125</td>
</tr>
<tr>
<td>Номин раб напряжение, В</td>
<td>1000</td>
</tr>
<tr>
<td>Высота, мм</td>
<td>45.0</td>
</tr>
<tr>
<td>Механ разрушающий крутящий момент, кНм</td>
<td>0.6</td>
</tr>
<tr>
<td>Выдерж напряж грозового импульса, кВ</td>
<td>14.0</td>
</tr>
<tr>
<td>Вид или марка материала</td>
<td>Полиамид усиленный стекловолокном</td>
</tr>
<tr>
<td>Толщина шин, мм</td>
<td>-</td>
</tr>
<tr>
<td>Цвет</td>
<td>Красный</td>
</tr>
<tr>
<td>Наибольший наружн диаметр, мм</td>
<td>36</td>
</tr>
<tr>
<td>Кол-во болтов на изолятор, шт</td>
<td>2</td>
</tr>
<tr>
<td>Механ разрушающая сила на изгиб, кН</td>
<td>10</td>
</tr>
<tr>
<td>Материал</td>
<td>Полимерный материал</td>
</tr>
</tbody>
</table>
