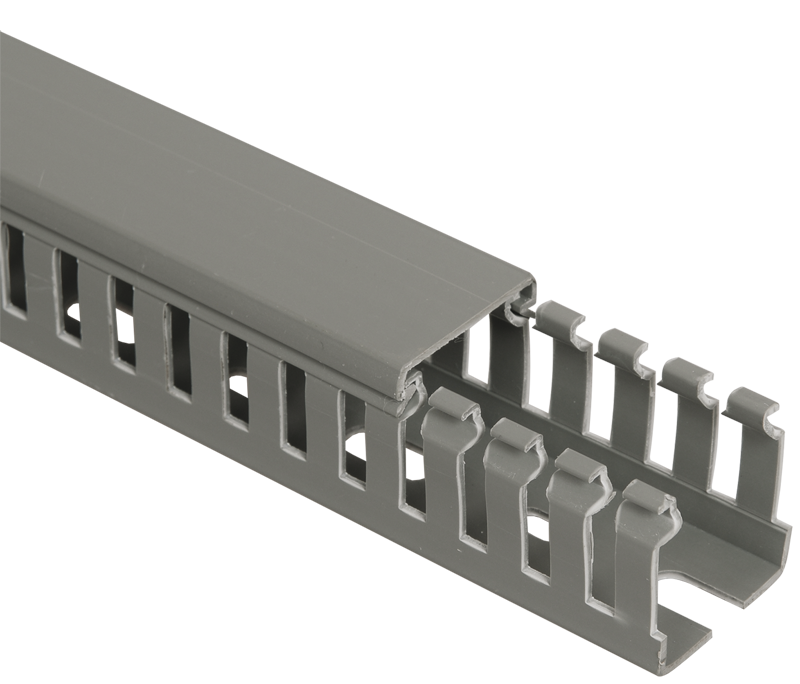

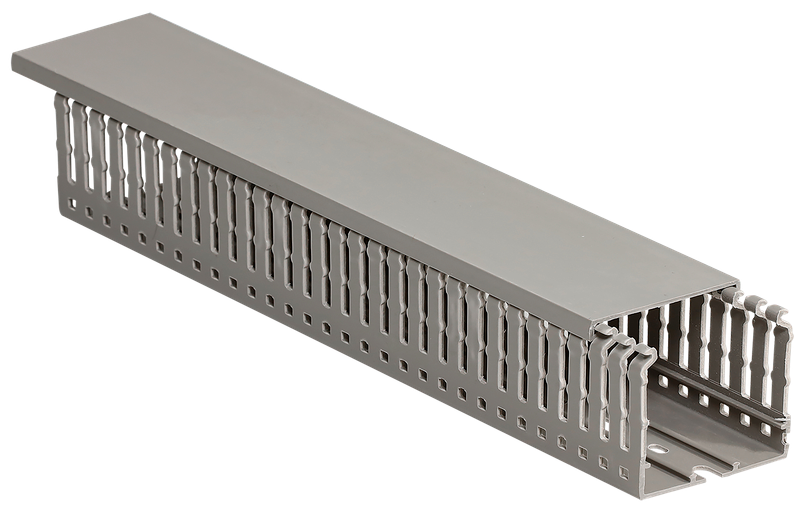

Кабель-канал перфорированный IEK ИМПАКТ 60х40 мм, серый, 2 м — CKK60-060-040-1-K03
Перфорированный электромонтажный короб для сборки щитового оборудования (ШУ, ША, ВРУ, АВР, УКРМ) · Размеры сечения 60х40 мм (ШхВ) · Длина секции 2 метра · Самозатухающий ПВХ (UL94 V-0) · Боковые зубцы с насечкой для легкого обламывания · Цвет: промышленный серый (RAL 7030)
Описание
Перфорированный магистральный кабель-канал IEK серии ИМПАКТ (IMPACT) 60х40 мм (артикул CKK60-060-040-1-K03) предназначен для организации эстетичной, безопасной и компактной разводки проводов внутри низковольтных комплектных устройств (НКУ): щитов автоматики (ША), шкафов управления (ШУ), вводно-распределительных устройств (ВРУ), станций АВР и силовых электрощитов.
Профиль сечением 60х40 мм (ширина 60 мм, высота 40 мм) идеален для укладки жгутов проводов средней и высокой плотности, ведущих от автоматов, контакторов и ПЛК к клеммным колодкам. Боковые стенки короба имеют щелевую перфорацию с упругими зубцами. В основании каждого зубца выполнена заводская насечка (надрез), благодаря которой зубец легко отламывается вручную под углом 90° без применения специального инструмента и без образования острых кромок, повреждающих изоляцию проводов. Изделие изготавливается из высококачественного самозатухающего ПВХ пластиката категории пожароопасности **UL94 V-0**, что исключает горение и плавление при возникновении локального перегрева проводов в щите.
| Артикул производителя | CKK60-060-040-1-K03 |
| Серия оборудования | ИМПАКТ (IMPACT) / IEK |
| Тип изделия | Кабель-канал перфорированный (щелевой) для щитового монтажа |
| Размеры профиля (Ширина × Высота) | 60 × 40 мм |
| Длина одной секции (хлыста) | 2.0 м (2000 мм) |
| Полезное внутреннее сечение | ~2100 мм² |
| Шаг перфорации / ширина окна | 6 мм (прорезь) / 4 мм (зубец) |
| Материал короба | ПВХ (поливинилхлорид) самозатухающий |
| Категория стойкости к горению | UL94 V-0 (не поддерживает и не распространяет горение) |
| Цвет исполнения | Промышленный серый (RAL 7030) |
| Конструкция дна | С монтажной перфорацией (отверстия под винты / заклепки) |
| Особенности боковых стенок | Зубцы с насечкой у основания для демонтажа без инструмента |
| Степень защиты | IP20 (в закрытом состоянии с крышкой) |
| Диапазон температур монтажа | −15 °C … +60 °C |
| Диапазон температур эксплуатации | −25 °C … +60 °C |
| Стандарты соответствия | ГОСТ Р МЭК 61084-1, ГОСТ Р 53313, ТР ТС 004/2011 |
Ориентировочное количество монтажных проводов с гибкой жилой (ПугВ / ПВ-3), размещаемых в коробе IEK ИМПАКТ 60х40 мм при заполнении 50%:
| Сечение провода (ПугВ / ПВ-3) | Внешний диаметр провода | Макс. кол-во проводов (при 50% объеме) |
|---|---|---|
| ПугВ 0.75 мм² (сигнальный / АСУ ТП) | ~2.8 мм | ~150 – 170 шт. |
| ПугВ 1.5 мм² (цепь управления / катушки) | ~3.4 мм | ~90 – 110 шт. |
| ПугВ 2.5 мм² (силовой / питание) | ~4.1 мм | ~60 – 70 шт. |
| ПугВ 4.0 мм² (силовой) | ~4.8 мм | ~40 – 48 шт. |
| ПугВ 6.0 мм² (вводные линии) | ~5.4 мм | ~30 – 35 шт. |
Для чего применяется именно перфорированный кабель-канал, а не сплошной?
Перфорированный короб разработал специально для сборки внутри щитов. Боковые щели позволяют вывести провод в любой точке короба прямо напротив нужного контакта автомата, контактора или клеммника без сверления и резки.
Как отламывать боковые зубцы без повреждения стенки короба?
На основании каждого зубца выполнена специальная тисненая насечка. Достаточно захватить зубец плоскогубцами или отогнуть его пальцем наружу — он ровно отломится по линии насечки без трещин на дне короба.
Чем резать перфорированный кабель-канал по длине?
Резать короб можно ножовкой по металлу с мелким зубом, специальными ножницами (секатором) для ПВХ профилей или гильотинными резаками для кабель-каналов.
Идет ли крышка в комплекте с перфорированным кабель-каналом?
Да, перфорированный кабель-канал IEK ИМПАКТ поставляется в полном комплекте: перфорированный короб (основание) + сплошная защелкивающаяся крышка длиной 2 метра.
