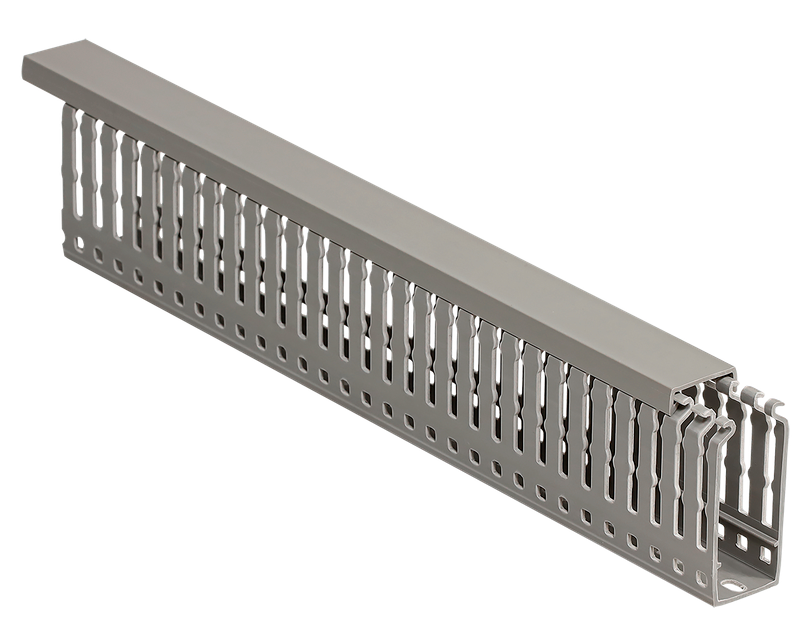

Кабель-канал перфорированный FIXEL 25х80 мм, серый, 2 м — ИМПАКТ FIXEL
Перфорированный электромонтажный короб для сборки щитового оборудования (ШУ, ША, ВРУ, АВР, УКРМ) · Размеры узкого глубокого сечения 25х80 мм (ШхВ) · Длина секции 2 метра · Самозатухающий ПВХ (UL94 V-0) · Боковые зубцы с надрезом для легкого обламывания · Цвет: промышленный серый (RAL 7030)
Описание
Перфорированный кабель-канал FIXEL серии ИМПАКТ 25х80 мм предназначен для профессиональной организации укладки провода, жгутования и трассировки линий внутри низковольтных комплектных устройств (НКУ): щитов автоматики (ША), шкафов управления вентиляцией и насосами (ШУ), вводно-распределительных устройств (ВРУ), автоматических выключателей и модульных электрощитов.
Главная особенность профиля сечением 25х80 мм (ширина всего 25 мм при увеличенной высоте/глубине 80 мм) — способность эффективно экономить полезную площадь монтажной панели щита. Такой узкий кабель-канал идеально встает в узких межрядных промежутках между DIN-рейками и силовыми автоматами, позволяя укладывать объемные многослойные жгуты монтажных проводов вглубь. Боковые стенки оснащены щелевой перфорацией с упругими зубцами, имеющими заводскую тисненую насечку. Зубец отламывается ровно у самого основания под углом 90° без применения режущего инструмента и без образования заусенцев, способных повредить изоляцию провода. Изделие выполнено из самозатухающего ПВХ пластиката класса пожаробезопасности UL94 V-0.
| Торговая марка / Бренд | FIXEL (Фиксель) |
| Серия продукции | ИМПАКТ FIXEL |
| Тип устройства | Кабель-канал перфорированный (щелевой) для щитового монтажа |
| Размеры профиля (Ширина × Высота) | 25 × 80 мм |
| Длина одной секции (хлыста) | 2.0 м (2000 мм) |
| Полезное внутреннее сечение | ~1650 мм² |
| Материал короба | ПВХ (поливинилхлорид) самозатухающий |
| Категория стойкости к горению | UL94 V-0 (не поддерживает и не распространяет горение) |
| Цвет исполнения | Промышленный серый (RAL 7030) |
| Конструкция основания | Перфорированное дно (монтажные овальные отверстия) |
| Особенности боковых стенок | Щелевые зубцы с надрезом у основания для выламывания |
| Степень защиты в сборе | IP20 (в закрытом состоянии с крышкой) |
| Диапазон температур монтажа | −15 °C … +60 °C |
| Диапазон температур эксплуатации | −25 °C … +60 °C |
| Стандарты соответствия | ГОСТ Р МЭК 61084-1, ГОСТ Р 53313, ТР ТС 004/2011 |
Ориентировочное количество монтажных гибких проводов (ПугВ / ПВ-3), размещаемых в коробе FIXEL 25х80 мм при нормативе заполнения 50%:
| Сечение провода (ПугВ / ПВ-3) | Внешний диаметр провода | Макс. кол-во проводов (при 50% объеме) |
|---|---|---|
| ПугВ 0.75 мм² (сигнальный / АСУ ТП) | ~2.8 мм | ~110 – 130 шт. |
| ПугВ 1.5 мм² (цепь управления / катушки) | ~3.4 мм | ~70 – 80 шт. |
| ПугВ 2.5 мм² (силовой / питание) | ~4.1 мм | ~45 – 55 шт. |
| ПугВ 4.0 мм² (силовой) | ~4.8 мм | ~30 – 35 шт. |
| ПугВ 6.0 мм² (вводные линии) | ~5.4 мм | ~20 – 25 шт. |
В чем преимущество профиля 25х80 мм по сравнению с 40х60 или 60х40 мм?
Узкая ширина (25 мм) позволяет устанавливать короб в условиях жесточайшего дефицита пространства по ширине щита, а увеличенная глубина (80 мм) компенсирует объем и позволяет уложить глубокий жгут провода.
Как аккуратно обламывать боковые зубцы без инструмента?
Благодаря выштампованной тисненой насечке у основания зубца, его достаточно отогнуть пальцем или захватить пассатижами наружу — лепесток ровно отломится по линии без повреждения стенки и дна.
Чем резать перфорированный кабель-канал по длине?
Рекомендуется использовать ножовку по металлу с мелким зубом, специальные ножницы-секаторы для ПВХ профилей или гильотинные резаки.
Входит ли крышка в комплект кабель-канала FIXEL?
Да, перфорированный кабель-канал FIXEL ИМПАКТ поставляется в сборе: перфорированное основание шириной 25 мм + сплошная защелкивающаяся крышка длиной 2 метра.
