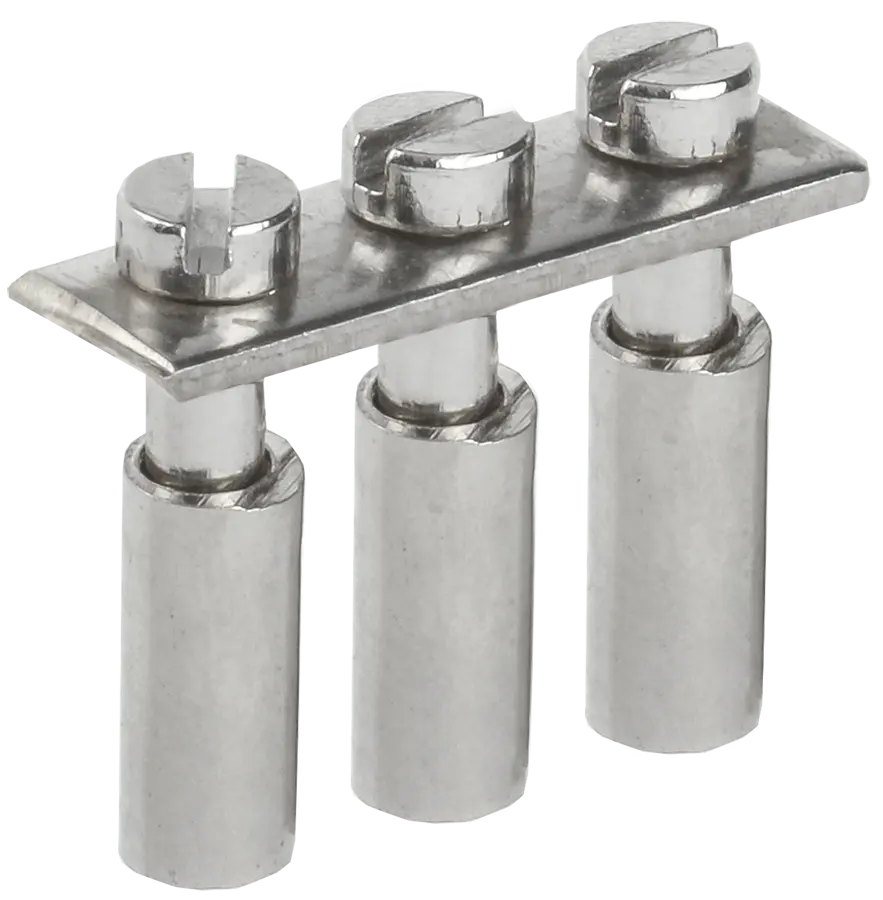

Перемычка центральная для КВИ-2.5мм2 3PIN 24А IEK

Назначение

Центральная перемычка для клемм КВИ IEK предназначена для надёжного электрического соединения нескольких винтовых клемм в единую группу.

Применяется в распределительных системах питания, щитах управления, промышленной автоматике и силовых шкафах для быстрого формирования общих шинных соединений.

Принцип работы

Перемычка устанавливается в центральный паз клеммы КВИ и фиксируется соединительным винтом. Ток распределяется по всем подключённым клеммам, обеспечивая равномерное и безопасное соединение.

Конструкция выполнена в виде стальной шины с 2, 3 или 10 выводами для объединения разного количества клемм.

Преимущества

• Высокие номинальные параметры: до 85 А и до 800 В
• Широкий температурный диапазон: от −60 до +110 °C
• Испытания на превышение температуры (≤ 45 °C)
• Выдерживает кратковременный ток 120 А/мм² в течение 1 сек
• Минимальное падение напряжения (≤ 3,2 мВ)
• Простая установка в клеммах КВИ IEK
• Ускоряет сборку клеммных блоков и снижает количество перемычочных проводов

Область применения

• Распределительные щиты
• Щиты управления и автоматики
• Промышленные шкафы управления
• Клеммные сборки и шинные решения
• Системы питания и управления нагрузкой

Монтаж и эксплуатация

• Установка в центральное посадочное место клеммы КВИ
• Фиксация винтом в контактную шину клеммы
• Рекомендуется проверять момент затяжки перед вводом в эксплуатацию
• Не является изолированной — требуется монтаж в закрытых щитах
• Совместима со всеми типоразмерами клемм КВИ

Технические характеристики

Часто задаваемые вопросы (FAQ)

• Подходит ли перемычка для всех клемм КВИ? Да, подходит для стандартных клемм IEK винтового типа.
• Можно ли использовать без изоляции? Да, но только внутри закрытых щитов (IP00).
• Выдерживает ли высокие токи? Номинал до 85 А, кратковременно — до 120 А/мм².
• Как устанавливается? Вставляется в паз клеммы и фиксируется винтом.
• Есть ли разные варианты по количеству полюсов? Да: 2, 3 или 10 соединительных площадок.
