Описание

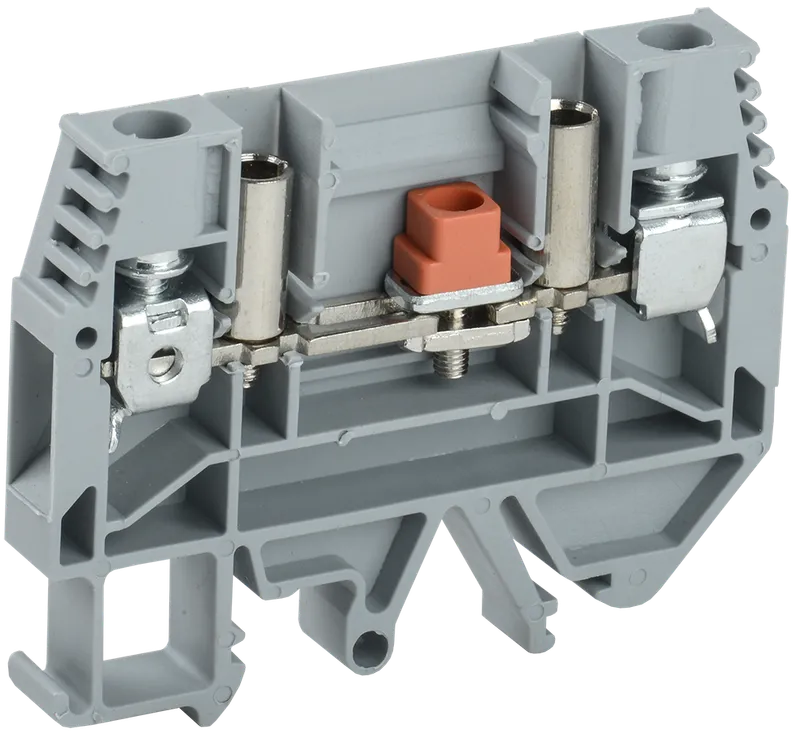

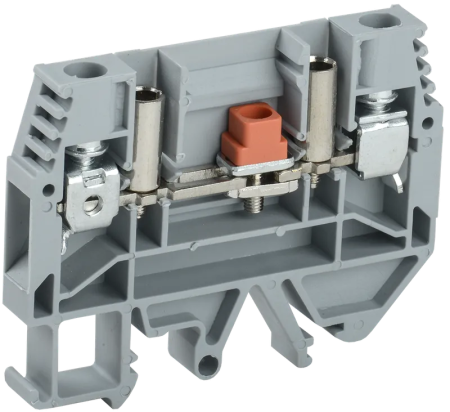

Клемма винтовая измерительная КВИ-6-И 6мм² IEK предназначена для организации измерительных цепей в электрических установках.
Она используется для подключения измерительных приборов (амперметров, вольтметров, трансформаторов тока) без необходимости разрыва основной электрической цепи.
Принцип работы
- Клемма КВИ-6-И оснащена специальными контактами, позволяющими подключать измерительные устройства без снятия основного напряжения с цепи.
- Встроенный шунт или дополнительные выводы обеспечивают безопасное и удобное измерение электрических параметров, таких как напряжение, сила тока или сопротивление.
Преимущества
- Безопасное подключение измерительных приборов – позволяет измерять параметры цепи без её размыкания.
- Надежность соединения – прочное винтовое крепление предотвращает ослабление контактов.
- Универсальность – рассчитана на работу как с переменным (AC), так и с постоянным (DC) током до 800 В.
- Цветовая маркировка – серая окраска помогает идентифицировать измерительные клеммы среди других соединений.
- Простота монтажа – установка возможна без сложных инструментов, достаточно отвертки.
- Компактность – не занимает много места в распределительных щитах и панелях.
- Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры
- Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки
- Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки
- Испытание на превышение температуры (не более, чем 45°С)
- Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды
- Испытание падения напряжения (не более, чем 3,2мВ)
Области применения
- Электрощиты и распределительные устройства.
- Промышленные и коммерческие электроустановки.
- Автоматизированные системы управления.
- Системы учета электроэнергии и контроля параметров сети.
- Щиты управления электродвигателями и генераторами.
Рекомендации по монтажу и эксплуатации
- Отключите питание перед установкой или заменой клеммы.
- Подготовьте проводники – зачистите изоляцию на необходимую длину, указанную в технической документации.
- Вставьте провод в зажимное отверстие и надежно затяните винтовой фиксатор.
- Подключите измерительный прибор к дополнительным контактам клеммы, соблюдая полярность и номинальные параметры тока и напряжения.
- Проверяйте состояние соединений – периодически осматривайте клемму и подтягивайте винтовые соединения, если необходимо.
- Не превышайте допустимые нагрузки, чтобы избежать перегрева и выхода из строя оборудования.
Клемма винтовая измерительная КВИ-6-И 6мм² IEK – это удобное и надежное решение для организации измерительных цепей, обеспечивающее безопасность, удобство эксплуатации и точность измерений в электрических системах.
Технические характеристики
| Модель или исполнение | Измерительная |
| Количество полюсов | 1 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Сечение многожильного гибкого провода, мм² | 0,5...6 |
| Цвет | Серый |
| Номин раб напряжение, В | 600 |
| Тип электрич соединения 2 | Винтовое соединение |
| Тип изделия/компонента | Клемма КВИ |
| Номинальная способность к присоединению, мм² | 0,5...6 |
| Относительная влажность воздуха | ≥ 90 |
| Рабочая температура, °C | -60...110 |
| Распространяет горение | Нет |
| Ремонтопригодность | Нет |
| Сечение одножильного жёсткого провода, мм² | 0,5...10 |
| Степень загрязнения | 3 |
| Степень защиты - IP без заглушки | IP00 |
| Степень защиты - IP с уст заглушкой | IP20 |
| Степень защиты - IP | IP00 |
| Тип электрич соединения 1 | Винтовое соединение |
| Требуется торцевая изолирующая пластина | Да |
| Ширина или размер ячейки, мм | 8.0 |
| Ширина, мм | 8 |
| Возможно использовать с функцией PEN | Нет |
| Высота, мм | 70 |
| Длина, мм | 47 |
| Класс негорючести изоляц материала UL94 | V0 |
| Климатическое исполнение | УХЛ3 |
| Кол-во в комплекте, шт | 50 |
| Количество зажимных клемм на 1 полюс | 2 |
| Макс поперечное сечение проводника, мм² | 6 |
| Материал зажима | Сталь |
| Материал изоляции корпуса | Полиамид |
| Материал токоведущей части | Медь |
| Место соединения | Сбоку (поперечное) |
| Минимальное сечение, мм | 0.5 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Номин напряжение изоляции Ui, В | 6000 |
| Номин напряжение изоляции, В | 1000 |
| Номин раб напряжение переменного тока Ue, В | ≤ 800 |
| Номин раб напряжение постоянного тока Ue, В | ≤ 800 |
| Номин ток In, А | 7 |
| Номин частота, Гц | 50 |
