Артикул:
YZN41-04-006-K02
Характеристики
Номинальный ток (А)
—
60
Номинальное напряжение (VAC)
?
Переменное напряжение
—
660
Номинальное напряжение (VDC)
?
Постоянное напряжение
—
440
Тип монтажа
—
Накладной
Степень защиты IP
—
00
Цвет
—
Черный
Все характеристики
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
ℹ️ Условия оплаты: Для товаров со статусом «Под заказ» может потребоваться частичная или полная предоплата. Подробности уточнит менеджер при подтверждении.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Щитовое оборудование · Внутрищитовой монтаж · Блоки зажимов БЗН серии ТВ

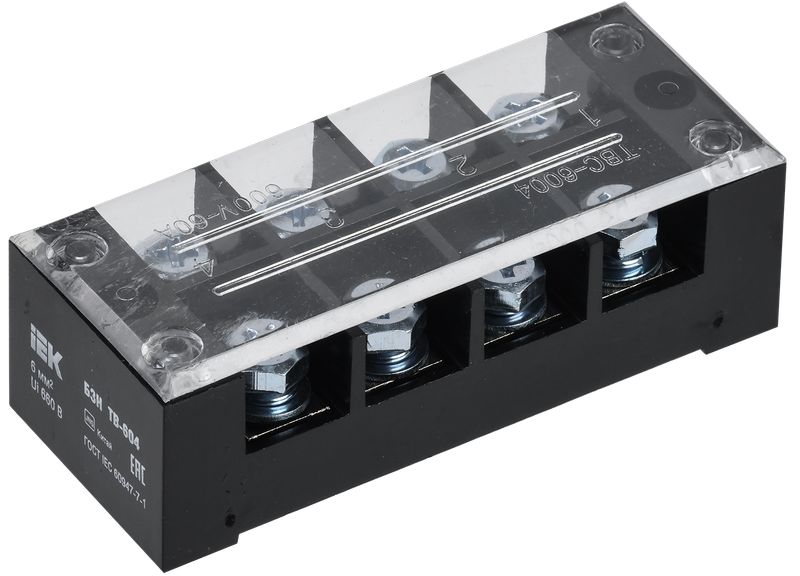

Блок зажимов IEK БЗН ТВ-604, 4х6.0 мм², 60 А, 660 В, IP30
Производитель: IEK (ИЭК) · Серия: БЗН ТВ · Модель: ТВ-604 · Артикул: YTB10-06004 · Клеммных пар: 4 · Ток: 60 А · Напряжение: 660 В AC / 440 В DC · Сечение: 1.5–6.0 мм² · Защита: IP304-полюсный силовой наборный блок зажимов IEK серии БЗН ТВ модификации ТВ-604 (номинальный рабочий ток 60 А, номинальное напряжение изоляции 660 В переменного тока и 440 В постоянного тока, 4 изолированные клеммные пары с прочными винтовыми зажимами, диапазон сечений подключаемых жил от 1.5 до 6.0 мм², корпус из ударопрочного самозатухающего АБС-пластика с прозрачной защитной крышкой, степень защиты от пыли IP30, монтаж на плоскую панель) предназначен для безопасного, упорядоченного и надёжного соединения, распределения и ответвления силовых проводников в распределительных щитах, ВРУ, ГРЩ, станках, насосных станциях и промышленной автоматике. Каждый полюс снабжен латунной токоведущей шиной и винтовыми зажимами с прижимными квадратными шайбами, гарантирующими низкое переходное сопротивление. Прозрачная поликарбонатная крышка предохраняет открытые части шин от случайных прикосновений и попадания посторонних предметов.
60 А
Ном. ток In
4 пары
Число полюсов
1.5–6.0 мм²
Сечение провода
660 В AC
Напряжение Ue
АБС-пластик
Материал корпуса
IP30
Степень защиты
📦 Форма поставки изделия: Блок зажимов IEK БЗН ТВ-604 поставляется в сборе (монолитный 4-полюсный пластмассовый корпус с установленными токоведущими шинами, винтовыми зажимами и съемной прозрачной защитной крышкой из поликарбоната). Упаковка — групповая или индивидуальная термопленка.
Полные технические характеристики блока зажимов IEK БЗН ТВ-604
| Наименование технического параметра | Значение стандарта и нормативного регламента завода IEK |
|---|---|
| Тип электротехнического изделия | Блок зажимов силовых клеммных (наборный/монолитный) |
| Заводской бренд / Официальный производитель | IEK (Интерэлектрокомплект) |
| Заводская модель / Артикул заказа | БЗН ТВ-604 / YTB10-06004 |
| Количество изолированных клеммных пар (полюсов) | 4 клеммные пары (8 точек винтового зажима) |
| Номинальный рабочий ток зажимов (In) | 60 А |
| Номинальное рабочее напряжение цепи (Ue) | До 660 В AC (50 Гц) / До 440 В DC |
| Сечение подключаемых одножильных/многожильных жил | 1.5–6.0 мм² |
| Тип коммутационных контактных зажимов | Винтовые зажимы с прижимными фасонными шайбами |
| Материал токоведущей шины и контактов | Высококачественная латунь с защитным покрытием / Сталь |
| Материал изоляционного корпуса | Самозатухающий ударопрочный АБС-пластик (черный) |
| Материал защитной съемной крышки | Прозрачный термостойкий поликарбонат |
| Способ и вариант монтажа в щите | На монтажную панель (через крепежные отверстия корпуса) |
| Степень защиты от пыли и влаги (ГОСТ 14254) | IP30 (с установленной крышкой) |
| Диапазон рабочих температур эксплуатации | От минус 40 до плюс 50 градусов Цельсия |
| Соответствие профильным нормативным стандартам | ГОСТ Р 50030.7.1, ТР ТС 004/2011, EAC |
Конструктивные особенности и преимущества блоков зажимов БЗН ТВ
Высокий ток 60 А — латунные силовые шины выдерживают регулярные высокие нагрузки без перегрева.
Прозрачная защитная крышка — гарантирует визуальный контроль контактов и защиту IP30 от случайного касания.
Пожаробезопасный АБС-пластик — самозатухающий материал корпуса предотвращает распространение огня при КЗ.
Широкий диапазон жил — надежная фиксация медных и алюминиевых проводов сечением от 1.5 до 6.0 мм².
Компактный 4-полюсный формат — идеально подходит для коммутации трехфазных цепей с нейтралью (3P+N).
Надежный прижим проводников — квадратные поджимающие шайбы исключают выдавление и повреждение жил.
💡 Инженерные рекомендации по монтажу и подключению проводников:
Блок зажимов БЗН ТВ-604 фиксируется на монтажную панель силового щита с помощью винтов или саморезов М4 через имеющиеся в корпусе крепежные отверстия. Зачистку изоляции проводов сечением **1.5–6.0 мм²** выполняйте на длину **10.0–12.0 мм**. Для многожильных гибких медных проводов (например, ПуГВ) перед зажатием обязательно используйте втулочные наконечники НШВИ или кольцевые наконечники НКИ во избежание обрыва отдельных проволок. Затягивание винтов проводите с моментом **1.2–1.5 Н·м**. После завершения подключения линий защелкните прозрачную защитную крышку.
⚠️ Меры безопасности и технологические ограничения эксплуатации:
Все работы по монтажу, подтяжке винтов и расключению проводников должны производиться исключительно при полностью обесточенном щите. Степень защиты IP30: блок защищен от проникновения твердых частиц диаметром более 2.5 мм, но не имеет защиты от попадания влаги и капель. Категорически запрещается: эксплуатировать блок зажимов без установленной прозрачной поликарбонатной крышки, подключать провода сечением более 6.0 мм², превышать рабочий ток 60 А (что приводит к перегреву латунных шин и расплавлению пластика), а также зажимать гибкие многопроволочные жилы без предварительного опрессовывания наконечниками.
Частые вопросы о блоке зажимов БЗН ТВ-604
Основные параметры
Тип монтажа
Накладной
Цвет
Черный
Электрические характеристики
Номинальное напряжение (VAC)
?
Переменное напряжение
660
Номинальное напряжение (VDC)
?
Постоянное напряжение
440
Номинальный ток (А)
60
Кол-во подключений
4
Макс сечение кабеля (мм²)
6
Параметры для корпусов
Степень защиты IP
00
Дополнительно
Страна производителя
Россия
