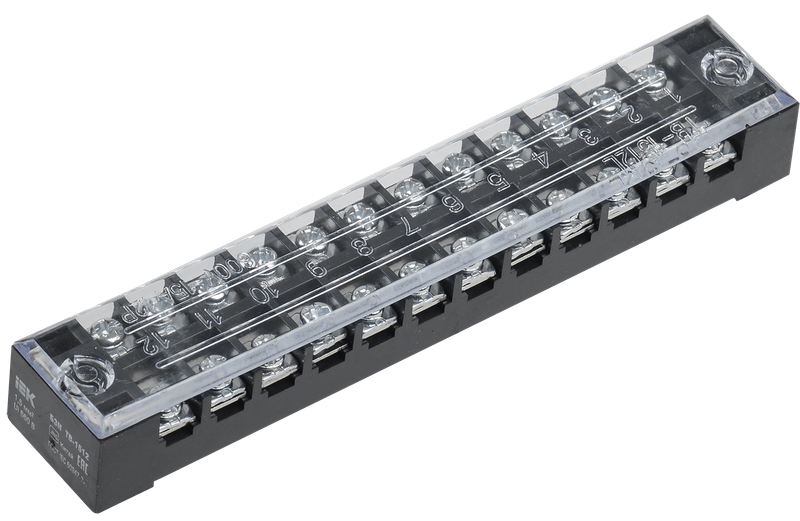

Блок зажимов наборный IEK БЗН ТВ-1512, 12 пар, 1.5 мм², 15 А, 660 В — YBN10-015-12
Клеммная колодка планочного типа (12 пар винтовых зажимов) · Номинальный ток 15 А · Рабочее напряжение 660 В · Сечение проводников 0.5–1.5 мм² · Защитная прозрачная крышка в комплекте
Описание
Блок зажимов наборный IEK БЗН ТВ-1512 (артикул YBN10-015-12) предназначен для безопасного винтового соединения, коммутации и разветвления медных и алюминиевых проводников в цепях управления, сигнализации, автоматики и распределения электроэнергии переменного тока напряжением до 660 В и постоянного тока до 440 В.
Клеммный блок серии ТВ-1512 выполнен в виде монолитной планочной колодки из прочного термостойкого пластика, включающей 12 пар винтовых зажимов (всего 24 контактных терминала). Каждая пара терминалов соединена цельной токоведущей шиной из качественной латуни, рассчитанной на длительный ток до 15 А. Для защиты от случайного прикосновения к токоведущим частям и попадания пыли блок укомплектован съёмной защитной крышкой из прозрачного поликарбоната.
| Артикул производителя | YBN10-015-12 |
| Серия оборудования | БЗН ТВ (IEK) |
| Тип устройства | Блок зажимов наборный (планочная винтовая клеммная колодка) |
| Количество пар контактов (полюсов) | 12 пар (24 винтовых терминала) |
| Номинальный рабочий ток In | 15 А |
| Номинальное рабочее напряжение Ue | 660 В переменного тока (50 Гц) / 440 В постоянного тока |
| Максимальное сечение подключаемого провода | 1.5 мм² |
| Минимальное сечение подключаемого провода | 0.5 мм² |
| Материал токоведущих шин | Латунь с защитно-декоративным покрытием |
| Материал зажимных винтов | Оцинкованная сталь |
| Материал корпуса | Негорючий термостойкий пластик (PBT/PPO) |
| Защитная крышка | В комплекте (съемная, прозрачный поликарбонат) |
| Способ монтажа | Винтовое крепление на монтажную панель / плоскость |
| Степень защиты по ГОСТ 14254 | IP00 (без крышки) / IP20 (с установленной крышкой) |
| Диапазон рабочих температур | −40 °C … +50 °C |
| Стандарты соответствия | ГОСТ 30011.7.1, ТР ТС 004/2011 |
Порядок проведения монтажных работ с блоком зажимов БЗН ТВ-1512:
| Этап работ | Описание действий |
|---|---|
| 1. Закрепление блока | Зафиксируйте корпус клеммной колодки на монтажной панели или стенке шкафа с помощью винтов/саморезов через 2 ушка по краям блока. |
| 2. Подготовка проводников | Зачистите изоляцию провода на длину 8–10 мм. При использовании многожильного кабеля обжмите концы наконечниками НШВИ, НВИ или НКИ. |
| 3. Подключение цепей | Ослабьте винт соответствующего зажима, вставьте подготовленный проводник под квадратную прижимную шайбу и затяните винт с моментом 0.8–1.0 Н·м. |
| 4. Финальная сборка | Проверьте надежность фиксации проводов легким подтягиванием и защелкните прозрачную защитную крышку поверх блока. |
Можно ли устанавливать блок зажимов ТВ-1512 на DIN-рейку?
Нет, блоки зажимов серии ТВ предназначены для плоского винтового монтажа на монтажную панель или стенку щита через боковые отверстия. Для установки на DIN-рейку следует использовать наборные клеммы серий ЗНИ или БЗ24.
Для какого сечения провода рассчитан данный блок?
Клеммник ТВ-1512 рассчитан на подключение медных или алюминиевых проводников сечением от 0.5 до 1.5 мм² с номинальным током нагрузки до 15 А.
Идет ли прозрачная крышка в комплекте?
Да, все блоки зажимов IEK серии ТВ-1512 поставляются в полной комплектации со съёмной прозрачной крышкой из поликарбоната.
Изолированы ли контакты соседних пар друг от друга?
Да, корпус блока имеет изолирующие пластиковые перегородки между всеми 12 парами контактов, что исключает короткое замыкание между соседними линиями.
