Артикул:
YZN42-03-150-K02
Характеристики
Номинальный ток (А)
—
300
Номинальное напряжение (VAC)
?
Переменное напряжение
—
660
Номинальное напряжение (VDC)
?
Постоянное напряжение
—
440
Тип монтажа
—
Накладной
Степень защиты IP
—
00
Цвет
—
Черный
Все характеристики
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

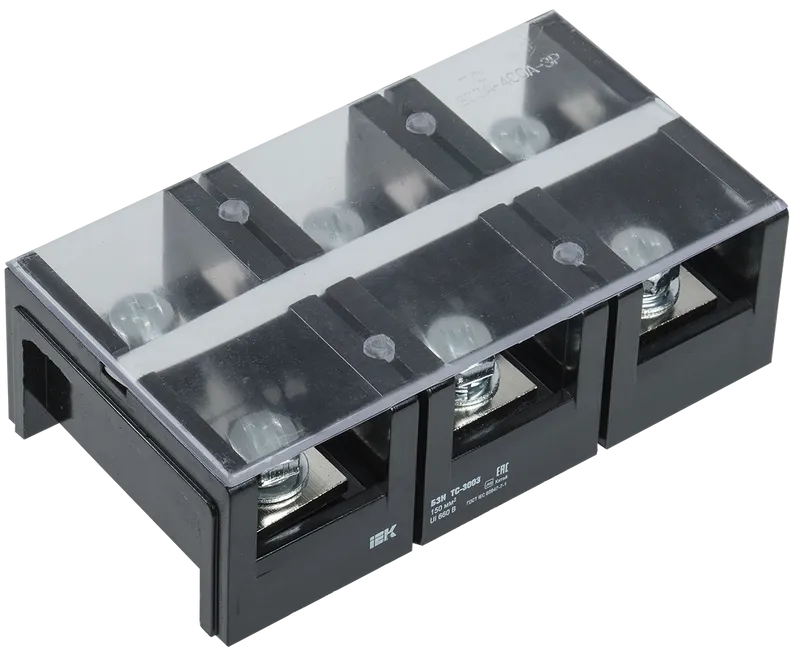

<p>Используются для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В.</p>
<p>Устанавливаются на монтажную панель. Для изоляции проводников устанавливается прозрачная крышка.</p>
<p>Корпус выполнен из не поддерживающего горение карболита. Токоведущая шина изготовлена из латуни.</p>
<p><img alt="" src="https://images.satu.kz/201551762_w640_h2048_izobrazhenie_2023_04_11_145048019.png?fresh=1&;PIMAGE_ID=201551762" style="width:436px;height:120px" /></p>
<ul>
<li>Материал корпуса: пожаробезопасный АБС-пластик или карболит.</li>
<li>Номинальный рабочий ток и присоединительная способность:</li>
<li>- блоки ТВ – 15-100 А, Ø 1,5 – 10 мм2;</li>
<li>- блоки ТС – 60-600 А, Ø 16 – 300 мм2;</li>
<li>- блоки ТК – 10-100 А, Ø 1,5 – 25 мм2.</li>
<li>Широкий диапазон рабочих температур: от -40 до +50°C.</li>
<li>Испытание на превышение температуры (не более, чем 45°С).</li>
<li>Испытание на кратковременно выдерживаемый ток 120 А на 1 мм2 в течение 1 секунды.</li>
<li>Испытание падения напряжения (не более, чем 3,2 мВ).</li>
</ul>
<h2>Особенности конструкции</h2>
<p>Визуальный контроль состояния контактов через прозрачную крышку.</p>
<p>Маркировочная полоса в блоках ТС и ТК для удобства маркировки контактов.</p>
<p>Для надежной фиксации проводников на токоведущей шине имеются насечки.</p>
<p>Возможность соединения нескольких групп проводников в одном корпусе: Блоки ТВ – 4, 6 или 12 пар. Блоки ТС – 3 или 4 пары. Блоки ТК – до 10 пар.</p>
<h2>Технические характеристики</h2>
<table>
<tbody>
<tr>
<td>Тип монтажа</td>
<td>Монтажная панель/плата</td>
</tr>
<tr>
<td>Цвет</td>
<td>Черный</td>
</tr>
<tr>
<td>Ширина</td>
<td>90 мм</td>
</tr>
<tr>
<td>Модель или исполнение</td>
<td>Трехфазная установка</td>
</tr>
<tr>
<td>Высота</td>
<td>52 мм</td>
</tr>
<tr>
<td>Номин раб напряжение</td>
<td>660 В</td>
</tr>
<tr>
<td>Номин напряжение изоляции Ui</td>
<td>660 В</td>
</tr>
<tr>
<td>Количество полюсов</td>
<td>3</td>
</tr>
<tr>
<td>Длина</td>
<td>165 мм</td>
</tr>
<tr>
<td>Материал корпуса</td>
<td>Карболит</td>
</tr>
<tr>
<td>Распространяет горение</td>
<td>Нет</td>
</tr>
<tr>
<td>Рабочая температура</td>
<td>-40...50 °C</td>
</tr>
<tr>
<td>Количество зажимных клемм на 1 полюс</td>
<td>2</td>
</tr>
<tr>
<td>Класс негорючести изоляц материала UL94</td>
<td>V1</td>
</tr>
<tr>
<td>Ширина или размер ячейки</td>
<td>90.0 мм</td>
</tr>
<tr>
<td>Требуется торцевая изолирующая пластина</td>
<td>Нет</td>
</tr>
<tr>
<td>Тип электрич соединения 1</td>
<td>Болтовое соединение</td>
</tr>
<tr>
<td>Тип электрич соединения 2</td>
<td>Винтовое соединение</td>
</tr>
<tr>
<td>Возможно использовать с функцией PEN</td>
<td>Нет</td>
</tr>
<tr>
<td>Номин импульсное выдерживаемое напряжение</td>
<td>8 кВ</td>
</tr>
<tr>
<td>Номин частота</td>
<td>50 Гц</td>
</tr>
<tr>
<td>Макс поперечное сечение проводника</td>
<td>150,0 мм²</td>
</tr>
<tr>
<td>Степень защиты - IP</td>
<td>IP00</td>
</tr>
<tr>
<td>Материал зажима</td>
<td>Сталь</td>
</tr>
<tr>
<td>Степень загрязнения</td>
<td>3</td>
</tr>
<tr>
<td>Сечение одножильного жёсткого провода</td>
<td>95...150 мм²</td>
</tr>
<tr>
<td>Сечение многожильного гибкого провода</td>
<td>95...150 мм²</td>
</tr>
<tr>
<td>Материал изоляции корпуса</td>
<td>Карболит</td>
</tr>
<tr>
<td>Место соединения</td>
<td>Сбоку (поперечное)</td>
</tr>
<tr>
<td>Номин ток In</td>
<td>300 А</td>
</tr>
<tr>
<td>Климатическое исполнение</td>
<td>УХЛ3</td>
</tr>
<tr>
<td>Номин раб напряжение переменного тока Ue</td>
<td>≤ 660 В</td>
</tr>
<tr>
<td>Номин раб напряжение постоянного тока Ue</td>
<td>≤ 440 В</td>
</tr>
<tr>
<td>Номинальная способность к присоединению</td>
<td>95...150 мм²</td>
</tr>
<tr>
<td>Ремонтопригодность</td>
<td>Нет</td>
</tr>
<tr>
<td>Винт крепления</td>
<td>М10</td>
</tr>
<tr>
<td>Материал токоведущей части</td>
<td>Латунь</td>
</tr>
<tr>
<td>Относительная влажность воздуха</td>
<td>≤ 90%</td>
</tr>
<tr>
<td>Количество клеммных пар</td>
<td>3</td>
</tr>
<tr>
<td>Сечение шины</td>
<td>88.0 мм²</td>
</tr>
<tr>
<td>Макс сечение присоед шин</td>
<td>32х8 мм²</td>
</tr>
</tbody>
</table>
<h2>Габаритный чертеж </h2>
<p><img alt="" src="https://images.satu.kz/229291577_w640_h2048_izobrazhenie_2024_12_09_090800213.png?fresh=1&;PIMAGE_ID=229291577" style="width: 640px; height: 902px;" /></p>
<p>Устанавливаются на монтажную панель. Для изоляции проводников устанавливается прозрачная крышка.</p>
<p>Корпус выполнен из не поддерживающего горение карболита. Токоведущая шина изготовлена из латуни.</p>
<p><img alt="" src="https://images.satu.kz/201551762_w640_h2048_izobrazhenie_2023_04_11_145048019.png?fresh=1&;PIMAGE_ID=201551762" style="width:436px;height:120px" /></p>
<ul>
<li>Материал корпуса: пожаробезопасный АБС-пластик или карболит.</li>
<li>Номинальный рабочий ток и присоединительная способность:</li>
<li>- блоки ТВ – 15-100 А, Ø 1,5 – 10 мм2;</li>
<li>- блоки ТС – 60-600 А, Ø 16 – 300 мм2;</li>
<li>- блоки ТК – 10-100 А, Ø 1,5 – 25 мм2.</li>
<li>Широкий диапазон рабочих температур: от -40 до +50°C.</li>
<li>Испытание на превышение температуры (не более, чем 45°С).</li>
<li>Испытание на кратковременно выдерживаемый ток 120 А на 1 мм2 в течение 1 секунды.</li>
<li>Испытание падения напряжения (не более, чем 3,2 мВ).</li>
</ul>
<h2>Особенности конструкции</h2>
<p>Визуальный контроль состояния контактов через прозрачную крышку.</p>
<p>Маркировочная полоса в блоках ТС и ТК для удобства маркировки контактов.</p>
<p>Для надежной фиксации проводников на токоведущей шине имеются насечки.</p>
<p>Возможность соединения нескольких групп проводников в одном корпусе: Блоки ТВ – 4, 6 или 12 пар. Блоки ТС – 3 или 4 пары. Блоки ТК – до 10 пар.</p>
<h2>Технические характеристики</h2>
<table>
<tbody>
<tr>
<td>Тип монтажа</td>
<td>Монтажная панель/плата</td>
</tr>
<tr>
<td>Цвет</td>
<td>Черный</td>
</tr>
<tr>
<td>Ширина</td>
<td>90 мм</td>
</tr>
<tr>
<td>Модель или исполнение</td>
<td>Трехфазная установка</td>
</tr>
<tr>
<td>Высота</td>
<td>52 мм</td>
</tr>
<tr>
<td>Номин раб напряжение</td>
<td>660 В</td>
</tr>
<tr>
<td>Номин напряжение изоляции Ui</td>
<td>660 В</td>
</tr>
<tr>
<td>Количество полюсов</td>
<td>3</td>
</tr>
<tr>
<td>Длина</td>
<td>165 мм</td>
</tr>
<tr>
<td>Материал корпуса</td>
<td>Карболит</td>
</tr>
<tr>
<td>Распространяет горение</td>
<td>Нет</td>
</tr>
<tr>
<td>Рабочая температура</td>
<td>-40...50 °C</td>
</tr>
<tr>
<td>Количество зажимных клемм на 1 полюс</td>
<td>2</td>
</tr>
<tr>
<td>Класс негорючести изоляц материала UL94</td>
<td>V1</td>
</tr>
<tr>
<td>Ширина или размер ячейки</td>
<td>90.0 мм</td>
</tr>
<tr>
<td>Требуется торцевая изолирующая пластина</td>
<td>Нет</td>
</tr>
<tr>
<td>Тип электрич соединения 1</td>
<td>Болтовое соединение</td>
</tr>
<tr>
<td>Тип электрич соединения 2</td>
<td>Винтовое соединение</td>
</tr>
<tr>
<td>Возможно использовать с функцией PEN</td>
<td>Нет</td>
</tr>
<tr>
<td>Номин импульсное выдерживаемое напряжение</td>
<td>8 кВ</td>
</tr>
<tr>
<td>Номин частота</td>
<td>50 Гц</td>
</tr>
<tr>
<td>Макс поперечное сечение проводника</td>
<td>150,0 мм²</td>
</tr>
<tr>
<td>Степень защиты - IP</td>
<td>IP00</td>
</tr>
<tr>
<td>Материал зажима</td>
<td>Сталь</td>
</tr>
<tr>
<td>Степень загрязнения</td>
<td>3</td>
</tr>
<tr>
<td>Сечение одножильного жёсткого провода</td>
<td>95...150 мм²</td>
</tr>
<tr>
<td>Сечение многожильного гибкого провода</td>
<td>95...150 мм²</td>
</tr>
<tr>
<td>Материал изоляции корпуса</td>
<td>Карболит</td>
</tr>
<tr>
<td>Место соединения</td>
<td>Сбоку (поперечное)</td>
</tr>
<tr>
<td>Номин ток In</td>
<td>300 А</td>
</tr>
<tr>
<td>Климатическое исполнение</td>
<td>УХЛ3</td>
</tr>
<tr>
<td>Номин раб напряжение переменного тока Ue</td>
<td>≤ 660 В</td>
</tr>
<tr>
<td>Номин раб напряжение постоянного тока Ue</td>
<td>≤ 440 В</td>
</tr>
<tr>
<td>Номинальная способность к присоединению</td>
<td>95...150 мм²</td>
</tr>
<tr>
<td>Ремонтопригодность</td>
<td>Нет</td>
</tr>
<tr>
<td>Винт крепления</td>
<td>М10</td>
</tr>
<tr>
<td>Материал токоведущей части</td>
<td>Латунь</td>
</tr>
<tr>
<td>Относительная влажность воздуха</td>
<td>≤ 90%</td>
</tr>
<tr>
<td>Количество клеммных пар</td>
<td>3</td>
</tr>
<tr>
<td>Сечение шины</td>
<td>88.0 мм²</td>
</tr>
<tr>
<td>Макс сечение присоед шин</td>
<td>32х8 мм²</td>
</tr>
</tbody>
</table>
<h2>Габаритный чертеж </h2>
<p><img alt="" src="https://images.satu.kz/229291577_w640_h2048_izobrazhenie_2024_12_09_090800213.png?fresh=1&;PIMAGE_ID=229291577" style="width: 640px; height: 902px;" /></p>
Основные параметры
Тип монтажа
Накладной
Цвет
Черный
Электрические характеристики
Номинальное напряжение (VAC)
?
Переменное напряжение
660
Номинальное напряжение (VDC)
?
Постоянное напряжение
440
Номинальный ток (А)
300
Кол-во подключений
3
Макс сечение кабеля (мм²)
150
Параметры для корпусов
Степень защиты IP
00
Дополнительно
Страна производителя
Россия
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Оплата и доставка
Оплата
Оплачивайте покупки удобным способом.
В интернет-магазине доступны следующие варианты оплаты:
Для физических лиц
- Наличные при самовывозе
- Оплата банковской картой при самовывозе
- Оплата по QR-коду при самовывозе
- Оплата по удалённому счёту при заказе доставки курьером
Для юридических лиц
- Безналичный расчёт — запросите счёт на оплату у менеджера по WhatsApp или e-mail
- Наличные при самовывозе
- Оплата банковской картой при самовывозе
Для дилеров
- Для дилеров щитового оборудования предусмотрены специальные условия и скидки
- Размер скидки и условия сотрудничества уточняйте у менеджера
💡 Для заказных позиций, шкафов управления и НКУ индивидуальной сборки условия и размер предоплаты согласовываются отдельно.
Доставка
Осуществляем доставку по Астане и все регионы Казахстана.
Варианты доставки
- Самовывоз со склада (по предварительному согласованию)
- Курьерская доставка по городу
- Отправка транспортными компаниями по РК (СДЭК, КИТ, DPD, Казпочта и др.)
Сроки доставки
- Складские позиции — от 1 до 3 рабочих дней
- Заказные изделия и НКУ — сроки уточняются индивидуально и зависят от комплектации
Стоимость доставки
- Рассчитывается индивидуально
- Зависит от габаритов, веса и региона доставки
- Возможна бесплатная доставка при согласованных условиях
Особые условия для НКУ и шкафов управления
- Щиты поставляются в заводской упаковке
- Перед отгрузкой проводится проверка комплектации
- По запросу предоставляем фото готового изделия
- Паспорта и схемы — в комплекте или в электронном виде
Дополнительная вкладка, для размещения информации о магазине, доставке или любого другого важного контента. Поможет вам ответить на интересующие покупателя вопросы и развеять его сомнения в покупке. Используйте её по своему усмотрению.
Вы можете убрать её или вернуть обратно, изменив одну галочку в настройках компонента. Очень удобно.
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
