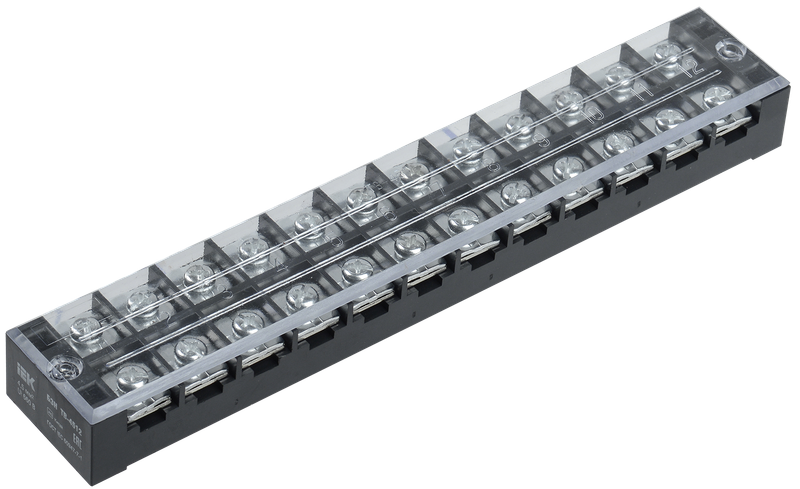

Блок зажимов IEK БЗН ТВ-4512, 12х4 мм², 45 А, 660 В

<p>Используются для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В. Устанавливаются на монтажную панель.</p>

<p>Для изоляции проводников устанавливается прозрачная крышка.</p>

<p>Корпус выполнен из не поддерживающего горение АБС-пластика.</p>

<p>Токоведущая шина изготовлена из латуни.</p>

<p><img alt="" src="https://images.satu.kz/229071453_w640_h2048_izobrazhenie_2024_12_05_170115179.png?fresh=1&;PIMAGE_ID=229071453" style="width: 226px; height: 118px;" /></p>

<h2>Преимущества</h2>

<ul>
<li>Материал корпуса: пожаробезопасный АБС-пластик или карболит.</li>
<li>Номинальный рабочий ток и присоединительная способность:</li>
<li>- блоки ТВ – 15-100 А, Ø 1,5 – 10 мм2;</li>
<li>- блоки ТС – 60-600 А, Ø 16 – 300 мм2;</li>
<li>- блоки ТК – 10-100 А, Ø 1,5 – 25 мм2.</li>
<li>Широкий диапазон рабочих температур: от -40 до +50°C.</li>
<li>Испытание на превышение температуры (не более, чем 45°С).</li>
<li>Испытание на кратковременно выдерживаемый ток 120 А на 1 мм2 в течение 1 секунды.</li>
<li>Испытание падения напряжения (не более, чем 3,2 мВ).</li>
</ul>

<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Модель или исполнение</td>
<td>Трехфазная установка</td>
</tr>
<tr>
<td>Количество полюсов</td>
<td>12</td>
</tr>
<tr>
<td>Тип монтажа</td>
<td>Непосредственная установка</td>
</tr>
<tr>
<td>Сечение многожильного гибкого провода, мм²</td>
<td>1,5...4</td>
</tr>
<tr>
<td>Цвет</td>
<td>Черный</td>
</tr>
<tr>
<td>Номин раб напряжение, В</td>
<td>660</td>
</tr>
<tr>
<td>Тип электрич соединения 2</td>
<td>Винтовое соединение</td>
</tr>
<tr>
<td>Климатическое исполнение</td>
<td>УХЛ3</td>
</tr>
<tr>
<td>Возможно использовать с функцией PEN</td>
<td>Нет</td>
</tr>
<tr>
<td>Высота, мм</td>
<td>23</td>
</tr>
<tr>
<td>Винт крепления</td>
<td>М5</td>
</tr>
<tr>
<td>Степень защиты - IP</td>
<td>IP00</td>
</tr>
<tr>
<td>Место соединения</td>
<td>Сбоку (поперечное)</td>
</tr>
<tr>
<td>Материал зажима</td>
<td>Сталь</td>
</tr>
<tr>
<td>Рабочая температура, °C</td>
<td>-40...50</td>
</tr>
<tr>
<td>Материал корпуса</td>
<td>АБС-пластик</td>
</tr>
<tr>
<td>Ширина или размер ячейки, мм</td>
<td>38.0</td>
</tr>
<tr>
<td>Степень загрязнения</td>
<td>3</td>
</tr>
<tr>
<td>Сечение одножильного жёсткого провода, мм²</td>
<td>1,5...4</td>
</tr>
<tr>
<td>Распространяет горение</td>
<td>Нет</td>
</tr>
<tr>
<td>Класс негорючести изоляц материала UL94</td>
<td>V1</td>
</tr>
<tr>
<td>Номин частота, Гц</td>
<td>50</td>
</tr>
<tr>
<td>Номин раб напряжение постоянного тока Ue, В</td>
<td>≤ 440</td>
</tr>
<tr>
<td>Длина, мм</td>
<td>221</td>
</tr>
<tr>
<td>Ремонтопригодность</td>
<td>Нет</td>
</tr>
<tr>
<td>Номин напряжение изоляции Ui, В</td>
<td>660</td>
</tr>
<tr>
<td>Номин импульсное выдерживаемое напряжение, кВ</td>
<td>8</td>
</tr>
<tr>
<td>Требуется торцевая изолирующая пластина</td>
<td>Нет</td>
</tr>
<tr>
<td>Сечение шины, мм²</td>
<td>14.0</td>
</tr>
<tr>
<td>Тип электрич соединения 1</td>
<td>Болтовое соединение</td>
</tr>
<tr>
<td>Номинальная способность к присоединению, мм²</td>
<td>1,5...4</td>
</tr>
<tr>
<td>Номин ток In, А</td>
<td>45</td>
</tr>
<tr>
<td>Макс поперечное сечение проводника, мм²</td>
<td>4,5</td>
</tr>
<tr>
<td>Материал токоведущей части</td>
<td>Сталь</td>
</tr>
<tr>
<td>Ширина, мм</td>
<td>38</td>
</tr>
<tr>
<td>Номин раб напряжение переменного тока Ue, В</td>
<td>≤ 660</td>
</tr>
<tr>
<td>Количество клеммных пар</td>
<td>12</td>
</tr>
<tr>
<td>Относительная влажность воздуха</td>
<td>≤ 90%</td>
</tr>
<tr>
<td>Материал изоляции корпуса</td>
<td>Прочее</td>
</tr>
<tr>
<td>Количество зажимных клемм на 1 полюс</td>
<td>2</td>
</tr>
<tr>
<td>Макс сечение присоед шин, мм²</td>
<td>14x3,5</td>
</tr>
</tbody>
</table>
