Артикул:
YTT21-00-60-NO-NC
Характеристики
Серия
—
УКК
Номинальное напряжение (VAC)
?
Переменное напряжение
—
230
Тип монтажа
—
Навесной
Степень защиты IP
—
20
Напряжение управления, В
—
230 В AC
Конфигурация контактов
—
1NO+1NC
Все характеристики
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
ℹ️ Условия оплаты: Для товаров со статусом «Под заказ» может потребоваться частичная или полная предоплата. Подробности уточнит менеджер при подтверждении.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Щитовое оборудование · Климат-контроль · Устройства контроля и регулировки температуры

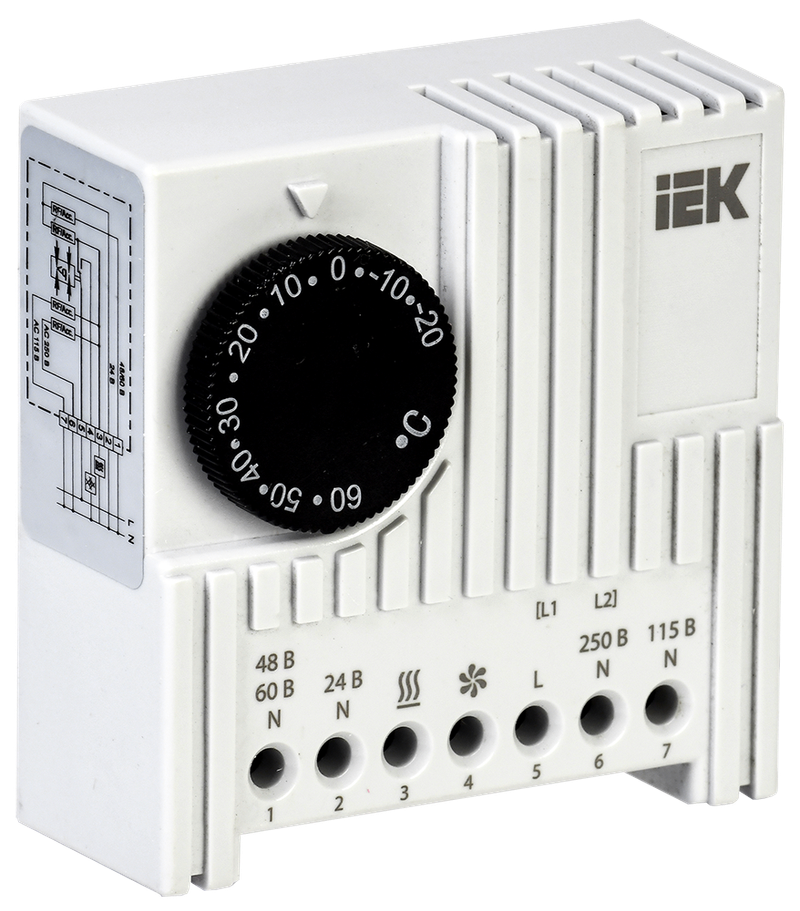

Термостат сдвоенный IEK УККт, от -20 до +60 °C, NO+NC, 230 В, IP20
Производитель: IEK (ИЭК) · Серия: УККт · Артикул: YKK10-D-20-60 · Диапазон уставки: -20...+60 °C · Контакты: 1NO + 1NC (независимые) · Ток контактов: 10 А (AC) · Монтаж: DIN-рейка 35 мм · Защита: IP20Промышленный сдвоенный биметаллический термостат IEK серии УККт (две независимые шкалы регулировки в диапазоне от -20 до +60 °C, комбинированная контактная группа 1NO + 1NC, номинальное рабочее напряжение до 230 В переменного тока, максимальный коммутируемый ток до 10 А, крепление на стандартную 35-миллиметровую DIN-рейку, степень защиты корпуса IP20) предназначен для построения высокоэффективных автоматических систем поддержания микроклимата в распределительных щитах, шкафах автоматики, пультах управления и ВРУ. Объединяя в одном компактном корпусе два изолированных терморегулятора, прибор позволяет одновременно решать задачи предотвращения образования разрушительного конденсата с помощью размыкающего контакта (NC), управляющего обогревателями шкафа, и защиты чувствительной электроники от перегрева с помощью замыкающего контакта (NO), активирующего вытяжные вентиляторные модули или климатические установки.
-20...+60 °C
Диапазон уставки
1NO + 1NC
Тип контактов
10 А
Макс. ток рез.
DIN-рейка
Вариант монтажа
7 К
Гистерезис
IP20
Степень защиты
📦 Форма поставки оборудования: Сдвоенный механический термостат IEK УККт поставляется в индивидуальной брендированной картонной коробке. В комплект поставки входит технический паспорт изделия с подробным руководством по эксплуатации и схемами подключения исполнительных устройств.
Полные технические характеристики сдвоенного термостата IEK УККт
| Наименование технического параметра | Значение стандарта и нормативного регламента завода IEK |
|---|---|
| Тип электротехнического устройства контроля | Сдвоенный механический биметаллический термостат шкафной |
| Заводской бренд / Официальный производитель | IEK (Интерэлектрокомплект) |
| Заводской артикул модели (код заказа) | YKK10-D-20-60 |
| Конфигурация внутренних контактов | 1NO (замыкающий) + 1NC (размыкающий), независимые |
| Диапазон регулировки уставки (для обеих шкал) | От -20 до +60 °C |
| Номинальное рабочее напряжение сети (Ue) | 230 В переменного тока (AC, частота 50 Гц) |
| Максимальный коммутируемый ток (резистивная нагрузка) | 10 А |
| Максимальный коммутируемый ток (индуктивная нагрузка) | 2 А (при cos phi = 0.6) |
| Температурный дифференциал переключения (гистерезис) | Около 7 K (допуск ±4 K) |
| Тип чувствительного датчика привода | Термобиметалл пластинчатого типа |
| Тип коммутационных клемм подключения | Винтовые зажимы с поджимными платинами |
| Допустимое сечение подключаемых проводов | 0.75–2.5 мм² (рекомендуются точки обжима НШВИ) |
| Материал изготовления несущего корпуса | Высококачественный негорючий пластик (UL94 V-0) |
| Вариант установки и фиксации в шкафу | На стандартную 35-миллиметровую DIN-рейку |
| Степень защиты от пыли и влаги (ГОСТ 14254) | IP20 |
| Габаритные внешние размеры прибора (ВхШхГ) | 67.0 х 50.0 х 46.0 мм |
| Соответствие профильным нормативным стандартам | ГОСТ IEC 60730-1, ТР ТС 004/2011, EAC |
Конструктивные особенности и преимущества термостатов серии УККт
Решение «2-в-1» в одном корпусе — экономит монтажное место на DIN-рейке по сравнению с двумя раздельными приборами.
Полная независимость цепей — позволяет задавать абсолютно разные температурные уставки для нагрева и охлаждения.
Широкий диапазон шкал — уставка от -20 до +60 °C идеальна для применения в суровых климатических зонах Казахстана.
Пожаробезопасный пластик — корпус изготовлен из самозатухающего полимера, не поддерживающего горение.
Биметаллический датчик — надежный механический принцип действия не требует собственного энергопотребления.
Быстрое модульное крепление — надежная фиксация на DIN-рейку 35 мм при помощи удобной пружинной защелки.
💡 Инженерные рекомендации по монтажу и подключению цепей климат-контроля:
Термостат УККт рекомендуется размещать в верхней части электрического шкафа, так как горячий воздух поднимается вверх, создавая там наибольшую температурную нагрузку. Для корректной работы не устанавливайте прибор в непосредственной близости от мощных тепловыделяющих элементов (трансформаторов, частотных преобразователей) или прямо над обогревателем.
Подключение цепей выполняйте медным проводом ПуГВ сечением от 0.75 мм² до 1.5–2.5 мм², обжимая многопроволочные концы наконечниками НШВИ.
Логика расключения: Контур нагрева (обогреватель) подключайте через размыкающий контакт NC (красная шкала настройки), а контур охлаждения (вытяжной вентилятор) — через замыкающий контакт NO (синяя шкала настройки). При превышении суммарной мощности вентиляторов или нагревателей номинального тока термостата в 10 А, коммутацию силовой нагрузки обязательно выполняйте через промежуточные контакторы или реле.
⚠️ Меры безопасности и жесткие технологические ограничения эксплуатации:
Все электромонтажные работы, регулировка поворотных дисков уставки и заведение проводов в винтовые клеммы проводятся строго при полностью обесточенном вводном силовом контуре щита. Степень защиты IP20: термостат предназначен исключительно для эксплуатации внутри сухих, защищенных от влаги шкафов и оболочек. Категорически запрещается: использовать прибор во влажных, сырых помещениях или на открытом воздухе без наружного герметичного шкафа (класса защиты не ниже IP54); допускать попадание строительной пыли или влаги внутрь вентиляционных отверстий корпуса термостата; превышать установленный предел коммутационного тока 10 А (для индуктивных нагрузок — 2 А) во избежание спекания биметаллических контактов и выхода устройства из строя.
Частые вопросы о сдвоенном термостате IEK УККт
Основные параметры
Тип монтажа
Навесной
Электрические характеристики
Номинальное напряжение (VAC)
?
Переменное напряжение
230
Напряжение управления, В
230 В AC
Параметры для корпусов
Степень защиты IP
20
Параметры для контакторов
Конфигурация контактов
1NO+1NC
Дополнительно
Страна производителя
Россия
