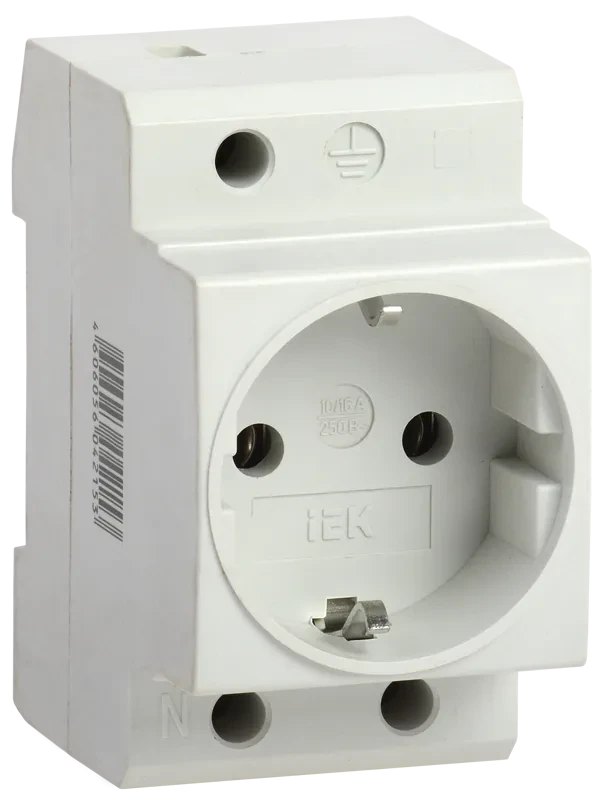

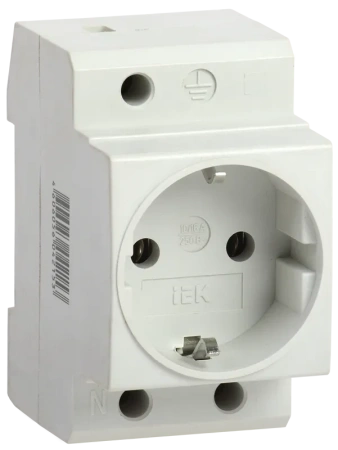

Розетка на DIN-рейку IEK РАр10-3-ОП, 2Р+PE, 16 А, 230 В, IP20 — MVA10D-R-16-C
Модульная электрическая розетка с заземляющим контактом серии РАр10-3-ОП IEK · Прямая установка на DIN-рейку 35 мм · Номинальный ток 16 А · Рабочее напряжение 230 В AC · Конфигурация контактов 2P+PE (Schuko) · Степень защиты IP20 · Модульная ширина 2.5 модуля (45 мм) · Корпус из не поддерживающего горение пластика · Предназначена для подключения переносного электроинструмента, сервисных приборов, устройств освещения и измерительного оборудования внутри щитов
Описание
Модульная розетка на DIN-рейку IEK РАр10-3-ОП (артикул MVA10D-R-16-C) — это специализированный электроустановочный модуль, спроектированный для удобной интеграции в распределительные щиты (ЩР, ЩМП, ВРУ, ГРЩ) и шкафы автоматики. Она позволяет организовать безопасный источник питания внутри щита без необходимости вывода внешних розеток на стену.
Розетка рассчитана на номинальный ток 16 А и рабочее напряжение 230 В, оснащена защитным заземляющим контактом (тип CEE 7/4 - Schuko / Евророзетка). Корпус устройства изготовлен из ударопрочного и не поддерживающего горение пластика. Модуль легко защелкивается на стандартную 35-миллиметровую DIN-рейку (TH-35), занимая по ширине 2.5 стандартных модуля (45 мм). Изделие активно используется операторами и сборщиками щитового оборудования для подключения сервисных компьютеров, зарядных устройств, паяльников, переносных светильников и диагностической аппаратуры при выполнении пусконаладочных или ремонтных работ.
| Артикул / Код производителя | MVA10D-R-16-C (или РАр10-3-ОП) |
| Наименование / Модель | Розетка с заземлением на DIN-рейку РАр10-3-ОП 16А IEK |
| Торговая марка / Бренд | IEK (ИЭК) |
| Тип устройства | Розетка штепсельная модульная на DIN-рейку |
| Номинальный ток ($I_n$) | 16 А |
| Номинальное напряжение ($U_e$) | 230 В AC (частота 50 Гц) |
| Количество полюсов / схема | 2P + PE (фаза + ноль + заземление) |
| Стандарт розеточного гнезда | Schuko (Немецкий стандарт / евророзетка с заземляющими скобами) |
| Ширина по фронту | 2.5 модуля (45 мм) |
| Способ монтажа | На монтажную DIN-рейку 35 мм (IEC/EN 60715) |
| Материал корпуса | Самозатухающий термостойкий пластик |
| Сечение подключаемых проводов | от 1.0 до 6.0 мм² (одножильные / многожильные с НШВИ) |
| Степень защиты по ГОСТ 14254 | IP20 |
| Электрическая износостойкость | не менее 5 000 циклов включения/отключения |
| Диапазон рабочих температур | −25 °C … +40 °C |
Сферы применения розетки на DIN-рейку IEK РАр10-3-ОП (16А, 230В):
| Сфера применения | Монтажное место | Назначение и преимущество |
|---|---|---|
| Квартирные и домовые щиты (ЩР / ЩУР) | Входной распределительный щит | Удобная розетка для подключения роутеров, временной строительной переноски или дрели. |
| Шкафы автоматики и ПЛК | Шкафы управления технологическими процессами | Питание диагностических ноутбуков инженеров АСУ ТП, программаторов и измерителей. |
| Промышленные НКУ и ГРЩ | Силовые шкафы, вводно-распределительные устройства | Подключение локального щитового освещения, переносных ламп и сервисных приборов. |
Сколько модулей на DIN-рейке занимает розетка РАр10-3-ОП?
Ширина розетки составляет **2.5 стандартных модуля** (45 мм), что следует учитывать при расчете свободного места на DIN-рейке в щите.
Какую максимальную мощность нагрузки можно подключить к розетке?
При номинальном токе 16 А и напряжении 230 В максимальная суммарная мощность подключаемой нагрузки составляет до **3 500 Вт (3.5 кВт)**.
Оснащена ли розетка защитными шторками?
Данная модель имеет стандартную открытую конструкцию гнезда IP20 с заземляющими скобами Schuko, оптимизированную для удобного включения вилок внутри закрытых щитов.
Обязательно ли подключать провод заземления (PE)?
Для обеспечения электрической безопасности и нормального функционирования защитных заземляющих скоб Schuko подключение провода PE к соответствующей клемме розетки крайне желательно.
