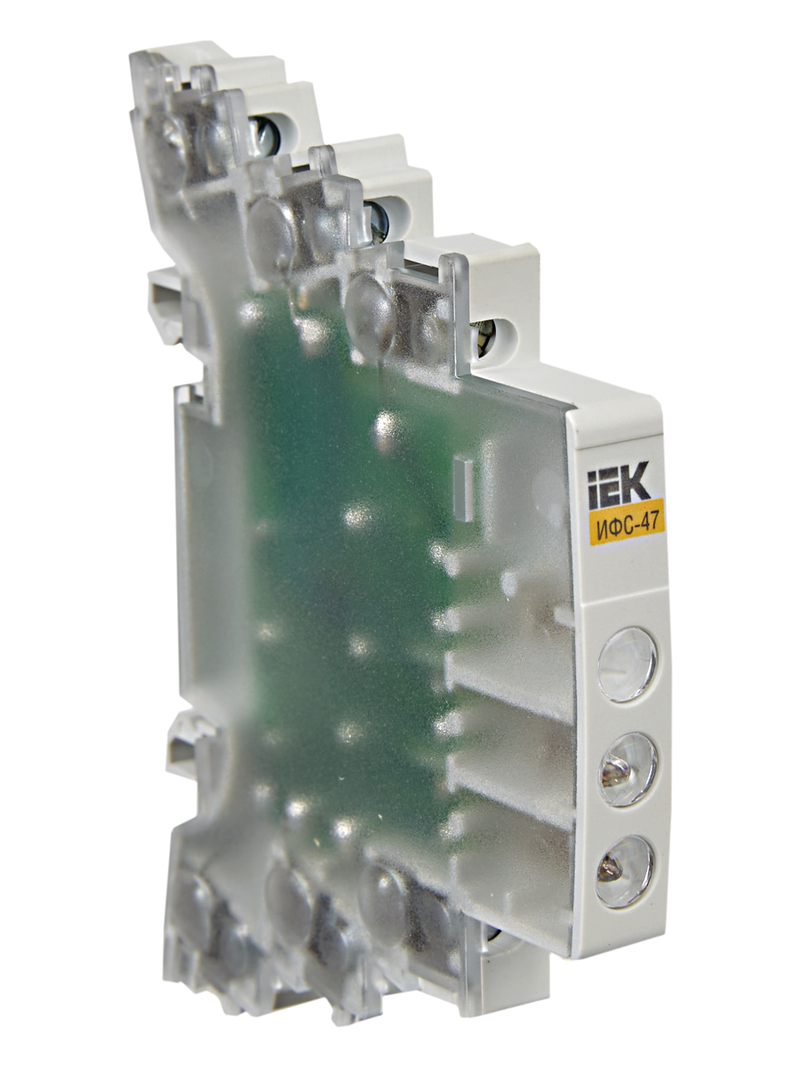

Световой индикатор фаз IEK ИФС-47, 400 В AC
Модульный трехфазный светодиодный индикатор серии ИФС-47 бренда IEK · Предназначен для непрерывного визуального контроля наличия напряжения в трехфазных электрических сетях переменного тока 230/400 В · Оснащен тремя долговечными светодиодными матрицами для раздельной индикации фаз L1, L2, L3 · Ширина корпуса 18 мм (1 модуль) для установки на DIN-рейку 35 мм · Минимальное энергопотребление · Повышенная надежность и ресурс работы более 30 000 часов · Применяется в ВРУ, ГРЩ, щитах АВР, распределительных и силовых шкафах
Описание
Световой индикатор фаз IEK ИФС-47 (артикул MKS10-3-400, номинальное напряжение 400 В AC) — это модульное светосигнальное устройство, разработанное для технологического и оперативного визуального контроля присутствия напряжения на каждой из трех фаз (L1, L2, L3) в цепях переменного тока.
Индикатор монтируется в распределительный или вводно-распределительный щит и позволяет обслуживающему персоналу мгновенно оценить состояние питающей сети: обрыв одной из фаз, перегорание вводного предохранителя или отключение фазного автомата сразу же отображается угасанием соответствующего светодиодного элемента на передней панели.
В отличие от устаревших неоновых ламп, в модели ИФС-47 используются полупроводниковые светодиодные (LED) матрицы. Они отличаются яркостью, минимальным выделением тепла, устойчивостью к скачкам напряжения и длительным сроком службы (не менее 30 000 часов непрерывного горения). Устройство выполнено в стандартизированном корпусе шириной 18 мм (1 модуль DIN), что существенно экономит место на монтажной рейке в щите.
| Модель / Артикул | ИФС-47 (Код MKS10-3-400) |
| Торговая марка / Бренд | IEK (ИЭК) |
| Серия оборудования | Дополнительные модульные устройства KARAT |
| Тип устройства | Индикатор напряжения светодиодный трехфазный |
| Номинальное рабочее напряжение ($U_e$) | 400 В AC (межфазное 400 В / фазное 230 В, 50 Гц) |
| Количество индикаторов (кананлов) | 3 светодиода (для фаз L1, L2, L3 / A, B, C) |
| Цвет свечения индикаторов | Красный / Зеленый / Желтый (или 3 × Красный в зависимости от партии) |
| Тип источника света | LED-светодиодные матрицы высокой яркости |
| Потребляемая мощность (на фазу) | не более 0.6 Вт (суммарно менее 2 Вт) |
| Ширина по фронту (модульность) | 18 мм (1 модуль DIN) |
| Тип подключений клемм | Винтовые зажимы (для провода от 0.75 до 2.5 мм²) |
| Схема подключения | Фазы L1, L2, L3 + Нейтраль N |
| Срок службы (наработка на отказ) | не менее 30 000 часов |
| Степень защиты корпуса / клемм | IP20 |
| Способ монтажа | На стандартную DIN-рейку 35 мм |
| Масса (вес нетто) | около 0.07 кг (70 грамм) |
| Диапазон рабочих температур | −25 °C … +40 °C |
| Соответствие стандартам | ГОСТ IEC 60947-5-1, ТР ТС 004/2011, ТР ТС 020/2011 |
Значение символов в наименовании индикатора IEK ИФС-47:
| Символ / Индекс | Расшифровка параметра | Техническое значение |
|---|---|---|
| ИФС | Индикатор Фаз Светодиодный | Светосигнальный прибор на базе полупроводниковых светодиодов. |
| 47 | Номер серии модульного оборудования | Совместимость по габаритам и дизайну с автоматическими выключателями ВА47. |
| 400 В AC | Класс напряжения цепи | Предназначен для включения в трехфазные сети 380/400 Вольт. |
Сферы применения трехфазного индикатора фаз IEK ИФС-47 (400 В):
| Сфера применения | Тип электрощита | Назначение индикатора |
|---|---|---|
| Вводно-распределительные устройства | ВРУ, ГРЩ, этажные распределительные щиты | Визуальный контроль наличия сетевого напряжения на вводе до и после главного выключателя. |
| Системы автоматического ввода резерва | Шкафы АВР, щиты генераторного ввода | Оперативная индикация состояния основного и резервного вводов перед переключением контакторов. |
| Промышленная автоматика | Шкафы управления насосами (ШУН), вентиляцией (ШУВ) | Контроль полнофазного режима питания перед запуском чувствительных трехфазных электродвигателей. |
Нужно ли подключать рабочий ноль (N) к индикатору ИФС-47?
Да, подключение нулевого провода **N** является обязательным. Светодиоды внутри индикатора включены между соответствующей фазой (L1, L2, L3) и нейтралью N (на напряжение 230 В).
Отключает ли индикатор ИФС-47 нагрузку при пропадении фазы?
Нет, ИФС-47 является чисто **сигнальным (пассивным)** устройством. Он лишь визуально информирует о наличии напряжения. Для автоматического отключения нагрузки при обрыве фаз используйте реле контроля фаз (например, IEK ЕЛ-11 или РНПП).
Можно ли использовать этот индикатор в однофазной сети?
Да, вы можете подключить к ИФС-47 только одну фазу L1 и ноль N. В этом случае светиться будет только один соответствующий индикатор.
Защищен ли индикатор от короткого замыкания?
Цепи внутри индикатора защищены встроенными балластными резисторами, однако линию подключения ИФС-47 рекомендуется защищать отдельным слаботочным автоматом или предохранителем на 1–2 А.
