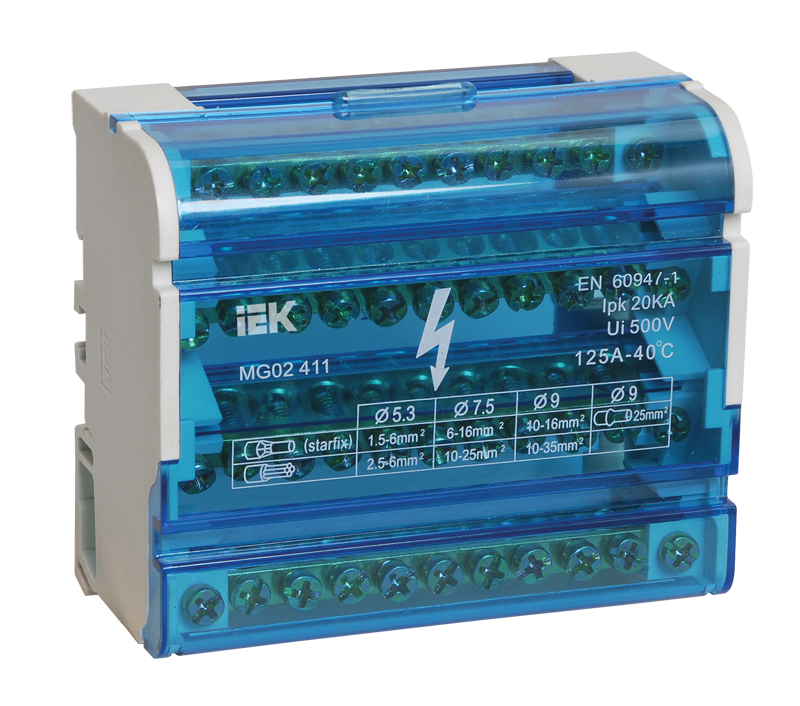

Кросс-модуль IEK ШНК 4х11, 125 А, 3L+PEN
Четырехполюсный кросс-модуль (распределительный блок на DIN-рейку) серии ШНК 4х11 бренда IEK (артикул YND10-4-11-125) · Номинальный рабочий ток 125 А · Сконструирован для построения трехфазных распределительных систем с типом заземления 3L+PEN (три фазы L1, L2, L3 + совмещенный или раздельный нулевой/защитный проводник) · Оснащен 4 изолированными шинами из электротехнической латуни, имеющими по 11 отверстий различного диаметра под кабели сечением от 1.5 до 25 мм² · Корпус из негорючего термостойкого пластика (PA66) с откидной прозрачной защитной крышкой IP20 · Быстрое крепление на стандартную 35 мм DIN-рейку или монтажную панель винтами · Обеспечивает высочайшую надежность контактов и эстетичный вид расключения электрощитов ВРУ, ГРЩ, ЩУ и ША
Описание
Четырехполюсный шинный распределительный блок (кросс-модуль) IEK ШНК 4х11 (заводской артикул YND10-4-11-125, номинальный ток 125 Ампер, схема подключения 3L+PEN, 4 латунные шины по 11 присоединительных отверстий) — это компактное и технологичное решение, разработанное для удобного разветвления вводного питания на групповые автоматические выключатели и защиты силовых цепей в трехфазных распределительных щитах.
Конструкция кросс-модуля представляет собой прочный диэлектрический корпус из самозатухающего пластика, внутри которого на разной высоте межфазных изоляционных перегородок установлены 4 брусковые шины из высококачественной латуни. Наличие 11 контактов на каждой шине позволяет завести один вводной кабель большого сечения (до 25 мм²) и аккуратно распределить энергию на 10 отходящих линий различных сечений (до 6 мм² и до 16 мм²).
Использование кросс-модуля IEK ШНК 4х11 избавляет от необходимости делать опасные шлейфовые соединения на зажимах автоматов или устанавливать громоздкие сборные шины. Прозрачная передняя крышка легко откидывается для проведения монтажа и сервиса, обеспечивая класс защиты IP20 и предотвращая случайное касание пальцами токоведущих элементов под напряжением.
| Модель / Заводской артикул | ШНК 4х11 125А (Код заказа YND10-4-11-125) |
| Торговая марка / Бренд | IEK (ИЭК) |
| Тип изделия | Кросс-модуль (шина на DIN-рейку в корпусе) |
| Количество полюсов (шин) | 4 полюса (4 латунные шины) |
| Назначение полюсов | 3L+PEN / 3L+N+PE (для 3-фазных сетей 380/400 В) |
| Номинальный рабочий ток In | 125 А |
| Номинальное напряжение изоляции Ui | 500 В AC (50/60 Гц) |
| Кратковременно выдерживаемый ток Icw | 4.2 кА (1 сек) |
| Пиковый выдерживаемый ток Ipk | 20 кА |
| Количество отверстий на одну шину | 11 отверстий (всего 44 присоединительные точки) |
| Распределение отверстий и сечений (на 1 шину) | 7 × Ø 5.5 мм (1.5–6 мм²) + 2 × Ø 7.5 мм (6–16 мм²) + 2 × Ø 9.0 мм (10–25 мм²) |
| Материал токоведущих шин | Электротехническая латунь |
| Материал прижимных винтов | Оцинкованная сталь (под крестовую/шлицевую отвертку) |
| Материал корпуса и изоляторов | Самозатухающий термостойкий пластик (PA66) |
| Степень защиты от пыли и влаги | IP20 (прозрачная защитная крышка) |
| Способ монтажа | Универсальный: на DIN-рейку 35 мм или винтами на панель |

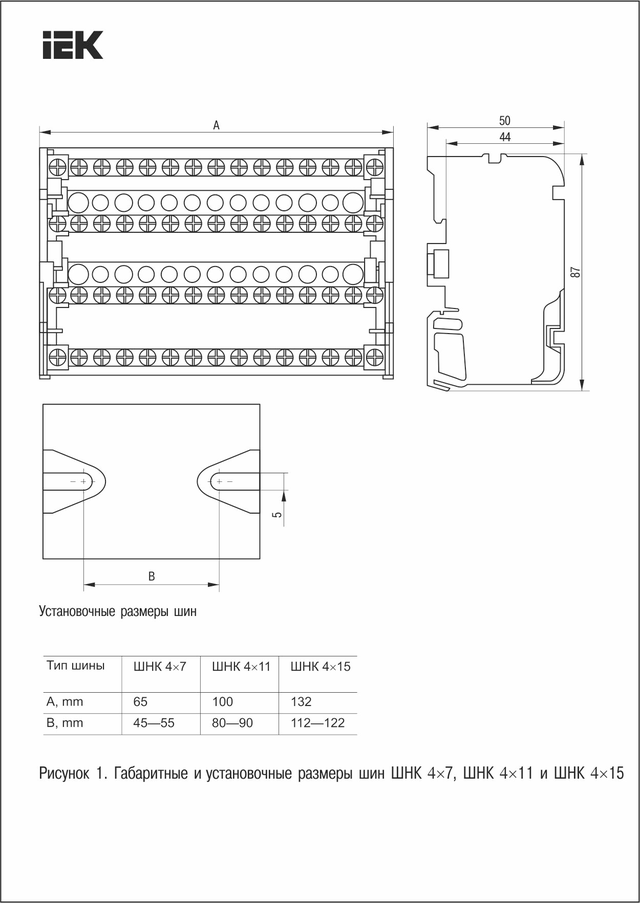

| Габаритные размеры (Ш×В×Г) | 100 × 85 × 50 мм (занимает ~6 модулей на DIN-рейке) |
| Диапазон рабочих температур | −40 °C … +70 °C |
| Соответствие стандартам | ГОСТ IEC 60947-7-1, ТР ТС 004/2011 |
Значение символов в индексе модели IEK ШНК 4х11 125А (YND10-4-11-125):
| Символ / Обозначение | Расшифровка параметра | Техническое значение |
|---|---|---|
| ШНК | Шина На DIN-рейку в Корпусе | Тип конструктивного исполнения кросс-модуля. |
| 4 | Количество шин (полюсов) | 4 изолированные шины для фаз L1, L2, L3 и нуля N/PEN. |
| 11 | Количество отверстий | Каждая шина имеет 11 контактных отверстий разного диаметра. |
| 125 А | Номинальный ток | Максимально допустимый рабочий ток до 125 Ампер. |
| 3L+PEN | Схема коммутации | Предназначен для 3-фазной сети с совмещенным нулевым и защитным проводом. |
Сферы применения кросс-модуля IEK ШНК 4х11 (125 А, 3L+PEN):
| Сфера применения | Тип оборудования / установки | Назначение кросс-модуля |
|---|---|---|
| Главные распределительные щиты | ГРЩ, ВРУ, щиты учета (ЩУ) 0.4 кВ | Распределение трехфазного ввода 125 А на несколько групп автоматов или УЗО. |
| Распределительные щиты (ЩР) | Этажные и квартирные трехфазные щиты | Разводка фаз L1, L2, L3 и рабочего/защитного нуля по потребителям. |
| Промышленная автоматика | Шкафы управления (ШУ), АВР, станковые пульт-шкафы | Создание силовых распределительных шин для питания контакторов и частотных приводов. |
Можно ли использовать ШНК 4х11 в трехфазной сети с разделенными N и PE (TN-S)?
Да. Хотя маркировка указана как 3L+PEN, вы можете использовать 3 шины под фазы (L1, L2, L3), а 4-ю шину под нулевой рабочий проводник (N). Для защитного нуля (PE) в этом случае устанавливается отдельная шина на изоляторах или второй модуль.
Чем кросс-модуль лучше обычных нулевых шин на изоляторах?
Кросс-модуль ШНК 4х11 объединяет сразу 4 шины в одном закрытом диэлектрическом корпусе с откидной крышкой (IP20), экономит место на DIN-рейке и исключает случайный межфазный закорот при обслуживании щита.
Нужны ли наконечники НШВИ при подключении многожильного провода?
Да, при использовании гибкого провода (ПуГВ) опрессовка наконечниками НШВИ обязательна. Винт зажима без наконечника может перерезать или расплющить тонкие медные проволочки, что приведет к нагреву контакта.
Сколько модулей на DIN-рейке занимает этот кросс-модуль?
Кросс-модуль IEK ШНК 4х11 имеет ширину корпуса около 100 мм, что соответствует примерно **6 стандартным модулям** (по 17.5–18 мм) на DIN-рейке.
