Блок распределительный IEK РБД-80, 80 А, 16 мм², 0.66 кВ, на DIN-рейку
Однополюсный распределительный блок (кросс-модуль) серии РБД IEK · Номинальный рабочий ток 80 А · Рабочее напряжение 660 В AC / 1000 В DC · Сечение вводного кабеля до 16 мм² · 6 отходящих зажимов (4×6 мм² + 2×16 мм²) · Крепление на стандартную DIN-рейку 35 мм или монтажную панель винтами · Степень защиты IP20 · Корпус из самозатухающего пластика с откидной прозрачной крышкой · Предназначен для надежного разветвления и перехода с вводного кабеля большего сечения на несколько отходящих линий меньшего сечения в электрощитах
Описание

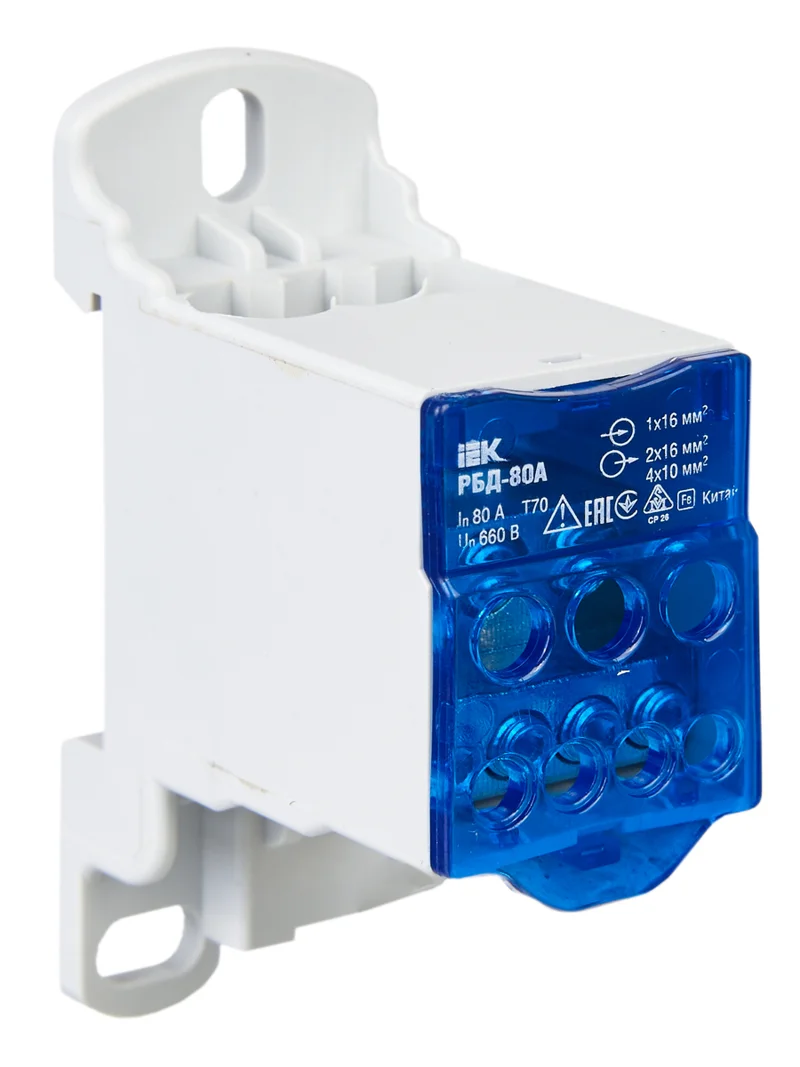

Блок распределительный IEK РБД-80 (артикул YRB10-080) представляет собой компактный однополюсный кросс-модуль, предназначенный для аккуратного, безопасного и надежного разветвления питающих кабелей в распределительных щитах, ВРУ, главныx распределительных щитах (ГРЩ) и шкафах автоматизации.

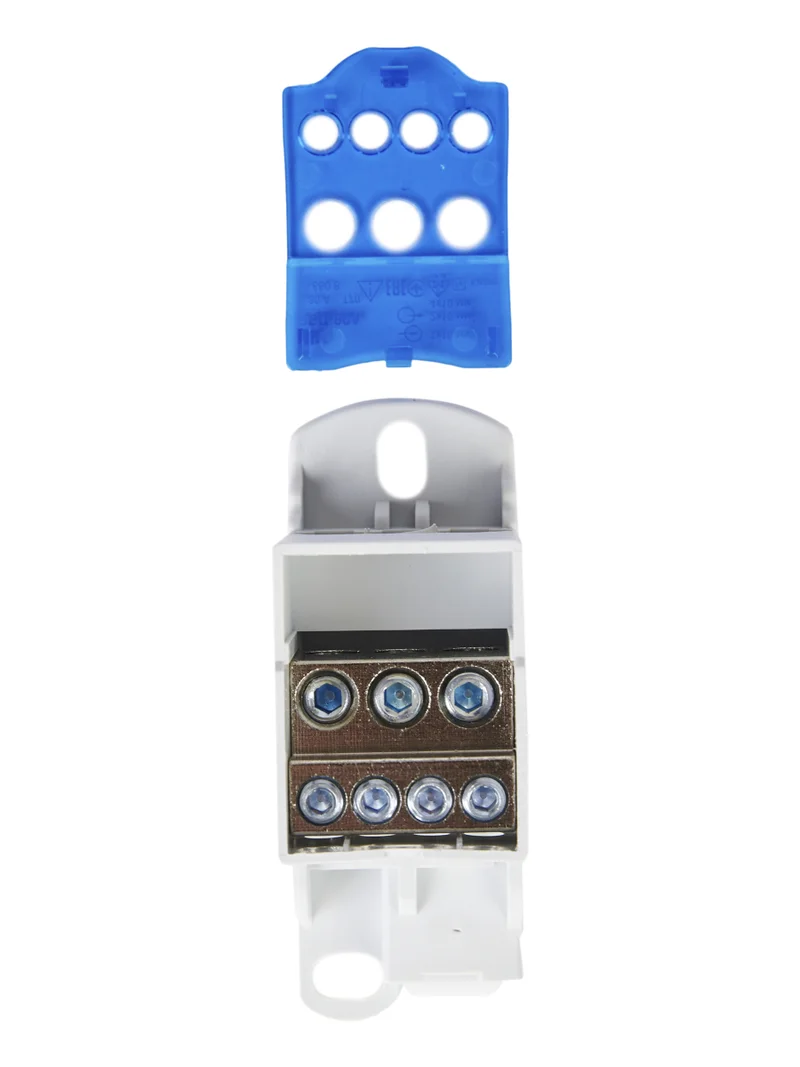

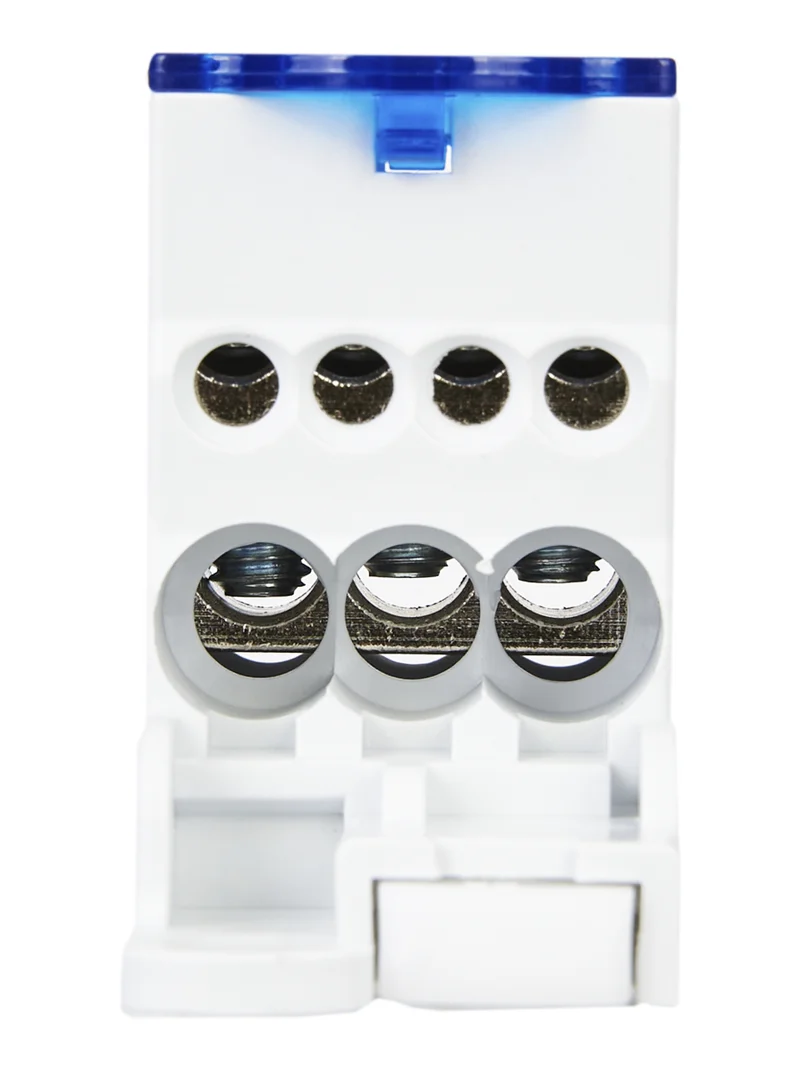

Аппарат позволяет совершить переход с одного основного вводного проводника сечением до 16 мм² на шесть отдельных отходящих линий (четыре линии до 6 мм² и две линии до 16 мм²). Корпус изготовлен из высококачественного луженого латунного блока, помещенного в защитный кожух из самозатухающего термостойкого полиамида PA66. Прозрачная откидная крышка обеспечивает визуальный контроль состояния контактов и предотвращает случайное прикосновение к токоведущим частям под напряжением.

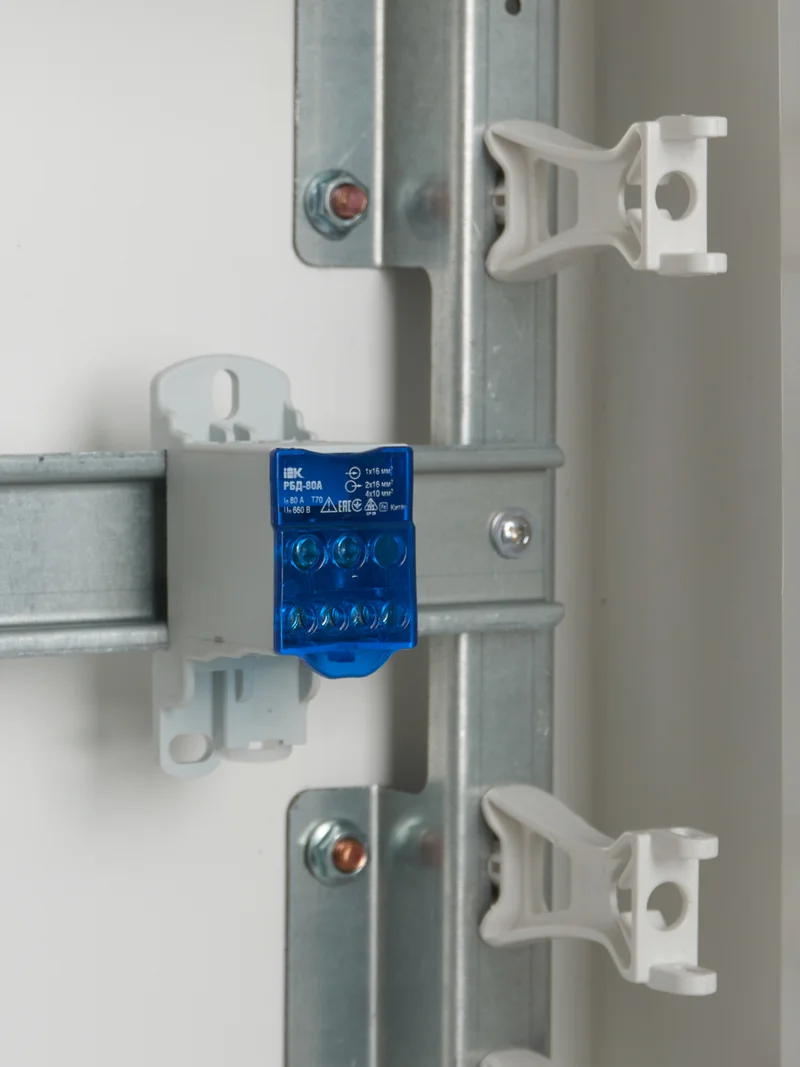

Универсальная конструкция основания РБД-80 позволяет монтировать блок как на стандартную 35-мм DIN-рейку с помощью надежной пластиковой защелки, так и непосредственно на плоскую металлическую монтажную панель с помощью винтов через крепежные отверстия.
| Артикул / Код товара | YRB10-080 (Серия РБД) |
| Торговая марка / Бренд | IEK (ИЭК) |
| Тип изделия | Блок распределительный (кросс-модуль) |
| Количество полюсов | 1P (1 полюс) |
| Номинальный рабочий ток ($I_n$) | 80 А |
| Номинальное рабочее напряжение ($U_e$) | 660 В AC / 1000 В DC (50 Гц) |
| Номинальное напряжение изоляции ($U_i$) | 1000 В |
| Номинальный кратковременно выдерживаемый ток ($I_{cw}$) | 3.0 кА (1 сек) |
| Входные присоединения (Вход) | 1 × 16 мм² (сечение 2.5 … 16 мм²) |
| Выходные присоединения (Выходы) | 4 × 6 мм² (1.5 … 6 мм²) + 2 × 16 мм² (2.5 … 16 мм²) |
| Материал контактного блока | Электротехническая латунь с защитным лужением |
| Материал изоляционного корпуса | Самозатухающий полиамид PA66 (класс UL94 V-0) |
| Степень защиты от пыли и влаги | IP20 (с закрытой крышкой) |
| Способ монтажа | На DIN-рейку 35 мм или винтами на монтажную панель |
| Габаритные и установочные размеры (Ш × В × Г) | 27 × 66 × 47 мм |
| Масса (вес нетто) | 0.07 кг (70 грамм) |
| Диапазон рабочих температур | −40 °C … +70 °C |
| Соответствие стандартам | ГОСТ IEC 60947-7-1, ТР ТС 004/2011 |
Значение символов в маркировке распределительного блока IEK РБД-80:
| Символ / Обозначение | Расшифровка параметра | Техническое значение |
|---|---|---|
| РБД | Распределительный Блок на DIN-рейку | Серия компактных распределительных сборок IEK. |
| 80 | Номинальный ток | Максимально допустимый непрерывный ток составляет 80 Ампер. |
| IP20 | Класс защиты | Защита от контакта с пальцами рук и попадания предметов > 12.5 мм. |
Сферы применения распределительного блока IEK РБД-80 (80 А):
| Сфера применения | Место установки | Назначение прибора |
|---|---|---|
| Сборка вводно-распределительных щитов (ВРУ, ГРЩ) | Вводные и распределительные секции 0.4 кВ | Разводка фазных или нулевых питающих жил от вводного автомата на группу отходящих защитных приборов. |
| Шкафы автоматики и управления (ШУ, ША) | Клеммные отсеки шкафов ПЛК, насосных станций, вентиляции | Распределение питания 220 В / 380 В по блокам питания, контакторам и промежуточным реле. |
| Квартирные и этажные щиты (ЩЭ, ЩР) | Модульные учетно-распределительные щиты | Организация аккуратных главных нулевых или фазных шинных узлов. |
Можно ли подсоединять к РБД-80 алюминиевый провод?
Да, токоведущая жила блока изготовлена из латуни с нанесением защитного слоя олова (лужение). Это предотвращает создание гальванической пары и позволяет подключать как медные, так и алюминиевые проводники.
Можно ли использовать РБД-80 в цепях постоянного тока (DC)?
Да, номинальное напряжение изоляции составляет 1000 В DC, что разрешает использовать данный распределительный блок в цепях постоянного тока (например, в солнечных электростанциях и системах ИБП).
Сколько модулей на DIN-рейке занимает РБД-80?
Ширина корпуса составляет 27 мм, что соответствует 1.5 стандартного модуля (18 мм × 1.5 = 27 мм).
Заменяет ли РБД-80 обычную нулевую шину на изоляторе?
Да, РБД-80 превосходит традиционные шины по безопасности и токовым характеристикам за счет полного закрытого изолированного корпуса IP20 и высокого качества винтовых зажимов.
