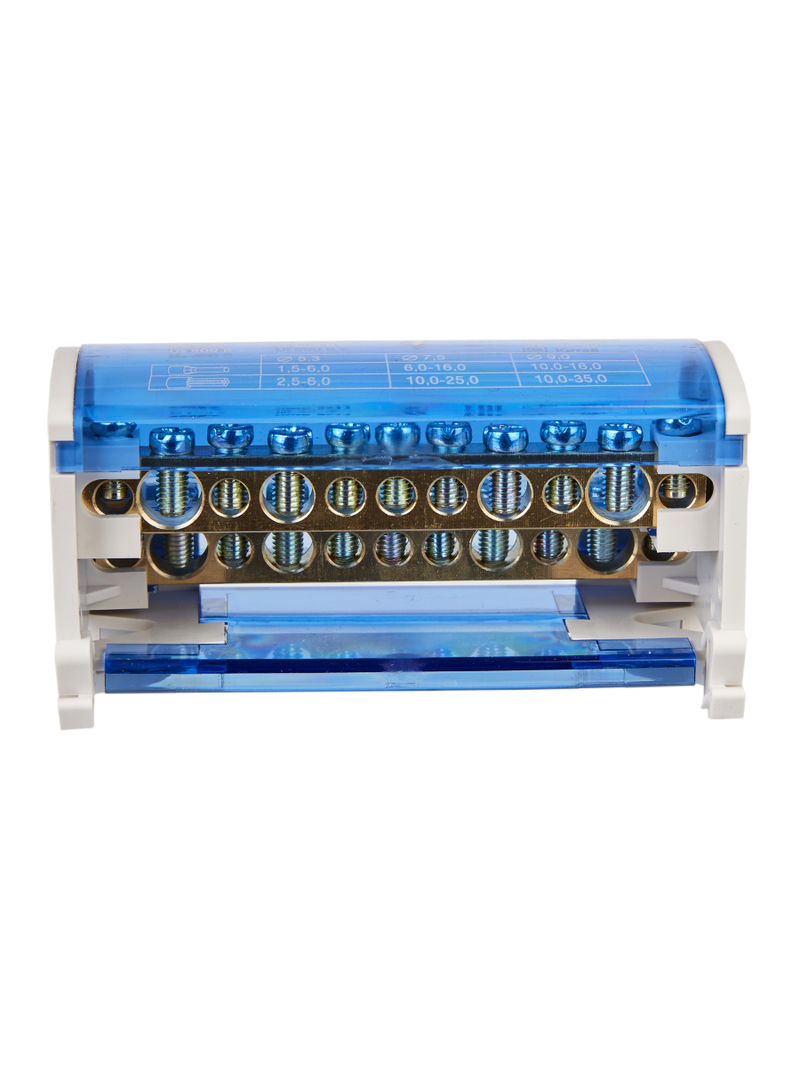

Кросс-модуль IEK ШНК 2х11, 125 А, L+PEN
Бренд: IEK · Серия: ШНК · Артикул: YND10-2-11-125Двухполюсный распределительный кросс-модуль IEK серии ШНК 2х11 (номинальный рабочий ток 125 А) представляет собой специализированное низковольтное устройство, разработанное для качественной, структурированной и безопасной организации кабельных соединений внутри распределительных силовых щитов. Модель ориентирована на разводку фазных проводников (L) и совмещенных нейтральных и заземляющих линий (PEN) в сетях переменного тока. Конструкция состоит из двух изолированных шин, изготовленных из высококачественной электротехнической латуни, зафиксированных в прочном термостойком корпусе. Съемная прозрачная крышка из поликарбоната гарантирует надежную защиту от случайных прикосновений к токоведущим частям, одновременно обеспечивая легкий визуальный контроль состояния винтовых зажимов.
Полные технические характеристики кросс-модуля
| Наименование технического регламента | Значение и стандарт завода IEK |
|---|---|
| Заводской артикул для заказа | YND10-2-11-125 |
| Производитель / Разработчик | IEK (Интерэлектрокомплект) |
| Дизайнерская серия продукции | ШНК (Шина на карбонатном основании) |
| Количество изолированных шин (полюсов) | 2 полюса (двухшинный модульный распределительный блок) |
| Номинальный рабочий ток (In) | 125 А |
| Номинальное рабочее напряжение (Ue) | 400 В AC (переменный ток, частота 50 Гц) |
| Номинальное напряжение изоляции корпуса (Ui) | 500 В |
| Количество кабельных отверстий в одной шине | 11 отверстий (компоновка 2х11 для всего блока) |
| Материал изготовления токопроводящих шин | Высококачественная латунь электротехническая |
| Материал прижимных винтов зажима | Оцинкованная сталь с высокой стойкостью к срыву резьбы |
| Материал несущего корпуса и изоляторов | Самозатухающий пластик, устойчивый к высоким температурам |
| Материал верхней защитной панели-крышки | Прозрачный ударопрочный поликарбонат |
| Способ фиксации в электрощите | На стандартную DIN-рейку 35 мм или винтами на монтажную плату |
| Степень защиты от пыли и влаги (ГОСТ 14254) | IP20 (в закрытом состоянии с установленной крышкой) |
| Габаритные внешние размеры блока (ШхВхГ) | 100х50х45 мм |
| Диапазон допустимых рабочих температур | От −40 до +70 °C |
Конфигурация отверстий и сечения подключаемых жил (на каждую шину)
| Количество отверстий в шине | Диаметр отверстия | Макс. сечение жесткого кабеля | Макс. сечение гибкого провода (с наконечником) |
|---|---|---|---|
| 2 отверстия (Вводная группа) | 9.0 мм | До 35 мм² | До 25 мм² |
| 2 отверстия (Промежуточная группа) | 7.5 мм | До 16 мм² | До 10 мм² |
| 7 отверстий (Распределительная группа) | 5.5 мм | До 10 мм² | До 6 мм² |
Ключевые преимущества распределительного блока IEK ШНК
Частые вопросы о товаре
Кросс-модуль предназначен для удобной, безопасной и компактной коммутации кабельных жил внутри распределительных щитов. Он применяется для разводки фазных линий (L) и совмещенных или раздельных нулевых и защитных проводников (PEN/N/PE), выполняя роль надежного переходного блока от одного вводного кабеля большого сечения к нескольким отходящим линиям меньшего сечения.
Каждая латунная шина кросс-модуля имеет 11 отверстий трех различных диаметров. К двум вводным отверстиям диаметром 9 мм можно подключить жесткий кабель сечением до 35 мм² (или до 25 мм² с наконечником). К двум промежуточным отверстиям 7.5 мм подключаются жилы до 16 мм², а к семи отверстиям 5.5 мм — провода от 1.5 до 10 мм².
Да, двухполюсная структура блока L+PEN идеально подходит для реализации схемы разделения совмещенного проводника PEN на отдельные шины PE (защитное заземление) и N (рабочий ноль) на вводе в здание, либо для параллельного распределения фазы и нейтрали в однофазных сетях бытового назначения.
