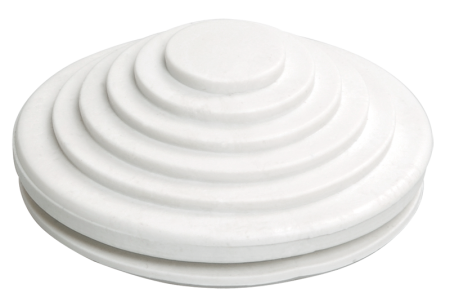

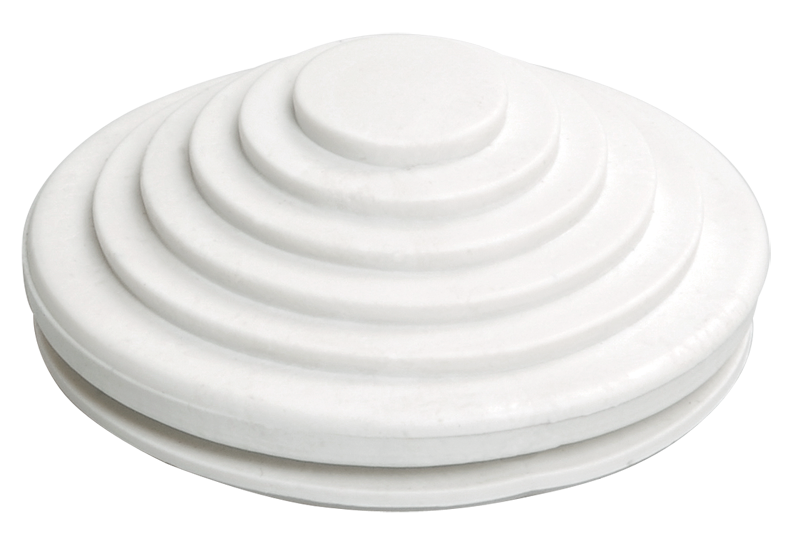

Сальник мембрана IEK, Ø сальника 20 мм, Ø отверстия 22 мм, белый, IP54

<h2>Сальник мембрана 20мм (Dотв.бокса=22мм) белый IP54 IEK</h2>

<h3>Назначение</h3>

<p>Сальник с мембраной IEK d=20 мм предназначен для герметичного ввода кабелей в распределительные коробки, щиты, корпуса оборудования и электроустановочные изделия.<br />
Он обеспечивает защиту от проникновения пыли, влаги и механических воздействий в месте ввода кабеля, сохраняя класс защиты оболочки IP54.</p>

<hr />
<h3>Принцип работы</h3>

<p>Сальник представляет собой пластиковый корпус с эластичной мембраной. Монтаж выполняется в заранее подготовленное отверстие (диаметр 22 мм), после чего через мембрану аккуратно проталкивается кабель диаметром до 20 мм.<br />
Мембрана обжимает кабель, обеспечивая:</p>

<ul>
<li>
<p>герметичность ввода,</p>
</li>
<li>
<p>защиту от натяжения и механических повреждений,</p>
</li>
<li>
<p>сохранение IP-защиты электрощита или бокса.</p>
</li>
</ul>

<hr />
<h3>🏭 Где применяется</h3>

<ul>
<li>
<p>Внутри распределительных коробок и щитов,</p>
</li>
<li>
<p>Корпуса автоматизации и управления,</p>
</li>
<li>
<p>Устройства наружного и внутреннего освещения,</p>
</li>
<li>
<p>Телекоммуникационные шкафы и корпуса с повышенными требованиями к защите от пыли и влаги,</p>
</li>
<li>
<p>Электрораспределительные устройства в промышленности и гражданском строительстве.</p>
</li>
</ul>

<hr />
<h3>✅ Преимущества</h3>

<ul>
<li>
<p>Простота и скорость монтажа — не требует специальных инструментов.</p>
</li>
<li>
<p>Эластичная мембрана обеспечивает герметичность без дополнительных уплотнителей.</p>
</li>
<li>
<p>Подходит для различных диаметров кабеля (в пределах до 20 мм).</p>
</li>
<li>
<p>Белый цвет обеспечивает эстетичный вид, особенно при использовании с белыми щитами и коробками.</p>
</li>
<li>
<p>Материал устойчив к старению, ультрафиолету и перепадам температуры.</p>
</li>
<li>
<p>Сохраняет класс защиты корпуса при правильной установке.</p>
</li>
</ul>

<hr />
<h3>Рекомендации по монтажу</h3>

<ol>
<li>
<p>Подготовка отверстия: отверстие должно быть ровным, диаметром 22 мм, без заусенцев.</p>
</li>
<li>
<p>Установка сальника: вдавить сальник в отверстие до плотной фиксации.</p>
</li>
<li>
<p>Протяжка кабеля: протолкнуть кабель сквозь мембрану, избегая чрезмерного усилия, чтобы не повредить мембрану.</p>
</li>
<li>
<p>Фиксация кабеля: в зависимости от условий эксплуатации рекомендуется предусмотреть кабельный зажим внутри бокса для разгрузки натяжения.</p>
</li>
<li>
<p>Проверка герметичности: после протяжки проверить плотность обжима кабеля и при необходимости использовать дополнительную герметизацию.</p>
</li>
</ol>

<hr />
<h3>⚠️ Рекомендации по эксплуатации</h3>

<ul>
<li>
<p>Избегать чрезмерного изгиба и растягивания кабеля в месте ввода.</p>
</li>
<li>
<p>Проверять целостность мембраны при плановых осмотрах (особенно на улице).</p>
</li>
<li>
<p>При замене кабеля менять сальник или мембрану, чтобы сохранить герметичность.</p>
</li>
<li>
<p>Подбирать сальник строго по диаметру кабеля и отверстию для правильного класса защиты IP.</p>
</li>
</ul>

<hr />
<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Номин диаметр, мм</td>
<td>20</td>
</tr>
<tr>
<td>Материал</td>
<td>Пластик</td>
</tr>
<tr>
<td>Цвет</td>
<td>Белый</td>
</tr>
<tr>
<td>Степень защиты - IP</td>
<td>IP54</td>
</tr>
<tr>
<td>Тип уплотнения</td>
<td>Мембрана</td>
</tr>
<tr>
<td>Подходит для кабеля диаметром, мм</td>
<td>4,0...15,5</td>
</tr>
<tr>
<td>Вид или марка материала</td>
<td>Полипропилен</td>
</tr>
<tr>
<td>Рабочая температура, °C</td>
<td>-40...80</td>
</tr>
<tr>
<td>Диапазон герметизации, мм</td>
<td>0...20</td>
</tr>
<tr>
<td>Номин размер PG</td>
<td>-</td>
</tr>
<tr>
<td>Для стенки толщиной, мм</td>
<td>-</td>
</tr>
<tr>
<td>Диаметр отверстия бокса, мм</td>
<td>22</td>
</tr>
</tbody>
</table>

<h2>Габаритный чертеж </h2>

<p><img alt="" src="https://images.satu.kz/211084350_w640_h2048_izobrazhenie_2023_09_26_165227945.png?fresh=1&;PIMAGE_ID=211084350" style="width: 640px; height: 907px;" /></p>
