Характеристики
Номинальный ток (А)
—
700
Материал
—
Медь
Страна производителя
—
Россия
Ширина (мм)
—
50
Толщина (мм)
—
4
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
ℹ️ Условия оплаты: Для товаров со статусом «Под заказ» может потребоваться частичная или полная предоплата. Подробности уточнит менеджер при подтверждении.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Кабеленесущие и шинные системы · Шины медные электротехнические · Шины М1Т

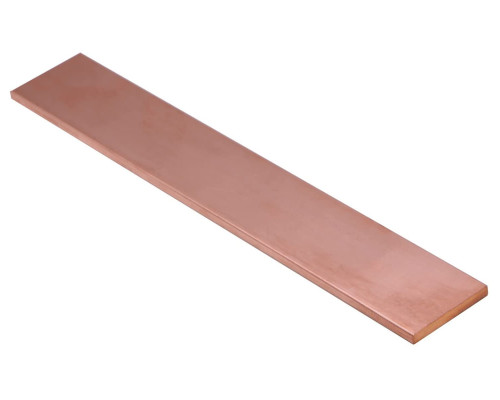

Шина медная М1Т 4х50 мм, 700 А, ГОСТ 434-78, КабельЭксперт
Поставщик: КабельЭксперт · Марка меди: М1Т (Твердая) · Стандарт: ГОСТ 434-78 / ГОСТ 15176-89 · Толщина: 4.0 мм · Ширина: 50.0 мм · Сечение: 200.0 мм² · Допустимый ток: до 700 АШина медная электротехническая прямоугольная марки М1Т типоразмера 4х50 мм (производство по ГОСТ 434-78, сечение 200.0 мм², марка меди М1 с содержанием чистого металла не менее 99.9%, твердое исполнение «Т», номинальный допустимый длительный ток до 700 А при открытой прокладке на воздухе, расчетная масса 1 погонного метра ~1.78 кг) является базовым токоведущим элементом при сборке ответственного силового оборудования. Шина широко применяется для монтажа главных распределительных шинопроводов, сборных шин низковольтных комплектных устройств (НКУ, ВРУ, ГРЩ, ЩО-70, ШАВР), конденсаторных установок UKRM, а также ошиновки силовых трансформаторов и заземляющих магистралей. Твердая структура сплава М1Т обеспечивает высокую устойчивость к динамическим и термическим нагрузкам тока короткого замыкания, гарантируя отсутствие прогибов и сохранение геометрической формы при интенсивной эксплуатации.
4.0 х 50.0 мм
Размеры (ТхШ)
200.0 мм²
Площадь сечения
700 А
Допустимый ток
М1Т (Твердая)
Марка меди
~1.78 кг/м
Теоретический вес
ГОСТ 434-78
Стандарт качества
📦 Форма поставки и реализация товара: Шина медная М1Т 4х50 мм поставляется полосами (хлыстами) стандартной мерной длины (2.0, 3.0 и 4.0 метра), а также нарезкой нужной длины в метрах. Отпуск металлопроката осуществляется как в метрах пог., так и по весу в килограммах.
Полные технические характеристики шины медной М1Т 4х50 мм
| Наименование технического параметра | Значение стандарта и нормативного регламента ГОСТ |
|---|---|
| Тип металлопроката / Профиля | Шина медная электротехническая прямоугольная (ШМТ) |
| Торговая марка / Поставщик | КабельЭксперт |
| Марка исходного сплава меди | М1Т (чистота Cu ≥ 99.9%, твердое состояние металла) |
| Соответствие государственным стандартам | ГОСТ 434-78 / ГОСТ 15176-89 |
| Толщина поперечного профиля (a) | 4.0 мм |
| Ширина поперечного профиля (b) | 50.0 мм |
| Расчетная площадь поперечного сечения | 200.0 мм² |
| Допустимый длительный ток (одиночная шина на воздухе) | До 700 А |
| Удельное электрическое сопротивление при +20 °C | Не более 0.01724 Ом·мм²/м |
| Плотность материала (электротехническая медь) | 8.9 г/см³ (~8890 кг/м³) |
| Теоретическая масса 1 погонного метра | ~1.780 кг/м |
| Временное сопротивление разрыву (предел прочности) | Не менее 290 МПа (для твердого состояния Т) |
| Предельная допустимая температура нагрева под нагрузкой | До +105 °C |
| Диапазон рабочих температур эксплуатации | От минус 50 до плюс 105 градусов Цельсия |
| Сертификация качества | Сертификат соответствия ГОСТ Р, ТР ТС, EAC |
Конструктивные особенности и преимущества медных шин М1Т
Высокая проводимость (99.9% Cu) — минимальные потери мощности и низкое переходное сопротивление контактных соединений.
Твердое исполнение (М1Т) — держит форму при электродинамических усилиях КЗ, предотвращая прогибы и смещение в изоляторах.
Коррозионная стойкость — медная поверхность не подвержена разрушению во влажных и агрессивных производственных средах.
Точность геометрии ГОСТ 434-78 — идеальная плоскостность граней упрощает пробивку отверстий и болтовую сборку.
Компактность силовой сборки — меньшее поперечное сечение по сравнению с алюминием при равной токовой нагрузке.
Удобство обработки — легко поддается сверлению, гибка на шиногибах осуществляется без трещин на внешнем радиусе.
💡 Инженерные рекомендации по расчету, монтажу и ошиновке:
Шина медная М1Т 4х50 мм рассчитана на длительный ток до 700 А для одиночной полосы при открытой прокладке на воздухе. При монтаже шин внутри закрытых шкафов ВРУ, ГРЩ или КТП с затрудненной естественной конвекцией необходимо вводить понижающий коэффициент 0.8–0.85 (допустимый ток составит **560–600 А**).
Стыковые и ответвительные болтовые соединения выполняются метизами М8 или М10 с затяжкой динамометрическим ключом. Перед сбором контактов зачищайте плоскости шин до металлического блеска и наносите электропроводящую смазку (КВТ/ППС) для предотвращения окисления. Гибку твердой шины М1Т проводите на гидравлических или ручных шиногибах с радиусом изгиба не менее толщины шины (R ≥ **4.0 мм**).
⚠️ Меры безопасности и жесткие технологические ограничения:
Все монтажные и ошиновочные работы проводятся строго при полностью обесточенной шинной сборке.
Строжайший технологический запрет: Категорически запрещается создавать прямые неизолированные медно-алюминиевые контакты во избежание возникновения гальванической пары и интенсивной электрохимической коррозии! При сопряжении медной шины М1Т с алюминиевыми шинами или кабельными наконечниками обязательно используйте медно-алюминиевые пластины ПМА, шайбы ШМА или пластины со специальным напылением.
Не допускайте длительного нагрева шинного моста свыше **+105 °C** и регулярно проводите тепловизионный контроль болтовых сжимов.
