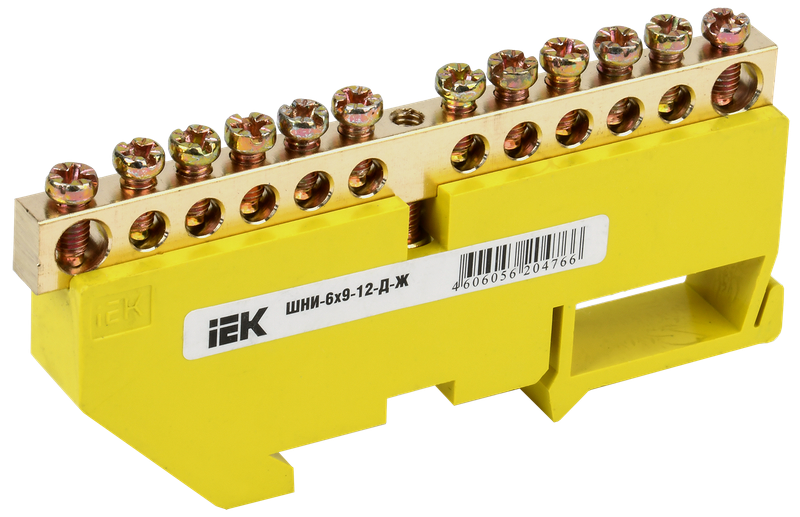

Шина заземления IEK ШНИ-6х9-12-Д-Ж, 6х9 мм, 12 групп, желтая, на DIN-рейку — YND10-06-09-12-D-Z
Нулевая изолированная шина защитного заземления (PE) на изоляторе под DIN-рейку 35 мм · Профиль латунного бруска: 6×9 мм · 12 присоединительных отверстий (групп) · Номинальный ток 100 А · Изолятор стойки из негорючего желтого пластика · Применение в распределительных щитах ВРУ, ГРЩ, ЩР, ЩУ
Описание
Шина заземления на DIN-изоляторе IEK серии ШНИ-6х9-12-Д-Ж (артикул YND10-06-09-12-D-Z) предназначена для электрического и механического соединения защитных заземляющих проводников (PE) в распределительных щитах, вводно-распределительных устройствах (ВРУ, ГРЩ), главных заземляющих шинах (ГЗШ) и шкафах автоматики.
Токоведущая часть шины изготовлена из высококачественной электротехнической латуни марки ЛС59-1 с отличной проводимостью и антикоррозийными свойствами. Конструкция смонтирована на пластиковом изоляторе стойке желтого цвета, имеющем защелку для быстрой и надежной фиксации на стандартную DIN-рейку 35 мм. Использование желтого цвета изолятора строго соответствует требованиям ПУЭ и ГОСТ по цветовой идентификации защитного заземляющего проводника PE. Винтовые зажимы с крестообразным шлицем позволяют комфортно подключать как жесткие одножильные медные и алюминиевые провода, так и многожильные проводники с наконечниками НШВИ.
| Артикул производителя | YND10-06-09-12-D-Z |
| Модель / Типоисполнение | ШНИ-6х9-12-Д-Ж |
| Торговая марка / Бренд | IEK (ИЭК) |
| Тип изделия | Шина нулевая / заземляющая в DIN-изоляторе |
| Функциональное назначение | Защитное заземление (PE-проводники) |
| Сечение токоведущего бруска | 6 × 9 мм |
| Количество присоединительных мест (групп) | 12 отверстий |
| Номинальный ток (In) | 100 А |
| Номинальное рабочее напряжение (Un) | 400 В переменного тока (50 Гц) |
| Сечение подключаемых одножильных проводов | 1.5 … 10.0 мм² |
| Сечение подключаемых многожильных проводов | 1.5 … 6.0 мм² (с наконечниками НШВИ) |
| Диаметр присоединительных отверстий | ~5.2 мм |
| Материал токоведущей шины | Электротехническая латунь марки ЛС59-1 |
| Материал зажимных винтов | Оцинкованная сталь (шлиц PZ2 / прямой) |
| Материал изолятора | Самозатухающий термостойкий пластик |
| Способ монтажа | На DIN-рейку 35 мм (тип "Стойка") |
| Цвет изолятора | Желтый (стандарт заземления PE) |
| Диапазон рабочих температур | −40 °C … +50 °C |
| Соответствие стандартам | ГОСТ 30011.7.1, ТР ТС 004/2011 |
Рекомендации по монтажу проводников к шине заземления IEK ШНИ-6х9-12-Д-Ж:
| Тип и конструкция провода | Допустимое сечение жилы | Требование к подготовке конца жилы |
|---|---|---|
| Одножильный жесткий медный (ВВГ, NYM) | 1.5 … 10.0 мм² | Зачистка изоляции на 7–8 мм, прямая фиксация винтом. |
| Многожильный гибкий медный (ПуГВ, ПВС) | 1.5 … 6.0 мм² | Обязательная опрессовка наконечником НШВИ. |
| Одножильный алюминиевый провод (АПВ) | 2.5 … 10.0 мм² | Зачистка от оксидной пленки, нанесение кварцево-вазелиновой пасты. |
В чем разница между желтой (PE) и синей (N) шиной на DIN-рейку?
Шины имеют аналогичный латунный брусок, однако различие заключается в цвете изолятора. Желтый изолятор применяется исключительно для сборки защитного заземления PE (по нормам ПУЭ), а синий изолятор — для нулевых рабочих проводников N.
Какую максимальную нагрузку по току выдерживает шина 6х9 мм?
Латунный брусок сечением 6×9 мм рассчитан на номинальный непрерывный ток до **100 Ампер**.
Можно ли установить шину ШНИ непосредственно на монтажную панель?
Данная модель оснащена изолятором типа «Д» (под DIN-рейку 35 мм). Для непосредственного крепежа на монтажную панель винтами используются шины с изоляторами типа «Угол» или «Стойка на панель» (буква «КС» или «У» в маркировке).
Каким инструментом затягивать винты шины?
Винты оснащены комбинированным крестообразным шлицем и легко затягиваются отверткой с профилем PZ2 или обычной шлицевой отверткой.
