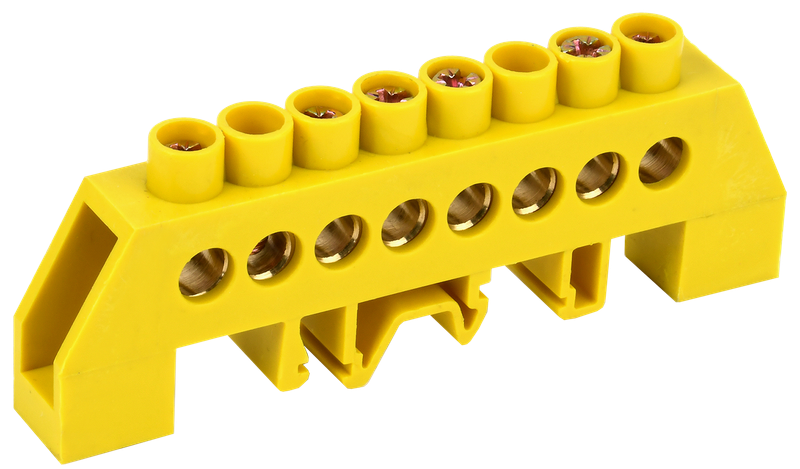

Шина заземления IEK ШНИ-8х12-8-КС-Ж, 8 подключений, 125 А, на DIN-изоляторе стойка, желтая
Нулевая/защитная шина заземления серии ШНИ бренда IEK · Сечение бруска 8×12 мм · Количество присоединительных отверстий: 8 · Номинальный рабочий ток 125 А · Рабочее напряжение до 400 В · Изготовлена из высококачественной электротехнической латуни · Установлена на угловом комбинированном изоляторе типа «стойка» (КС) желтого цвета · Изолятор выполнен из негорючего самозатухающего пластика · Универсальный монтаж на стандартную DIN-рейку 35 мм или непосредственно на монтажную панель через винтовые отверстия · Предназначена для надежного присоединения защитных заземляющих проводников (PE) в электрощитах, шкафах ВРУ, ГРЩ и щитах автоматики
Описание
Шина заземления IEK ШНИ-8х12-8-КС-Ж (артикул YND10-8-125-K05, сечение бруска 8×12 мм, 8 присоединительных отверстий, ток 125 А, на изолированной стойке желтого цвета) — это профессиональный электромонтажный элемент, предназначенный для аккуратного, безопасного и надежного распределения защитных заземляющих проводников (PE-линий) внутри распределительных и силовых электрощитов.
Токоведущая часть шины изготовлена из высококачественной электротехнической латуни, обладающей отличной электропроводимостью и устойчивостью к механическим нагрузкам при затяжке винтов. Увеличенное сечение профиля (8×12 мм) обеспечивает высокую пропускную способность по току до 125 Ампер, что позволяет применять данную шину в вводно-распределительных устройствах (ВРУ), главныx распределительных щитах (ГРЩ) и силовых сборках.
Особенностью модели является изолятор типа «стойка» (КС) желтого цвета, изготовленный из прочного самозатухающего пластика. Желтый цвет изолятора служит стандартной цветовой маркой для визуальной идентификации цепей заземления (PE). Конструкция изолятора позволяет закрепить шину как на стандартную металлическую DIN-рейку 35 мм, так и напрямую к монтажной панели или корпусу щита с помощью винтов.
| Модель / Заводской артикул | ШНИ-8х12-8-КС-Ж (Код заказа YND10-8-125-K05) |
| Торговая марка / Бренд | IEK (ИЭК) |
| Назначение шины | Присоединение защитных заземляющих проводников (PE) |
| Сечение латунного бруска (Ш×В) | 8 × 12 мм |
| Количество присоединительных отверстий | 8 отверстий |
| Номинальный рабочий ток (In) | 125 А |
| Номинальное напряжение (Ue) | до 400 В AC |
| Сечение подключаемых проводников | от 1.5 до 10.0 мм² (без наконечников) / до 16 мм² (с НШВИ) |
| Материал шины | Высококачественная электротехническая латунь |
| Материал прижимных винтов | Оцинкованная сталь |
| Тип изолятора | Комбинированная стойка (КС) |
| Материал изолятора | Самозатухающий пластик (полиамид) |
| Цвет изолятора | Желтый (маркировка PE / заземления) |
| Способ монтажа | На DIN-рейку 35 мм или винтами на монтажную панель |
| Диапазон рабочих температур | −40 °C … +50 °C |
| Соответствие стандартам | ГОСТ 30011.7.1-2012, ТР ТС 004/2011 |
Значение символов в обозначении шины заземления IEK ШНИ-8х12-8-КС-Ж (YND10-8-125-K05):
| Символ / Индекс | Расшифровка параметра | Техническое значение |
|---|---|---|
| ШНИ | Шина Нулевая Изолированная | Серия распределительных шин в корпусных изоляторах. |
| 8х12 | Сечение профиля (мм) | Геометрические размеры латунного бруска 8 × 12 мм. |
| 8 | Число подключений | Наличие 8 клеммных отверстий под винтовой зажим. |
| КС | Тип изолятора | Комбинированная Стойка с двойным креплением (DIN-рейка / винт). |
| Ж | Цвет изолятора | Желтый цвет для идентификации шины заземления (PE). |
Сферы применения шины заземления IEK ШНИ-8х12-8-КС-Ж (125 А, 8 отверстий):
| Сфера применения | Тип оборудования / установки | Назначение шины |
|---|---|---|
| Сборка силовых электрощитов | ВРУ, ГРЩ, распределительные щиты, щиты АВР | Сбор и коммутация защитных заземляющих проводников (PE) от отходящих линий. |
| Квартирные и этажные щитки | Щиты учета (ЩУ), распределительные щиты (ЩР) | Организация главной заземляющей шины (ГЗШ) или узла заземления бытовых потребителей. |
| Промышленная автоматика | Шкафы управления станками, насосами, КИПиА | Заземление металлических корпусов, экранов кабелей и исполнительных устройств. |
В чем преимущество шины сечением 8×12 мм перед шинами 6×9 мм?
Шина увеличенного сечения **8×12 мм** выдерживает длительный ток до **125 А** (против 63–80 А у шин 6×9 мм), имеет более прочные винты и отверстия большего диаметра, позволяющие зажимать провода сечением до 10–16 мм².
Почему изолятор этой шины именно желтого цвета?
Желтый цвет изолятора согласно правилам устройства электроустановок (ПУЭ) и международным стандартам служит для однозначной идентификации цепей **защитного заземления (PE)**.
Как закрепить шину заземления ШНИ на стойке?
Шина имеет универсальный комбинированный изолятор «стойка» (КС): ее можно просто защелкнуть на стандартную 35-миллиметровую DIN-рейку либо прикрутить саморезами/винтами к монтажной панели щита через специальные отверстия в основании изолятора.
Можно ли подключить к этой шине алюминиевый провод?
Для подключения алюминиевых проводов напрямую к латуни необходимо использовать специальную токопроводящую пасту (смазку) для предотвращения окисления, либо опрессовывать провода алюмомедными наконечниками.
