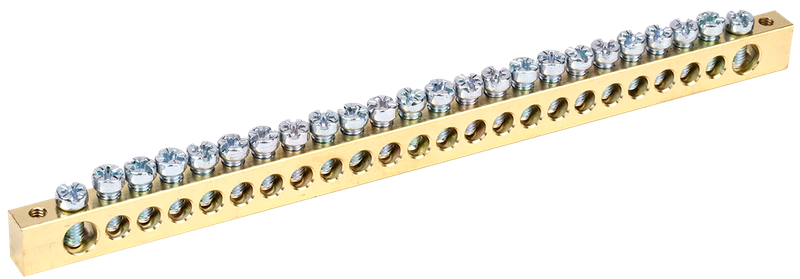

Шина нулевая PEN IEK, земля-ноль, 8х12 мм, 24/2, с креплением по краям

💡 Инженерные рекомендации по монтажу, ошиновке и организации точки деления: Установка комбинированной шины PEN IEK габаритами 196х19х35 мм выполняется навесным накладным способом на металлическую монтажную панель распределительного шкафа. Закрепление изоляторов производится с помощью двух саморезов или винтов М4 через монтажные ушки, расположенные по краям пластикового основания. При использовании изделия в качестве магистральной шины PEN для разделения на рабочую нейтраль N и защитное заземление PE на вводе в щит, жестко придерживайтесь требований ПУЭ глава 1.7. Вводной совмещенный PEN-проводник кабеля питания (сечением не менее 10 мм² по меди или 16 мм² по алюминию) заводится в первое отверстие латунного бруска 8х12 мм и намертво затягивается. Далее выполняется распределение: отходящие жилы защитного заземления PE распределяются по одной части шины, а рабочие нули N — по другой, либо с шины PEN делается жесткая перемычка аналогичного сечения на изолированную нулевую шину N. Подключение жил выполняйте проводом сечением от 2.5 до 16 мм². Зачищайте монтажный конец строго на 9–10 мм. При укладке многопроволочных гибких жил (например, провода ПуГВ) обязательно производите их предварительное обжатие втулочными наконечниками (типа НШВИ) сечением 2.5х16 мм², чтобы исключить подрезание медных проволок стальным винтом. Затяжку винтов выполняйте с усилием около 1.5–2.0 Н·м, сначала плотно поджимая верхний ряд, затем проверяя нижнюю фиксацию.
