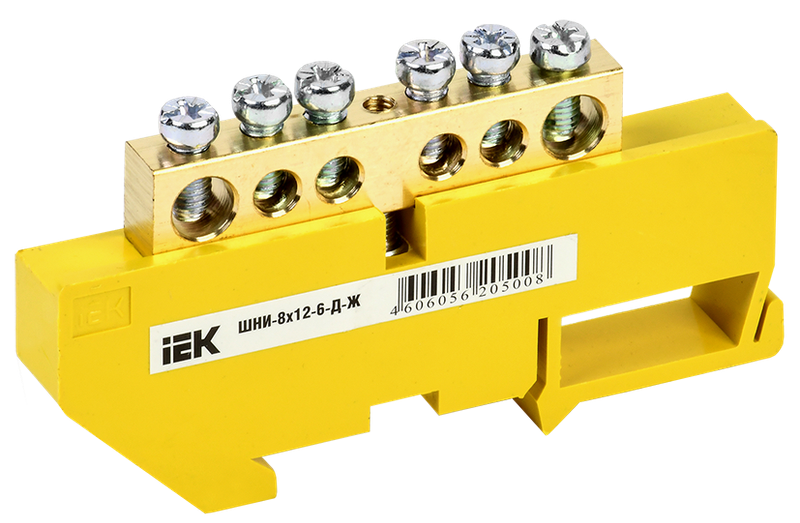

Шина заземления (PE) IEK ШНИ-8х12-6-Д-Ж, 6 подключений, 25/10 мм², 125 А, на DIN-изоляторе, желтая
Высококачественная латунная шина заземления серии ШНИ увеличенного сечения 8×12 мм от известного бренда IEK · Предназначена для надежного электрического и механического присоединения защитных проводников PE в распределительных щитах, шкафах автоматики и ВРУ · Оснащена 6 присоединительными отверстиями под винтовой зажим, позволяющими надежно подключать моножильные и многопроволочные медные проводники сечением от 1.5 до 25 мм² (ввод) и до 10 мм² (отходящие линии) · Рассчитана на номинальный длительный ток до 125 А при переменном напряжении до 400 В · Комплектуется прочным центральным изолятором типа «Стойка» (буква Д в маркировке) желтого цвета для прямого быстрого монтажа на стандартную 35-мм DIN-рейку · Изготовлена из качественной электротехнической латуни марки Л63 с оцинкованными стальными зажимными винтами
Описание
Шина нулевая изолированная заземления IEK ШНИ-8х12-6-Д-Ж (артикул YND10-812-D06-K03, 6 присоединительных отверстий, сечение бруска 8×12 мм, номинальный ток 125 А, желтый изолятор типа «Стойка» на DIN-рейку) — это незаменимый элемент безопасного и аккуратного электромонтажа внутри щитового оборудования.
Шина предназначена для коммутации защитных заземляющих проводников PE (Protective Earth) и уравнивания потенциалов в электрических сетях напряжением 230/400 В. Увеличенное сечение латунного бруска (8×12 мм) обеспечивает минимальное переходное сопротивление и повышенную термическую стойкость к токам короткого замыкания по сравнению со стандартными шинами сечением 6×9 мм.
Шина поставляется в сборе со специальным пластиковым изолятором желтого цвета (тип «Стойка» / Д). Желтая цветовая маркировка строго соответствует требованиям ПУЭ и ГОСТ Р 50462 к цветовой идентификации защитных проводников PE. Защелка на основании изолятора позволяет за доли секунды зафиксировать шину на стандартную DIN-рейку 35 мм в удобном месте распределительного щита.
| Наименование / Тип изделия | Шина нулевая изолированная на DIN-изоляторе (PE) |
| Торговая марка / Бренд | IEK (ИЭК) |
| Модель / Артикул | ШНИ-8х12-6-Д-Ж (заводской код YND10-812-D06-K03) |
| Назначение проводников | Защитное заземление (PE) |
| Номинальный ток ($I_n$) | 125 А |
| Номинальное рабочее напряжение ($U_e$) | до 400 В переменного тока (AC) |
| Габаритное сечение латунного бруска | 8 × 12 мм |
| Количество клеммных отверстий / винтов | 6 подключений |
| Максимальное сечение вводных проводников | до 25 мм² (для жестких жил без наконечника) |
| Сечение отходящих гибких проводников с НШВИ | от 1.5 до 10 мм² |
| Конструктивное исполнение изолятора | Тип «Стойка» (буква «Д» в маркировке) |
| Цвет пластикового изолятора | Желтый (стандарт идентификации заземления PE) |
| Способ монтажа | На стандартную 35-мм DIN-рейку (M35) |
| Материал шины | Высококачественная электротехническая латунь марки Л63 |
| Материал прижимных винтов | Оцинкованная сталь (шлиц комбинированный PZ2 / SL) |
| Материал изолятора | Самозатухающий прочный пластик (полиамид/ПВХ) |
| Степень защиты | IP00 (IP20 при установке в закрытом щите) |
| Температурный диапазон эксплуатации | −40 °C … +50 °C |
| Соответствие стандартам | ГОСТ 30011.7.1, ГОСТ Р 50030.7.1, ТР ТС 004/2011 |
Отличия конструкций нулевых шин и изоляторов в ассортименте IEK:
| Параметр / Модель | Шина ШНИ 8×12 мм (Тип «Д» — Стойка) | Стандартная шина 6×9 мм (Тип «У» — Угловая) |
|---|---|---|
| Пропускная способность по току | До 125 А (высокая термическая стойкость) | До 100 А (стандартные нагрузки) |
| Тип изолятора на DIN-рейку | «Стойка» (Д) — по центру шины под DIN-рейку | «Угловой» (У) — крепление по краям шины |
| Компактность монтажа | Занимает меньше места по ширине DIN-рейки | Требует больше запаса по краям под лапки изоляторов |
| Максимальный размер провода | Ввод до 25 мм² / отходящие до 10 мм² | Ввод до 16 мм² / отходящие до 6 мм² |
Сферы применения нулевой шины заземления IEK ШНИ-8х12-6-Д-Ж:
| Сфера применения | Тип щитового оборудования | Назначение шины |
|---|---|---|
| Квартирные и коттеджные щиты | Распределительные щиты ЩРв, ЩРн, пластиковые боксы | Сбор и коммутация PE-проводников от розеточных групп, освещения и техники. |
| Вводно-распределительные устройства | Шкафы ВРУ, ГРЩ, главные заземляющие шины (ГЗШ) | Присоединение проводников основной системы уравнивания потенциалов. |
| Шкафы автоматики и управления | Шкафы ШУ, АВР, станций управления насосами и вентиляцией | Заземление металлических корпусов приборов, экранов кабелей и внутренних панелей. |
Почему именно желтый цвет у изолятора этой шины?
Желтый (а также желто-зеленый) цвет по ПУЭ и ГОСТ Р 50462 однозначно идентифицирует **защитный проводник заземления (PE)**. Для рабочей нейтрали (N) используется синий изолятор.
Какое максимальное сечение провода можно подсоединить к этой шине?
К шине сечением 8×12 мм с 6 отверстиями можно подключать моножильные проводники сечением **до 25 мм²** (вводная жила), а также гибкие многожильные провода с наконечниками НШВИ сечением **от 1.5 до 10 мм²**.
Что означает буква «Д» в маркировке ШНИ-8х12-6-Д-Ж?
Буква **«Д»** означает тип изолятора — **«Стойка»**, расположенная по центру шины под защелку на 35-мм DIN-рейку. Буква **«Ж»** обозначает желтый цвет изолятора.
Можно ли использовать эту шину для рабочей нейтрали (N)?
Конструктивно шина выдержит рабочую нейтраль, но по правилам цветовой маркировки ПУЭ для нейтрали N следует использовать шину с **синим изолятором** (например, ШНИ-8х12-6-Д-С), чтобы не путать монтажников.
