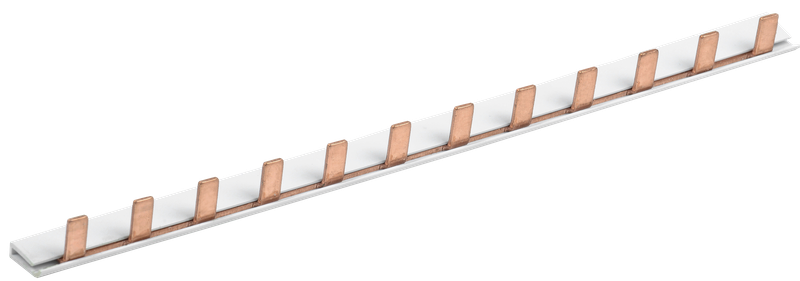

Шина соединительная IEK PIN (штырь), 1-полюсная, 63 А, 1 м
Однополюсная фазная соединительная шина (гребенка) типа PIN (штырь) производства IEK · Номинальный ток 63 А · Длина 1 метр (расчитана на 54 модуля по 18 мм) · Проводник изготовлен из высококачественной электротехнической меди · Защитный профиль из ударопрочного самозатухающего пластика · Стандартный шаг между штыревыми контактами 18 мм · Предназначена для безопасного, компактного и эстетичного параллельного объединения (шлейфования) однополюсных автоматических выключателей, УЗО и дифавтоматов в распределительных щитах
Описание
Шина соединительная IEK типа PIN (штыревая гребенка), 1-полюсная, 63 А, 1 метр (артикул YSH10-063-100) — это профессиональный элемент внутрищитовой коммутации, предназначенный для параллельного подключения группы однополюсных модульных аппаратов (автоматических выключателей, УЗО, дифавтоматов, выключателей нагрузки).
Применение жесткой медной гребенки полностью заменяет трудоемкое изготовление гибких проволочных перемычек (ПВ-3/ПУГВ) с обжимом наконечников НШВИ. Это исключает ненадежные двойные зажимы в клеммах автоматов, сокращает время сборки электрощита в разы и обеспечивает безупречный аккуратный вид монтажа.
Токоведущая шина выполнена из монолитной электротехнической меди высокой степени очистки, рассчитанной на токовые нагрузки до 63 А. Защитный профилированный корпус изготовлен из жесткого самозатухающего пластиката, предохраняющего мастера от случайного прикосновения к токоведущим частям. При необходимости мерную шину длиной 1 метр можно легко подрезать ножовкой по металлу на любое нужное количество отпаек (от 2 до 54 штырей).
| Модель / Артикул | YSH10-063-100 (Шина тип PIN 1P 63A 1m) |
| Торговая марка / Бренд | IEK (ИЭК) |
| Тип изделия | Шина соединительная фазная (гребенка) |
| Тип контактных выводов | PIN (штыревой отвод) |
| Количество полюсов / фаз | 1P (1 фаза / однополюсная) |
| Номинальный ток ($I_n$) | 63 А |
| Номинальное рабочее напряжение ($U_e$) | 230 / 400 В AC (50 Гц) |
| Номинальное напряжение изоляции ($U_i$) | 500 В |
| Габаритная длина шины | 1000 мм (1 метр) |
| Емкость в модулях (шаг 18 мм) | 54 штыревых контакта (модуля) |
| Межцентровое расстояние контактов | 18 мм (стандартный шаг модульки) |
| Материал токоведущего проводника | Электротехническая медь M1 |
| Материал изолирующего корпуса | Самозатухающий пластик (ПВХ НГ) |
| Поперечное сечение пластины | около 10 мм² |
| Диапазон рабочих температур | −40 °C … +50 °C |
| Масса (вес нетто) | около 0.22 кг |
| Соответствие стандартам | ГОСТ IEC 60947-7-1, ТР ТС 004/2011 |
Значение символов в обозначении соединительной шины IEK PIN 1P 63А 1м:
| Обозначение | Расшифровка параметра | Техническое значение |
|---|---|---|
| PIN (Штырь) | Форма контактного вывода | Прямой плоский штыревой вывод под стандартный винтовой зажим зажима автомата. |
| 1P / 1R | Число полюсов / рядов | Однофазная шина для последовательного коммутирования однополюсных приборов. |
| 63 А | Предельная токовая нагрузка | Пропускная способность шины по току без перегрева контактной пластины. |
| 1 м | Длина мерного хлыста | Длина 1000 мм позволяет запитать до 54 модулей в одном ряду распределительного щита. |
Сферы применения фазной соединительной шины IEK PIN 1P 63А (1 метр):
| Сфера применения | Тип электрощита | Назначение гребенки |
|---|---|---|
| Квартирные и коттеджные щиты | ЩРН, ЩРВ, щиты учета и распределения | Параллельное распределение фазы по группе автоматических выключателей розетных и осветительных линий. |
| Коммерческие объекты и офисы | Этажные распределительные щиты, ГРЩ | Объединение однополюсных защитных приборов и модульных контакторов в силовых секциях. |
| Промышленная автоматика | Шкафы управления ШУ, ВРУ, АВР | Подача питания на группы промежуточных реле, контроллеров и защитных автоматотов КИПиА. |
Можно ли резать метровую соединительную шину на части?
Да, метровую шину PIN подрезают ножовкой по металлу или кусачками под нужное количество модулей (например, на 6, 12, 18 автоматов). Пластиковый изолятор режется вместе с медной пластиной.
В чем разница между типом контактов PIN (штырь) и FORK (вилка)?
Шина **PIN (штырь)** вставляется непосредственно в стандартное отверстие винтового зажима автомата (туда же, куда зажимается кабель). Шина **FORK (вилка)** надевается под затяжной винт клеммы сзади или в специальный зажим под шайбу.
Чем гребенка лучше гибких проволочных перемычек?
Шина обеспечивают монолитный контакт без риска ослабления винтов со временем, снижает нагрев на клеммах, исключает путаницу проводов в щите и сокращает время сборки в несколько раз.
Можно ли зажимать шину PIN вместе с питающим кабелем в одну клемму автомата?
Да, штыревой вывод PIN предназначен для одновременной фиксации в винтовом зажиме автомата вместе с жилой питающего кабеля или вводной клеммой вводного питания.
