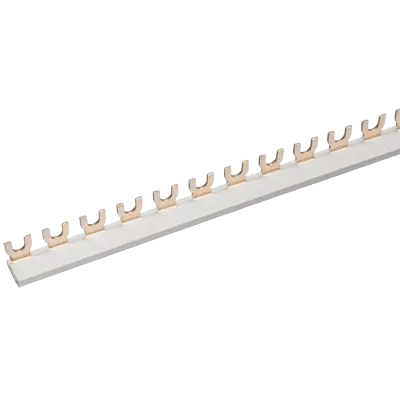

Шина соединительная IEK FORK (вилка), 1-полюсная, 63 А, 1 м
Однополюсная соединительная шина-гребенка вилочного типа (FORK) бренда IEK · Номинальный ток 63 А · Длина 1 метр (емкость 54 модуля по 18 мм) · Изготовлена из цельнотянутой электротехнической меди в изоляционном профиле из самозатухающего пластика · Предназначена для параллельного объединения однополюсных модульных аппаратов (автоматических выключателей 1P, АВДТ, УЗО, выключателей нагрузки) со сдвоенными винтовыми зажимами · Обеспечивает минимальное переходное сопротивление, высокую надежность коммутации и профессиональный внешний вид электрощита
Описание
Однополюсная соединительная шина IEK типа FORK (артикул YNS21-1-063-100, номинальный ток 63 А, длина 1 метр) — это профессиональный распределительный элемент для аккуратного и надежного объединения вводных клемм однофазных модульных автоматических выключателей и защитных приборов в распределительном щите.
Контактная группа вилочного типа (FORK / U-образный контакт) разработана для установки в специальные сдвоенные или вспомогательные винтовые зажимы модульных аппаратов (клеммы типа Comb-busbar). Такое конструктивное исполнение позволяет вставлять шину-гребенку в нижний/верхний вилочный слот зажима, оставляя основной основной зажим зажима свободной для независимого подключения вводного гибкого кабеля.
Использование медной гребенки FORK 1P избавляет от необходимости изготавливать многочисленные шлейфы из провода с наконечниками НШВИ, исключает нагрев в точках соединения и гарантирует жесткую физическую фиксацию всей линейки автоматов на DIN-рейке. При необходимости метровый профиль легко подрезается ножовкой по металлу до любого требуемого количества модулей.
| Модель / Артикул | FORK 1P 63A 1м (Код YNS21-1-063-100) |
| Торговая марка / Бренд | IEK (ИЭК) |
| Тип контактов | FORK (вилочная / U-образная) |
| Количество полюсов / фаз | 1P (однополюсная / 1 фаза) |
| Номинальный рабочий ток (In) | 63 А |
| Номинальное рабочее напряжение (Ue) | 230 / 400 В AC (50 Гц) |
| Номинальное напряжение изоляции (Ui) | 500 В |
| Длина шины (габарит) | 1000 мм (1 метр) |
| Модульная емкость | 54 модуля (с шагом 18 мм) |
| Шаг между контактами | 18 мм |
| Материал токоведущей жилы | Высокоочищенная электротехническая медь |
| Материал изоляционного корпуса | Самозатухающий пластик (термопласт) |
| Степень защиты в составе щита | IP20 |
| Диапазон рабочих температур | −45 °C … +50 °C |
| Соответствие стандартам | ГОСТ IEC 60947-1, ТР ТС 004/2011 |
Значение символов в обозначении шины IEK FORK 1P 63A 1m:
| Символ / Индекс | Расшифровка параметра | Техническое значение |
|---|---|---|
| FORK (вилка) | Форма выводного контакта | U-образный вилочный вывод под сдвоенные и комбинированные зажимы автоматов. |
| 1P | Число полюсов | Однополюсное исполнение (параллельное объединение одной фазы L или нейтрали N). |
| 63 А | Номинальная токовая нагрузка | Максимально допустимый длительный ток, протекающий по медной шине. |
| 1 м / 1000 мм | Стандартная длина | Заводская длина секции 1000 мм на 54 модуля с возможностью раскроя. |
Сферы применения соединительной 1-полюсной шины IEK FORK (63 А, 1 м):
| Сфера применения | Тип оборудования | Назначение соединения |
|---|---|---|
| Однополюсные автоматы (1P / 1P+N) | Квартирные и этажные распределительные щиты | Объединение вводных фазных зажимов линейки автоматических выключателей. |
| Модульные контакторы и рубильники | Шкафы автоматики, АВР, щиты управления | Параллельное распределение фазного питания на группу коммутационных приборов. |
| Промышленные щиты учета | ВРУ, ГРЩ, силовые распределительные пункты | Организация фазных гребенок с токовой нагрузкой линии до 63 Ампер. |
В чем разница между шиной FORK (вилка) и PIN (штырь)?
Шина **FORK (вилка)** имеет U-образный раздвоенный контакт и вставляется под специальный винтовой зажим зажима клеммы, что позволяет зажимать питающий кабель в то же гнездо отдельно. Шина **PIN (штырь)** вставляется напрямую в то же зажимное отверстие, что и провод.
Все ли автоматы поддерживают шину типа FORK?
Шина FORK подходит для всех автоматических выключателей и модульных приборов, зажимы которых имеют дополнительный вилочный слот (Comb-busbar / двойной зажим).
Можно ли нарезать шину FORK на короткие отрезки?
Да, шину длиною 1000 мм можно нарезать на секции любого размера (на 2, 3, 6, 12 или более модулей) с помощью ножовки или кусачек по металлу.
Нужно ли закрывать крайние срезы шины?
Да, после резки оголенные торцевые части медного токопровода закрываются специальными диэлектрическими торцевыми заглушками для предотвращения случайного прикосновения.
