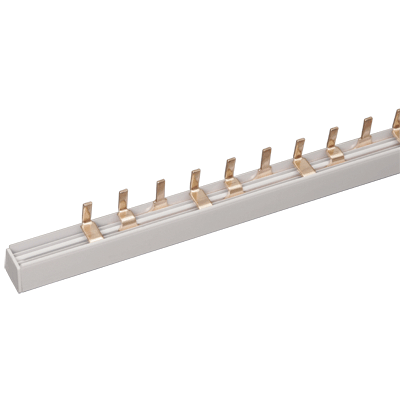

Шина соединительная типа PIN (штырь) IEK, 3-полюсная (3P), номинальный ток 100 А, длина 1 метр (54 контакта, шаг 18 мм), медная профилированная шина в изолирующем корпусе (артикул YNS21-3-100)
Профессиональная трехфазная фазная соединительная шина-гребенка типа PIN (штырь) от международного бренда IEK · Предназначена для быстрого, безопасного и эстетичного параллельного соединения питающих клемм 3-полюсных (3P) и 4-полюсных (4P) модульных аппаратов — автоматических выключателей, УЗО, дифференциальных автоматов и выключателей нагрузки в распределительных щитах (ВРУ, ГРЩ, ЩР) · Заменяет громоздкие и ненадежные перемычки из гибкого провода с наконечниками, сокращая время внутрищитового монтажа до 5 раз и экономя пространство на DIN-рейке · Номинальный длительный рабочий ток составляет 100 Ампер при напряжении до 230/400 В переменного тока · Токоведущие пластины выполнены из цельнотянутой электротехнической меди высокой чистоты с увеличенным поперечным сечением · Длина шины составляет 1000 мм (1 метр) и содержит 54 штыревых контакта с шагом 18 мм (для 18 трехфазных модулей) · Заключена в прочный защитный профилированный корпус из самозатухающего пластика, обеспечивающий надежную электрическую изоляцию и предотвращающий случайные прикосновения к токоведущим частям
Описание
Шина соединительная типа PIN (штыревая гребенка) IEK 3P 100 А длинной 1 метр (артикул YNS21-3-100) — это стандартизированный компонент для сборки современных качественных электрощитов.
Использование штыревой гребенки **3P 100A** позволяет объединить группы трехфазных автоматических выключателей в единую питающую магистраль без разрыва цепи. Конструкция шины представляет собой 3 изолированные друг от друга медные пластины с расположенными поочередно штыревыми отводами ($L1, L2, L3, L1, L2, L3...$) с фиксированным шагом 18 мм. Штыри легко и плотно зажимаются в хомутных винтовых зажимах модульных автоматов вместе со штыревым или вводным проводником.
Медный проводник рассчитан на длительный ток до **100 Ампер**, что превосходит возможности любого проволочного монтажа и позволяет запитывать мощные трехфазные нагрузки без риска перегрева соединений. Длину шины в 1 метр можно легко мерно нарезать ножовкой по металлу на отрезки нужного размера под конкретную раскладку автоматов на DIN-рейке.
| Наименование / Тип изделия | Шина соединительная типа PIN (штырь / гребенка) |
| Торговая марка / Бренд | IEK (ИЭК) |
| Заводской артикул | YNS21-3-100 |
| Количество полюсов / Фазность | 3P (трехполюсная / L1-L2-L3) |
| Номинальный продолжительный ток ($I_u$) | 100 А |
| Номинальное рабочее напряжение ($U_e$) | 230 / 400 В переменного тока (AC 50 Гц) |
| Номинальное напряжение изоляции ($U_i$) | 600 В |
| Номинальное импульсное выдерживаемое напряжение ($U_{imp}$) | 4 кВ |
| Общая длина шины | 1000 мм (1 метр) |
| Количество штыревых контактов | 54 контакта (18 трехфазных шагов) |
| Модульный шаг (расстояние между фазами) | 18 мм (под стандартный модуль 17.5–18 мм) |
| Материал токоведущей части | Высокоочищенная электротехническая медь (Cu) |
| Материал изолирующего профиля | Самозатухающий ударопрочный пластик (безгалогенный) |
| Тип подключения | Штырь (PIN) под винтовой/хомутный зажим |
| Степень защиты | IP20 (при установленных боковых заглушках) |
| Диапазон рабочих температур | −45 °C … +40 °C |
| Соответствие стандартам | ГОСТ IEC 60947-1, ТР ТС 004/2011 |
- После обрезки метровой шины в нужный размер обязательна установка торцевых защитных изолирующих заглушек (например, заглушки для шины PIN 3P IEK) для обеспечения защиты IP20 на торцах!
- При подаче питания на ряд автоматов через шину гребенку рекомендуем использовать вводные клеммы для модульного оборудования (типа IEK КВМ 4-25 мм²), которые устанавливаются в ту же клемму автомата вместе со штырем шины.
Сферы применения 3-полюсной фазной соединительной шины IEK PIN 100 А (YNS21-3-100):
| Сфера применения | Тип оборудования / Щита | Назначение шины |
|---|---|---|
| Трехфазные распределительные щиты (ЩР, ЩЭ) | Распределительные щиты квартир, домов, коттеджей, офисов | Параллельное распределение 3 фаз (L1, L2, L3) по линейным автоматическим выключателям. |
| Главные распределительные щиты (ГРЩ, ВРУ) | Вводно-распределительные панели зданий, шкафы АВР | Объединение силовых контакторов, рубильников и дифавтоматов высокой мощности до 100 А. |
| Промышленная автоматика | Шкафы управления электродвигателями, вентиляцией, насосами | Компактное фазное расщепление питания на пускатели и автоматы защиты двигателей. |
Можно ли резать метровую шину PIN на более короткие части?
Да, соединительную шину PIN можно резать обычным инструментом (ножовкой по металлу) на любые отрезки под нужное количество модулей (например, на 3, 6, 9 или 12 контактов). Главное — ровно зачистить торцы изоляции и установить боковые заглушки.
Чем тип PIN (штырь) отличается от типа FORK (вилка)?
Шина тип **PIN (штырь)** представляет собой прямые штыревые выводы, которые зажимаются непосредственно в основной винтовой/хомутный зажим автомата. Тип **FORK (вилка)** зажимается под специальный вспомогательный винт (если он предусмотрен в конструкции автомата).
Подходит ли шина IEK PIN к автоматам других производителей (ABB, Schneider)?
Да, шина имеет стандартный межмодульный шаг **18 мм**, благодаря чему идеально подходит для автоматических выключателей и модульного оборудования большинства мировых производителей со стандартным габаритом модуля 17.5–18 мм.
Какой максимальный ток выдерживает эта шина?
Данная модель шины IEK YNS21-3-100 рассчитана на номинальный длительный ток до **100 Ампер**.
