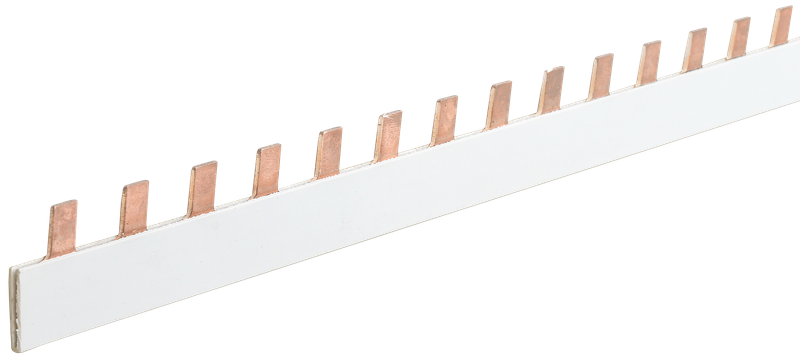

Шина соединительная типа PIN (штырь) IEK 1Р 100А (1 м), однополюсная гребенчатая шина (гребенка), длина 1000 мм, медный профиль, нераспространяющий горение пластиковый изолятор, артикул YNS21-1-100, бренд IEK
Качественная однополюсная соединительная шина (гребенка) типа PIN (штырь) IEK 1Р 100А длиной 1 метр предназначена для параллельного параллельного паралельного объединения модульного электрооборудования (ВА, АД, ВД, ВН) в щитах с номинальным током до 100 А (до 125 А при центральном питании).
Описание
Шина соединительная типа PIN (штырь) 1Р 100А длиной 1 метр IEK (артикул YNS21-1-100) — это стандартизированный соединительный элемент (гребенка), спроектированный для удобного, надежного и безопасного межмодульного объединения однофазных аппаратов защиты и коммутации в распределительных щитах.
Шина предназначена для монтирования с автоматическими выключателями (ВА47-29, ВА47-60, ВА47-100), дифференциальными автоматами (АД, АВДТ), устройствами защитного отключения (ВД) и выключателями нагрузки (ВН). Модульный шаг 18 мм точно соответствует ширине одного стандартного DIN-модуля, позволяя запитывать целый ряд автоматических выключателей без использования кустарных перемычек из провода.
Токоведущий элемент выполнен из цельной медной пластины высокой степени очистки, помещенной в защитный пластиковый изоляционный профиль из самозатухающего полимера, не поддерживающего горение. Стандартный номинальный ток шины составляет 100 А, однако при подаче питающего кабеля в центральную часть шинной сборки допускается эксплуатация прибора на токах до 125 А. При необходимости шина легко подрезается обычной ножовкой по металлу на требуемое количество модулей.
| Наименование / Тип изделия | Шина соединительная гребенчатая (гребенка) |
| Торговая марка / Бренд | IEK (ИЭК) |
| Серия оборудования | Шины соединительные PIN (штырь) |
| Модель / Название | Шина соединительная типа PIN (штырь) 1Р 100А (1м) IEK |
| Артикул производителя | YNS21-1-100 |
| Штрих-код EAN-13 (индивидуальный) | 4606056134810 |
| Число полюсов (фазность) | 1P (однополюсная / однофазная) |
| Тип контактных выводов | PIN (штырь / штыревой вывод) |
| Номинальный рабочий ток ($I_n$) | 100 А (до 125 А при центральном вводе питания) |
| Шаг между штыревыми контактами | 18 мм (под аппараты шириной 1 модуль) |
| Длина общей конструкции | 1000 мм (1 метр / ~56–57 модульных позиций) |
| Габаритные размеры (Высота × Ширина) | 30.5 мм × 4.2 мм |
| Материал токоведущей шины | Электротехническая медь (Cu) |
| Материал изолятора | Самозатухающий пластик (не поддерживает горение) |
| Масса нетто / брутто 1 шт. | 0.412 кг / 0.400 кг |
| Срок службы / Гарантия производителя | 15 лет / 2 года (24 месяца) |
- При подрезке метровой шины YNS21-1-100 обязательно сдвигайте медную пластину относительно пластикового кожуха так, чтобы изоляция выступала за края меди на 2–3 мм во избежание случайно касания.
- Для подключения питающего кабеля большого сечения (до 25 мм²) совместно с шиной PIN используйте специализированные вводные клеммы КВМ IEK.
Сферы применения однополюсной шины IEK PIN 1Р 100А 1м (YNS21-1-100):
| Сфера применения | Щитовое оборудование | Назначение гребенчатой шины |
|---|---|---|
| Квартирные и домовые распределительные щиты | ЩР, ЩЭ, пластиковые и металлические боксы | Параллельная запитка группы автоматических выключателей освещения и розеток 220 В от общего ввода. |
| Главные распределительные щиты (ГРЩ, ВРУ) | Вводно-распределительные шкафы коммерческих зданий | Разводка фазных линий на модульные аппараты с высокими нагрузками до 100–125 А. |
| Шкафы промышленной автоматики | Щиты управления насосами, вентиляцией, освещением | Быстрое параллельное объединение контакторов, реле и выключателей нагрузки. |
Чем отличается шина типа PIN (штырь) от шины типа FORK (вилка)?
Шина типа PIN имеет прямые круглые/квадратные штыри, которые вставляются в то же самое клеммное гнездо автомата, куда подводится провод. Шина FORK имеет U-образные вилочные концы и подсоединяется под специальный винтовой зажим зажимов (доступно не во всех автоматах).
Как можно поднять нагрузку шины со 100 А до 125 А?
Согласно правилам производителя IEK, если питающий кабель от вводного автомата подключается не с края шины, а строго в её центр, ток распределяется на две стороны, что позволяет шине выдерживать ток нагрузки до 125 А.
Можно ли отрезать от метровой шины необходимую длину?
Да, гребенчатую шину YNS21-1-100 можно легко отрезать ножовкой по металлу на любое нужное число модулей (например, на 3, 6, 12 или 24 автомата).
Каков официальный артикул IEK для заказа данной модели?
Официальный артикул производителя IEK — YNS21-1-100.
