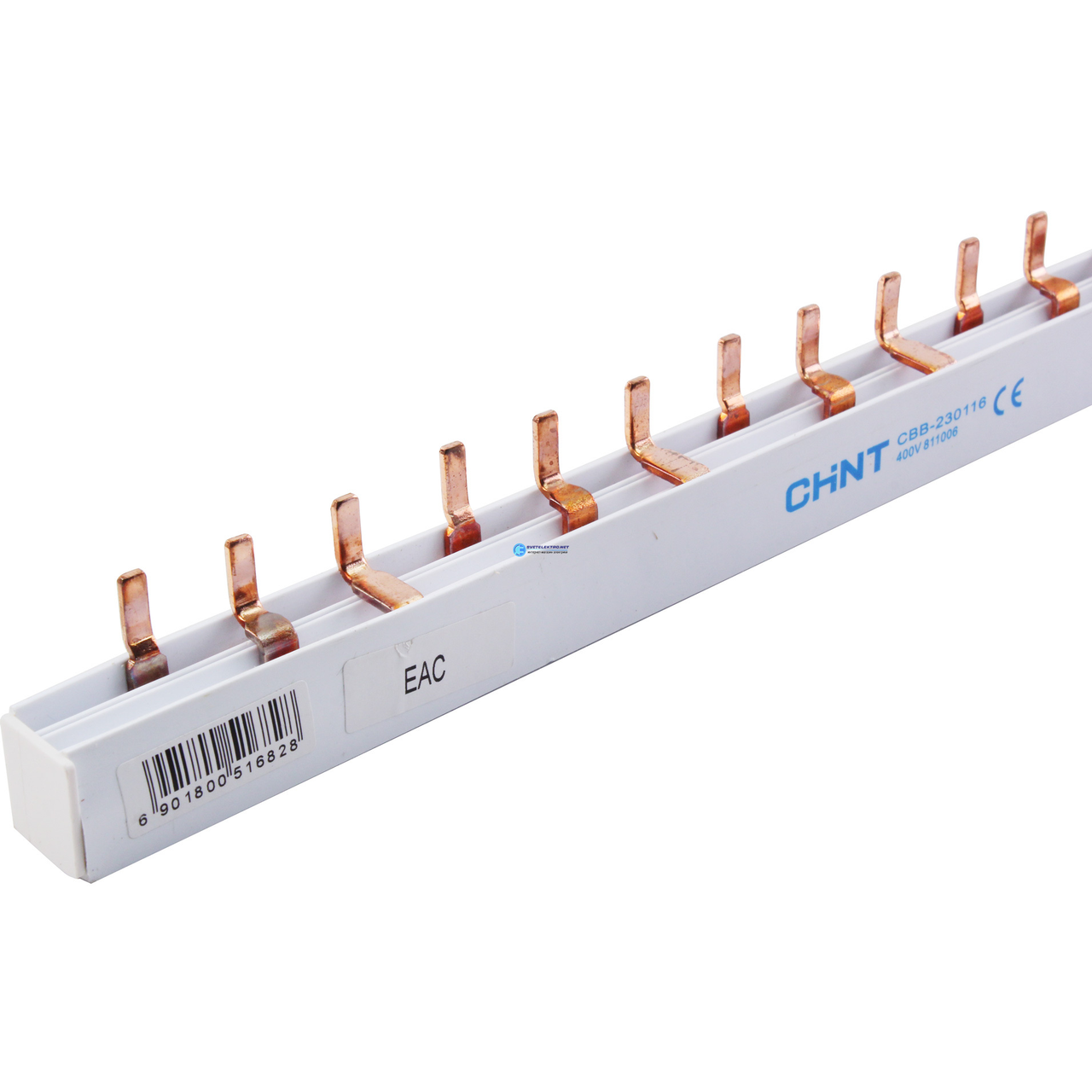

Шина соединительная CHINT PIN (штырь), 3-полюсная, 100 А, 1 м
Бренд: CHINT Electric · Тип контактов: PIN (Штырь) · Полюсов: 3P (3-х фазная) · Ток: 100 А · Длина: 1 метр (57 модулей)Профессиональная трехполюсная гребенчатая соединительная шина (фазная гребенка) CHINT типа PIN (штыревое исполнение контактов, номинальный токовый потенциал 100 А, длина планки 1 метр / 1000 мм) представляет собой готовый высоконадежный токопроводящий элемент для сборки распределительных щитов, шкафов автоматики и ВРУ. Изделие предназначено для параллельного соединения и надежной параллельной запитки 3-х фазных групп модульного оборудования: автоматических выключателей, УЗО, дифференциальных автоматов и выключателей нагрузки с модульным шагом 18 мм. Применение цельнометаллической медной гребенки исключает необходимость изготовления множества гибких перемычек из провода с наконечниками НШВИ, экономя время сборки в 3–5 раз и освобождая пространство внутри щита. Токоведущие шины изготовлены из высокоочищенной электротехнической меди (E-Cu), а изолирующий профиль выполнен из самозатухающего пластиката с высокой диэлектрической прочностью.
Полные технические характеристики соединительной шины CHINT PIN 3P 100 А 1 м
| Наименование технического параметра | Значение стандарта и регламента CHINT Electric |
|---|---|
| Тип защитного электромонтажного устройства | Шина соединительная фазная гребенчатая (гребенка) |
| Заводской бренд / Официальный производитель | CHINT Electric (Чинт) |
| Тип контактных выводов (форм-фактор) | PIN (штыревой плоский контакт) |
| Число полюсов и фазная конфигурация | 3P (3-х фазная / L1-L2-L3) |
| Номинальный продолжительный рабочий ток (In) | 100 А |
| Номинальное рабочее напряжение сети (Ue) | 230/400 В переменного тока (AC, частота 50/60 Гц) |
| Номинальное напряжение изоляции цепи (Ui) | 500 В |
| Номинальное импульсное выдерживаемое напряжение (Uimp) | 4 кВ |
| Точные внешние физические габариты (ДхШхВ) | 1000х22х15 мм (длина цельной планки 1 метр) |
| Модульная вместимость планки (шаг 18 мм) | 57 стандартных модулей (19 трехфазных групп 3х100 А) |
| Материал токоведущих пластин шины | Высокоочищенная электротехническая медь (E-Cu) | ['cite: 74']
| Сечение токоведущего медного профиля | 16 мм² (обеспечивает минимальное сопротивление и нагрев) |
| Материал изготовления изоляционного корпуса | Самозатухающий термически прочный ПВХ-пластикат |
| Возможность раскроя (мерной подрезки) | Да (подрезается обычным ножовочным полотном под любой щит) |
| Степень защиты от прикосновений (ГОСТ 14254) | IP20 (в установленном в клеммники автомата состоянии) |
| Диапазон допустимых рабочих температур | От минус 40 до плюс 60 градусов Цельсия |
| Соответствие профильным ГОСТ и IEC стандартам | ГОСТ IEC 60947-1, ГОСТ Р 50030.1, сертификат EAC |
Ключевые преимущества фазных соединительных шин CHINT PIN
Частые вопросы о товаре
Соединительная гребенчатая шина CHINT PIN 3P имеет габаритную длину 1000 мм (1 метр), ширину профиля 22 мм и высоту со штырями 15 мм (1000х22х15 мм). Шаг между штырями составляет стандартные 18 мм. Планка рассчитана на параллельное подключение 57 стандартных однополюсных модулей (или 19 трехфазных групп по 3P).
Шина типа **PIN (штырь)** имеет прямые плоские штыревые выводы, которые зажимаются непосредственно в стандартный зажимной зажим клеммы автоматического выключателя или УЗО (вместе с входящим кабелем или вместо него). Шина типа **FORK (вилка)** имеет раздвоенный контакт под зажимной винт. Тип PIN является самым универсальным и подходит к 98% модульных аппаратов CHINT, DeKraft, IEK, ABB, Schneider Electric.
Да, разумеется. Цельную 1-метровую шину можно легко резать обычной ножовкой по металлу или кусачками на отрезки требуемой длины (например, на 3, 6, 12, 18 или 24 модуля). После резки необходимо слегка сдвинуть пластиковый защитный кожух относительно медных шин или подрезать медь на 3–5 мм короче изолятора, либо установить на торцы защитные заглушки во избежание короткого замыкания.
