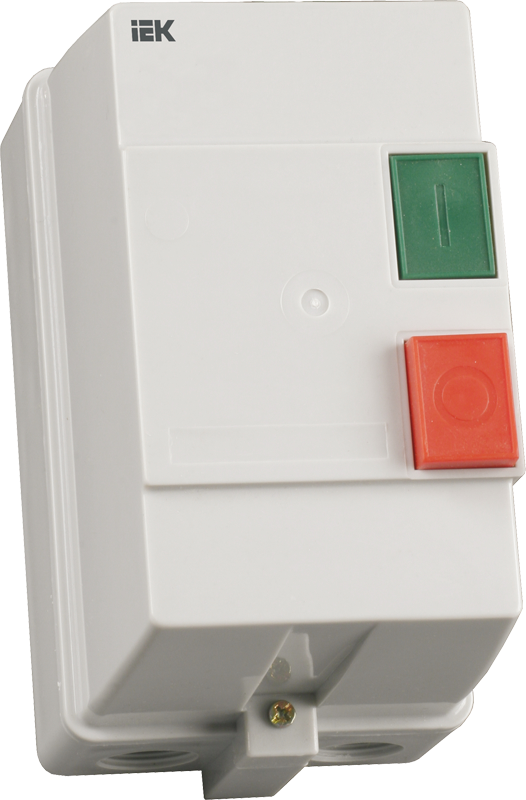

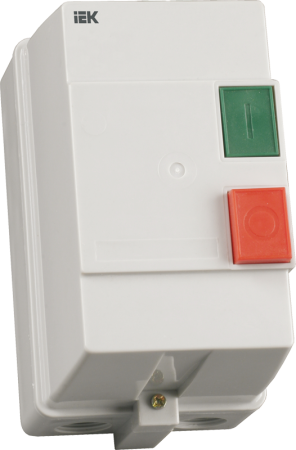

Контактор-пускатель в оболочке КМИ23260 3Р 32А 15кВт АС3 Uупр=230VAC IP54 IEK

<h2>Назначение</h2>

<p>Контактор в оболочке КМИ23260 3P 32А Uупр.=220В (реле тепловое 28–36А) АС3 IP54 IEK представляет собой комплектное устройство для коммутации электродвигателей и других мощных нагрузок, размещённое в защитной оболочке и оснащённое тепловым реле для защиты от перегрузки.</p>

<p>Контактор КМИ23260 в оболочке предназначен для:</p>

<ul>
<li>
<p>Дистанционного включения/отключения трёхфазных асинхронных электродвигателей (режим AC-3).</p>
</li>
<li>
<p>Защиты двигателей от перегрузки с помощью встроенного теплового реле.</p>
</li>
<li>
<p>Применения в промышленных и гражданских установках.</p>
</li>
</ul>

<hr />
<h3>🔹 Принцип работы</h3>

<ol>
<li>
<p>При подаче напряжения управления 220 В на катушку контактора — он срабатывает, замыкая силовые контакты.</p>
</li>
<li>
<p>Через силовые контакты подаётся напряжение на электродвигатель.</p>
</li>
<li>
<p>При превышении установленного тока (28–36 А), тепловое реле отключает контактор, защищая нагрузку от перегрузки.</p>
</li>
<li>
<p>После срабатывания реле необходимо ручное (или автоматическое) восстановление работы.</p>
</li>
</ol>

<hr />
<h3>🔹 Область применения</h3>

<ul>
<li>
<p>Управление промышленными электродвигателями (насосы, вентиляторы, компрессоры).</p>
</li>
<li>
<p>Системы вентиляции и кондиционирования.</p>
</li>
<li>
<p>Сельское хозяйство, автоматика технологических процессов.</p>
</li>
<li>
<p>Промышленное и коммерческое электроснабжение.</p>
</li>
</ul>

<hr />
<h3>🔹 Преимущества</h3>

<ul>
<li>
<p>✅ Готовое решение: контактор уже установлен в защищённую оболочку (IP54).</p>
</li>
<li>
<p>✅ Защита от пыли и влаги — подходит для установки в неблагоприятных условиях.</p>
</li>
<li>
<p>✅ Наличие теплового реле — встроенная защита без дополнительного монтажа.</p>
</li>
<li>
<p>✅ Компактность и простота установки.</p>
</li>
<li>
<p>✅ Широкий диапазон тока реле: 28–36 А.</p>
</li>
<li>
<p>✅ Подходит для режима AC-3 (наиболее распространённый режим пуска электродвигателя с нагрузкой).</p>
</li>
</ul>

<hr />
<h3>🔹 Рекомендации по монтажу</h3>

<ul>
<li>
<p>Устанавливать вертикально на ровную поверхность (стена, монтажная панель).</p>
</li>
<li>
<p>Обеспечить доступ к реле для настройки и обслуживания.</p>
</li>
<li>
<p>Подвод силовых и управляющих кабелей через гермовводы, обеспечив герметичность.</p>
</li>
<li>
<p>Подключать в соответствии с электрической схемой, соблюдая фазность и заземление.</p>
</li>
<li>
<p>Проверить настройки теплового реле под конкретный ток нагрузки.</p>
</li>
</ul>

<hr />
<h3>🔹 Рекомендации по эксплуатации</h3>

<ul>
<li>
<p>Периодически проверять работу теплового реле (тестовая кнопка).</p>
</li>
<li>
<p>Не допускать попадания влаги внутрь корпуса при открытии.</p>
</li>
<li>
<p>Следить за чистотой и состоянием контактов.</p>
</li>
<li>
<p>При необходимости замены катушки или реле — отключить питание и соблюдать меры безопасности.</p>
</li>
<li>
<p>Регулярно осматривать корпус на предмет повреждений и утечек тока.</p>
</li>
</ul>

<hr />
<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Диапазон уставки тока расцепления, А</td>
<td>28...36</td>
</tr>
<tr>
<td>Номин коммутируем мощность при AC-3 400 В, кВт</td>
<td>15</td>
</tr>
<tr>
<td>Номин напряжение питания цепи управ Us AC 50 Гц, В</td>
<td>230</td>
</tr>
<tr>
<td>Тип напряжения управления</td>
<td>Переменный (AC)</td>
</tr>
<tr>
<td>Номин раб ток Ie, А</td>
<td>50</td>
</tr>
<tr>
<td>Условный номин ток короткого замыкания Iq, кА</td>
<td>3</td>
</tr>
<tr>
<td>Степень защиты - IP</td>
<td>IP54</td>
</tr>
<tr>
<td>Номин напряж питания цепи управ Us пост тока DC, В</td>
<td>-</td>
</tr>
<tr>
<td>Тип подключения силовой электрич цепи</td>
<td>Винтовое соединение</td>
</tr>
</tbody>
</table>

<h2>Схема подключения</h2>

<p><img alt="" src="https://images.satu.kz/209004740_w640_h2048_izobrazhenie_2023_08_23_105054249.png?fresh=1&;PIMAGE_ID=209004740" style="width: 640px; height: 900px;" /> </p>
