Назначение

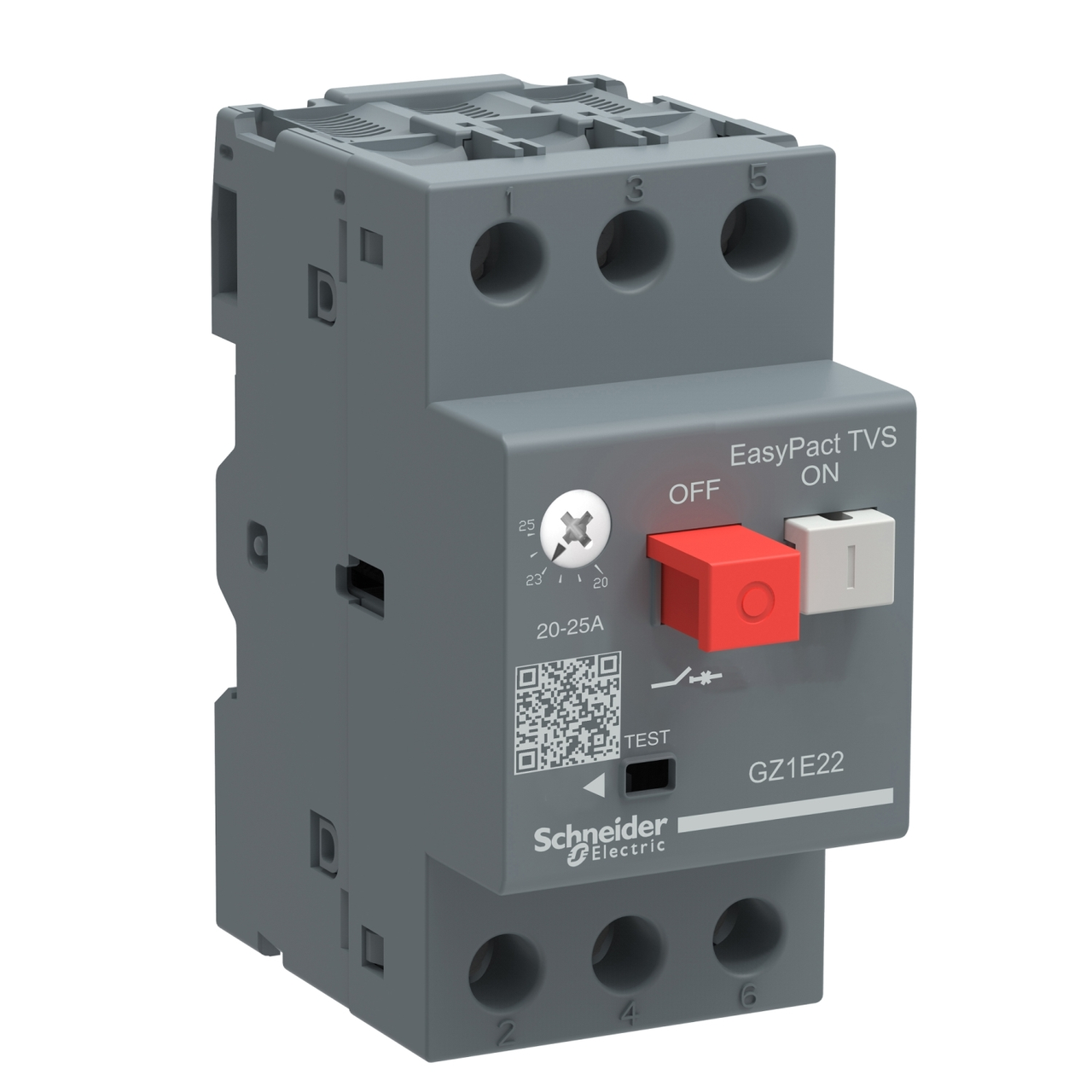

Автоматические выключатели для защиты двигателя серии GZ1E (Easy TeSys / Easy TeSys Power) предназначены для защиты трёхфазных электродвигателей от перегрузки и короткого замыкания. Защита реализована встроенным термомагнитным (теплоэлектромагнитным) расцепителем.
Краткое описание
GZ1E — 3-полюсные автоматы защиты двигателя (MPCB) из линейки Easy Series, рассчитанные на применение в типовых системах управления двигателями до 15 кВт (в зависимости от напряжения сети). Тепловая часть обеспечивает регулируемую защиту от перегрузки, а электромагнитная — защиту от КЗ с фиксированной уставкой. Управление выполнено кнопками, монтаж — на DIN-рейку или винтами.
Ключевые преимущества
- Термомагнитная защита двигателя: перегрузка + короткое замыкание в одном устройстве
- Один габарит на широкий диапазон токов (до 32 А), ширина 44,5 мм
- Простая установка и эксплуатация, стандартные винтовые клеммы
- Подходит для типовых задач HVAC, насосы, вентиляция и общепромышленная автоматика
- Соответствие IEC 60947-2 и IEC 60947-4-1
Принцип работы
Защита двигателя обеспечивается встроенным термомагнитным расцепителем:
- Тепловой расцепитель — защищает от перегрузки, уставка регулируется в заданном диапазоне.
- Электромагнитный расцепитель — отключает при коротком замыкании, уставка фиксированная.
Электромагнитная уставка срабатывания задаётся конструктивно и составляет примерно 13× уставки тепловой защиты (для типовой схемы защиты двигателей).
Область применения
- Щиты управления электродвигателями (АСУ ТП, общепромышленные шкафы)
- HVAC: вентиляция, кондиционирование
- Насосные установки и водоподготовка
- Конвейерные и приводные механизмы с умеренными пусковыми токами
Технические характеристики
| Серия / линейка | Easy TeSys / Easy TeSys Power |
| Краткое название | GZ1E |
| Полюсность | 3P |
| Тип сети | AC, 50/60 Гц |
| Технология расцепителя | Термомагнитный |
| Категория применения | AC-3 |
| Диапазон токов (габарит) | 0,1…32 А (ширина 44,5 мм) |
| Диапазон уставок тепловой защиты (пример) | 13…18 А |
| Ток срабатывания электромагнитного расцепителя (пример) | 223 А |
| Номинальное рабочее напряжение [Ue] | до 690 В AC |
| Импульсное выдерживаемое напряжение [Uimp] | 6 кВ |
| Отключающая способность Icu (примерные значения) |
10 кА при 400/415 В; 6 кА при 440 В; 5 кА при 500 В; 2 кА при 690 В; до 100 кА при 230/240 В |
| Мощность двигателя (пример) | 4 кВт (230 В); 7,5 кВт (400 В); 9 кВт (440 В); 10 кВт (500 В); 15 кВт (690 В) |
| Монтаж | На DIN-рейку / винтами, положение — любое |
| Клеммы |
Винтовые зажимы 2×(1…6 мм²) жёсткий; 2×(1,5…6 мм²) гибкий без наконечника; 2×(1…4 мм²) гибкий с наконечником |
| Степень защиты | IP20 (сам аппарат, IEC 60529) |
| Рабочая температура | -20…+60 °C |
| Габариты (В×Ш×Г) | 89×44,5×78 мм |
| Вес | 0,26 кг |
| Износостойкость (пример) | мех. 100 000 циклов; эл. 100 000 циклов (AC-3) |
| Стандарты | EN/IEC 60947-1, -2, -4-1; GB/T 14048.x |
| Сертификаты | CB, CCC, CE, EAC |
| Рабочая высота | до 2000 м |
Монтаж и эксплуатация
- Монтаж: на DIN-рейку 35 мм или винтами, допускается любое рабочее положение.
- Выставляйте уставку тепловой защиты по номинальному току двигателя (по паспорту/шильдику).
- Проверяйте затяжку клемм после монтажа и периодически в рамках регламентного обслуживания.
- Учитывайте условия щита: вентиляция, температура, корректный подбор сечения проводников.
- Работы выполнять при снятом напряжении, согласно ПУЭ и требованиям электробезопасности.
FAQ / Частые вопросы
Это автомат или тепловое реле?
GZ1E — автомат защиты двигателя (MPCB), который объединяет термическую защиту от перегрузки и магнитную защиту от КЗ.
Можно ли ставить вместо связки «автомат + тепловое реле»?
Для многих типовых схем управления двигателем — да, при корректном подборе уставок и соблюдении требований проекта.
Электромагнитная уставка регулируется?
В описании указана нерегулируемая уставка электромагнитного расцепителя (фиксированная).
Какая степень защиты у устройства?
Сам аппарат — IP20. В корпусах/боксах степень защиты зависит от выбранного исполнения (например, IP41 или IP55 — для соответствующих корпусов).
Для каких задач подходит лучше всего?
Типовые двигатели в HVAC, насосах, вентиляции и общепромышленных механизмах, где нужна простая и надёжная защита.
