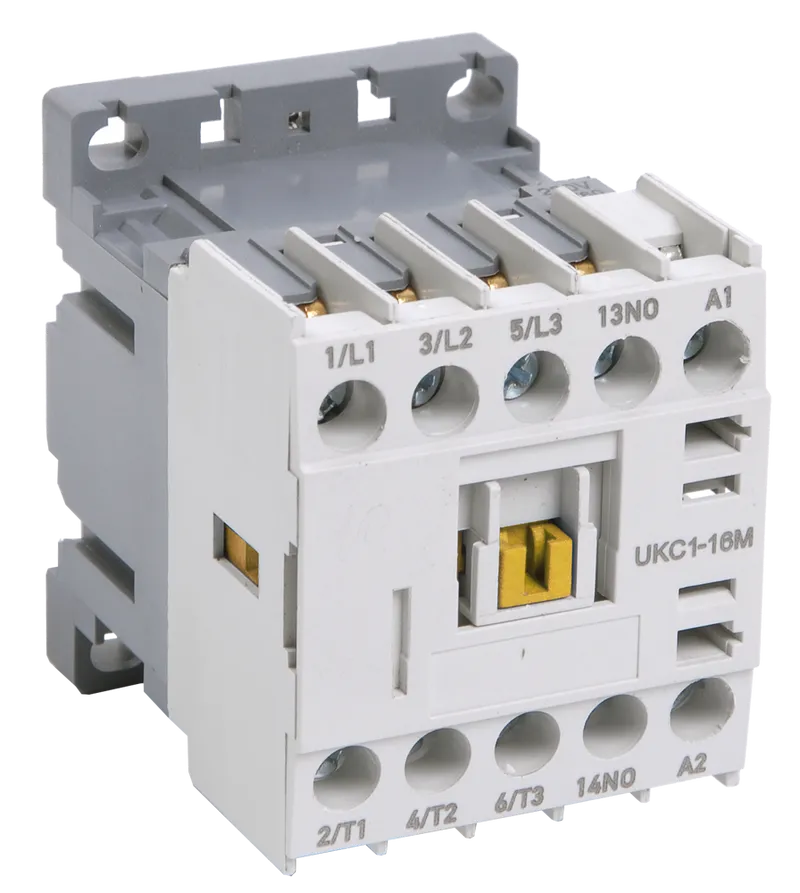

Миниконтактор IEK МКИ-11610, 3P, 16 А, 7.5 кВт, AC-3, катушка 230 В AC, 1NO

<h2>Миниконтактор МКИ-11610 3P 16A 7.5кВт АС3 Uупр.=230VAC 1NO IP20 IEK</h2>

<hr />
<h3>Назначение</h3>

<p>Миниконтактор МКИ-11610 IEK предназначен для дистанционного управления электрическими цепями переменного тока до 660 В, частотой 50 Гц.</p>

<p>Применяется для включения и отключения электродвигателей, нагревательных приборов, освещения и других нагрузок в категориях:</p>

<ul>
<li>
<p>АС-3 — управление электродвигателями до 7,5 кВт;</p>
</li>
<li>
<p>АС-1 — управление резистивными (нагревательными) нагрузками.</p>
</li>
</ul>

<p>Контактор выполняет функции коммутации в системах автоматического и ручного управления, обеспечивая безопасное и надежное размыкание и замыкание цепей.</p>

<hr />
<h3>⚡ Принцип работы</h3>

<ol>
<li>Принцип действия основан на электромагнитном управлении:</li>
<li>при подаче управляющего напряжения 230 В AC на катушку миниконтактора создается магнитное поле, которое притягивает якорь и замыкает силовые контакты.</li>
<li>При снятии напряжения якорь возвращается в исходное положение, и контакты размыкаются.</li>
<li>Дополнительная группа контактов (1NO) используется для сигнализации, блокировки или вспомогательных цепей управления.</li>
</ol>

<hr />
<h3>💎 Преимущества</h3>

<ul>
<li>
<p>🔹 Компактные размеры — удобно монтируется в ограниченном пространстве.</p>
</li>
<li>
<p>🔹 Совместимость с DIN-рейкой 35 мм — простая установка без дополнительных крепежей.</p>
</li>
<li>
<p>🔹 Надежность IEK — соответствует требованиям ГОСТ Р 50030.4.1 и имеет сертификат С-СN.AВ28.В15019.</p>
</li>
<li>
<p>🔹 Широкий диапазон катушек управления — облегчает подбор для различных схем.</p>
</li>
<li>
<p>🔹 Дополнительные контакты (1 замыкающий или 1 размыкающий) — для расширения функциональности.</p>
</li>
<li>
<p>🔹 Безопасность эксплуатации — защита от прикосновения IP20.</p>
</li>
</ul>

<hr />
<h3>🏭 Где применяется</h3>

<p>Миниконтакторы серии МКИ IEK применяются в:</p>

<ul>
<li>
<p>системах автоматизации и управления технологическими процессами;</p>
</li>
<li>
<p>шкафах управления электродвигателями;</p>
</li>
<li>
<p>системах освещения и отопления;</p>
</li>
<li>
<p>щитовом оборудовании и ВРУ;</p>
</li>
<li>
<p>промышленных и бытовых установках, где требуется надежная коммутация нагрузок при ограниченном пространстве.</p>
</li>
</ul>

<hr />
<h3>🛠️ Рекомендации по монтажу и эксплуатации</h3>

<ul>
<li>
<p>Устанавливать миниконтактор на вертикальную DIN-рейку 35 мм или монтажную панель.</p>
</li>
<li>
<p>При монтаже соблюдать правильное подключение катушки управления (230 В AC).</p>
</li>
<li>
<p>Избегать попадания влаги и пыли — степень защиты IP20.</p>
</li>
<li>
<p>Перед обслуживанием обязательно обесточить оборудование.</p>
</li>
<li>
<p>Рабочие условия: температура окружающей среды от –25°C до +40°C, климатическое исполнение УХЛ4 по ГОСТ 15150.</p>
</li>
</ul>

<hr />
<h3>📊 Технические характеристики</h3>

<p> </p>

<table>
<tbody>
<tr>
<td>Номин напряжение питания цепи управ Us AC 50 Гц</td>
<td>230 В</td>
</tr>
<tr>
<td>Номин напряж питания цепи управ Us пост тока DC</td>
<td>- В</td>
</tr>
<tr>
<td>Номин рабочий ток Ie 400 В</td>
<td>9 А</td>
</tr>
<tr>
<td>Кол-во вспомогат норм замкнутых-НЗ конт</td>
<td>1</td>
</tr>
<tr>
<td>Кол-во вспомогат норм разомкнутых-НО конт</td>
<td>0</td>
</tr>
<tr>
<td>Номин раб напряжение переменного тока Ue</td>
<td>230; 400; 690 В</td>
</tr>
<tr>
<td>Номин рабочий ток Ie при AC-15 230 В</td>
<td>6 А</td>
</tr>
<tr>
<td>Номин напряжение изоляции Ui</td>
<td>690 В</td>
</tr>
<tr>
<td>Номин импульсное напряжение</td>
<td>6 кВ</td>
</tr>
<tr>
<td>Условный тепловой ток Ith при АС-1</td>
<td>20 А</td>
</tr>
<tr>
<td>Номин мощность при AC-3 230 В</td>
<td>2.2 кВт</td>
</tr>
<tr>
<td>Номин мощность при AC-3 400 В</td>
<td>4.0 кВт</td>
</tr>
<tr>
<td>Номин мощность при AC-3 660 В</td>
<td>4.0 кВт</td>
</tr>
<tr>
<td>Макс кратковременная нагрузка</td>
<td>90 А</td>
</tr>
<tr>
<td>Защита от сверхтоков - предохр gG</td>
<td>10 А</td>
</tr>
<tr>
<td>Мощность рассеяния при Ie АС-3</td>
<td>0,20 Вт</td>
</tr>
<tr>
<td>Мощность рассеяния при Ie АС-1</td>
<td>1,25 Вт</td>
</tr>
<tr>
<td>Момент затяжки</td>
<td>0,8 Нм</td>
</tr>
<tr>
<td>Диапазоны напряж управления при срабатыв Uc</td>
<td>0,85...1,1</td>
</tr>
<tr>
<td>Гибкий кабель без наконечника</td>
<td>1,0...4,0 мм²</td>
</tr>
<tr>
<td>Диапазоны напряж управления при отпускании Uc</td>
<td>0,2...0,75</td>
</tr>
<tr>
<td>Жесткий кабель без наконечника</td>
<td>1,5...4,0 мм²</td>
</tr>
<tr>
<td>Время срабатывания при замыкании</td>
<td>10...20 мс</td>
</tr>
<tr>
<td>Время срабатывания при размыкании</td>
<td>35...45 мс</td>
</tr>
<tr>
<td>Комутационная износостойкость</td>
<td>1 млн циклов</td>
</tr>
<tr>
<td>Мех износостойкость</td>
<td>12.0 млн циклов</td>
</tr>
<tr>
<td>Кол-во дополнительных контактов</td>
<td>1</td>
</tr>
<tr>
<td>Температура эксплуатации</td>
<td>-25...+50 °C</td>
</tr>
<tr>
<td>Ширина</td>
<td>45.0 мм</td>
</tr>
<tr>
<td>Высота</td>
<td>58.0 мм</td>
</tr>
<tr>
<td>Доп конт - Номин напряжение Un AC</td>
<td>≤ 690 В</td>
</tr>
<tr>
<td>Доп конт - Номин напряжение Un DC</td>
<td>≤ 440 В</td>
</tr>
<tr>
<td>Доп конт - Номин напряжение изоляции Ui</td>
<td>690 В</td>
</tr>
<tr>
<td>Доп конт - Ток термической стойкости In</td>
<td>10 А</td>
</tr>
<tr>
<td>Доп конт - Защита от сверхтоков - предохр gG</td>
<td>10 А</td>
</tr>
<tr>
<td>Доп конт - Макс кратковременная нагрузка</td>
<td>100 А</td>
</tr>
<tr>
<td>Доп конт - Сопротивление изоляции</td>
<td>> 10 мОм</td>
</tr>
<tr>
<td>Кол-во норм замк-НЗ конт с задер переключ</td>
<td>0</td>
</tr>
<tr>
<td>Кол-во вспом норм разомк-НО конт опереж</td>
<td>0</td>
</tr>
<tr>
<td>Кол-во вспомогат переключающих контактов</td>
<td>0</td>
</tr>
<tr>
<td>Номин рабочий ток Ie при АС-15 400 В</td>
<td>3 А</td>
</tr>
<tr>
<td>Номин рабочий ток Ie при АС-15 690 В</td>
<td>1 А</td>
</tr>
<tr>
<td>Количество полюсов</td>
<td>3</td>
</tr>
</tbody>
</table>

<hr />
<p>Миниконтактор МКИ-11610 3P 16А 7.5кВт 230VAC 1NO IP20 IEK — компактное и надежное устройство для дистанционного управления электродвигателями, нагревательными и осветительными нагрузками.</p>

<p>Обеспечивает безопасную коммутацию цепей до 660 В, прост в установке на DIN-рейку, соответствует ГОСТ и имеет сертификат качества.</p>

<p>Идеален для шкафов управления и систем автоматизации.</p>
