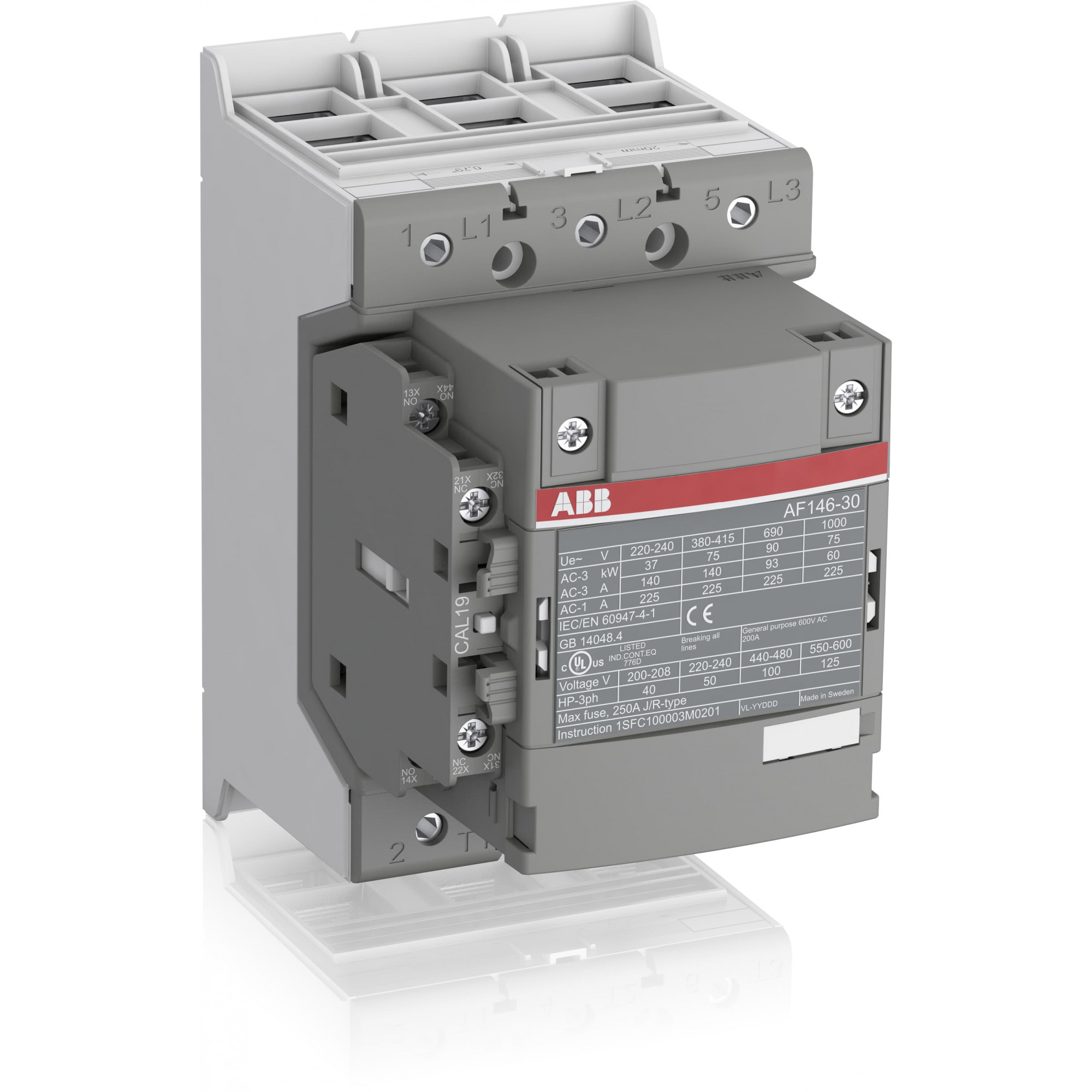

Контактор ABB AF146-30-11-13, 3P (3NO + 1NO+1NC), 146 А, 75 кВт, катушка 100–250 В AC/DC (1SFL467001R1311)
Мощный трехполюсный силовой контактор промышленной серии AF от международного электротехнического концерна ABB · Предназначен для дистанционного управления трехфазными асинхронными электродвигателями мощностью до 75 кВт (при 400 В, категория AC-3) и индуктивными/активными нагрузками до 225 А (категория AC-1) · Оснащен универсальной электронно-управляемой катушкой широкого диапазона напряжения 100–250 В AC/DC (50/60 Гц и постоянный ток) · Встроенный фильтр помех (варистор) · Схема контактов: 3 силовых замыкающих контакта (3NO) + 1NO + 1NC боковых вспомогательных контакта · Габаритные размеры корпуса (Ш × В × Г: 90 × 150 × 126 мм) · Высокая надежность срабатывания при просадках напряжения в нестабильных промышленных сетях
Описание
Силовой контактор ABB AF146-30-11-13 (код заказа 1SFL467001R1311, номинальный рабочий ток 146 А по AC-3, мощность 75 кВт при 400 В, тепловой ток по AC-1 до 225 А, электронно-управляемая катушка 100–250 В AC/DC) — это высоконадежный трехполюсный электромагнитный коммутационный аппарат нового поколения, разработанный для работы в сложных промышленных условиях.
Главным технологическим преимуществом контакторов ABB серии AF является запатентованная микропроцессорная система управления катушкой. Катушка с кодом «13» корректно удерживает контакты и четко срабатывает в широчайшем диапазоне питающего напряжения — от 100 до 250 В как переменного (50/60 Гц), так и постоянного тока (DC). Это полностью исключает дребезг контактов, гул и риски сгорания катушки при сильных просадках или скачках напряжения в электросетях предприятий.
Контактор AF146-30-11-13 применяется для частого прямого пуска и остановки мощных асинхронных электродвигателей насосных станций, компрессорных установок, дымососов, а также в качестве главного коммутационного звена в системах автоматического ввода резерва (АВР) и вводных панелях ГРЩ. Аппарат штатно комплектуется боковым блоком вспомогательных контактов 1NO + 1NC и имеет встроенный варистор для защиты управляющих цепей контроллеров (ПЛК) от перенапряжений.
| Наименование / Тип прибора | Силовой трехполюсный электромагнитный контактор |
| Торговая марка / Бренд | ABB |
| Серия оборудования | AF Series (AF146) |
| Модель / Заводское обозначение | AF146-30-11-13 |
| Заводской код заказа (Order code) | 1SFL467001R1311 |
| Количество главных силовых полюсов | 3 NO (3 замыкающих силовых контакта) |
| Вспомогательные контакты в комплекте | 1 NO + 1 NC (1 замыкающий + 1 размыкающий) |
| Номинальный рабочий ток по AC-3 (Ie) | 146 А (при 380/400 В) / 93 А (при 690 В) |
| Номинальная рабочая мощность по AC-3 (Pe) | 75 кВт (при 380/400 В) / 45 кВт (при 220–240 В) / 90 кВт (при 690 В) |
| Условный тепловой ток на открытом воздухе по AC-1 (Ith) | 225 А (при 690 В, температуре до 40 °C) |
| Напряжение катушки управления (Uc) | 100…250 В AC (50/60 Гц) / 100…250 В DC |
| Потребление катушки (втягивание / удержание) | 130 ВА / 6 ВА (высокая энергоэффективность) |
| Встроенный защитный элемент катушки | Встроенный супрессор (варисторный фильтр помех) |
| Номинальное напряжение изоляции (Ui) | 1000 В (согласно IEC 60947-4-1) |
| Номинальное импульсное напряжение (Uimp) | 8 кВ |
| Способ подключения силовых цепей | Болтовые фланцы под распределительные шины или наконечники ТМЛ |
| Габаритные размеры корпуса (Ш × В × Г) | 90 × 150 × 126 мм |
| Масса нетто (вес прибора) | 1.75 кг |
| Износостойкость (механическая / электрическая) | 5 000 000 / 1 500 000 циклов включения/отключения |
| Степень защиты корпуса / Клеммников | IP20 (лицевая панель по IEC 60529) |
| Диапазон рабочих температур | −40 °C … +70 °C |
| Соответствие международным стандартам | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA, CE |
Отличия контактора с электронно-управляемой катушкой ABB AF146-30-11-13 от традиционных контакторов предыдущих поколений:
| Параметр / Характеристика | Контактор ABB AF146 (серия AF) | Обычный контактор с классической катушкой |
|---|---|---|
| Диапазон напряжения управления | Универсальный: 100–250 В AC/DC (работает без гула) | Узкий допуск (обычно ±10% от фиксированного значения) |
| Работа при просадках сети | Уверенно держит контакты при глубоких проседаниях | Дребезг contacts, отпадание сердечника и подгорание |
| Потребление в режиме удержания | Снижено до 6 ВА (минимальный нагрев) | До 20–30 ВА (постоянный нагрев катушки) |
| Защита от импульсных помех | Встроенный варистор входит в стандартную комплектацию | Требуется покупка отдельного блока супрессора |
| Габаритная ширина корпуса | Компактные 90 мм (экономия места в щите) | 100–120 мм в аналогичном классе мощности |
Сферы применения силового контактора ABB AF146-30-11-13 (1SFL467001R1311):
| Сфера применения | Тип оборудования / Щита | Назначение контактора |
|---|---|---|
| Промышленный электропривод | Станции управления насосами (ШУН), компрессоры, мельницы, дробилки | Прямой пуск (DOL), пуск «звезда-треугольник» и реверсирование моторов 75 кВт. |
| Главные распределительные щиты (ГРЩ) | Вводно-распределительные устройства (ВРУ), секционные панели | Коммутация активных и индуктивных нагрузок, питающих фидеров до 225 А. |
| Автоматический ввод резерва (АВР) | Шкафы АВР на 160 А – 220 А | Силовая перекоммутация питающих вводов от трансформаторов и ДГУ. |
| HVAC и промышленное охлаждение | Чиллеры, вентиляторы дымоудаления, центральные кондиционеры | Дистанционное автоматическое управление мощными агрегатами по сигналам ПЛК. |
Какое напряжение питания требуется для катушки контактора AF146-30-11-13?
Универсальная катушка с кодом «13» работает в широком диапазоне напряжений **от 100 до 250 В** как переменного тока (AC 50/60 Гц), так и постоянного тока (DC).
Какую максимальную мощность электродвигателя может коммутировать этот контактор?
В трехфазной сети 380/400 В по категории применения AC-3 контактор AF146 рассчитан на управление асинхронным электродвигателем мощностью **до 75 кВт** (рабочий ток 146 А).
Идут ли вспомогательные контакты в комплекте?
Да, модификация AF146-30-11 штатно поставляется с закрепощенным боковым блоком вспомогательных контактов **1NO + 1NC** (1 замыкающий + 1 размыкающий).
Нужно ли докупать отдельно защитный варистор для катушки?
Нет, в контакторах ABB серии AF фильтр подавления импульсных помех (супрессор) **уже встроен** в электронный блок управления катушкой на заводе.
