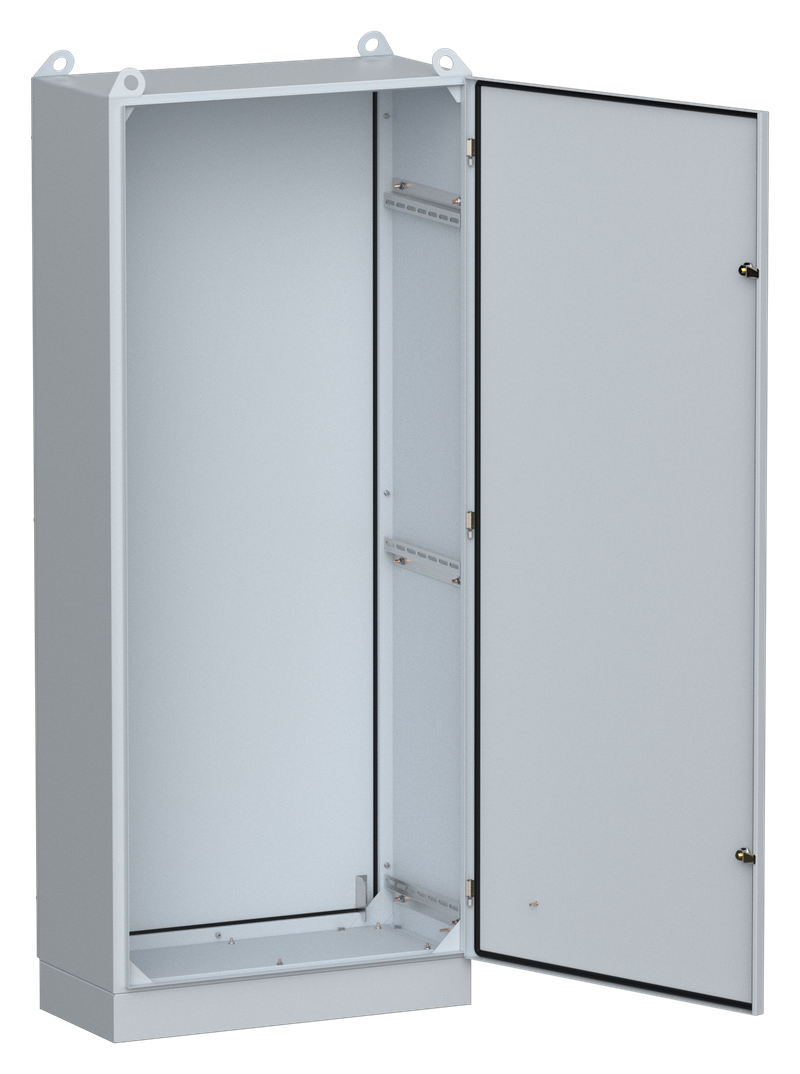

Щит монтажный металлический TITAN3 ЩМП-18.8.4-0 (1800х800х400мм) напольный УХЛ3 IP54 IEK (без МП)

Назначение

Корпуса TITAN3 ЩМП IP54 напольные предназначены для сборки силовых электрощитов, щитов управления, автоматики, распределительных панелей и шкафов технологических систем.

Сварная стальная конструкция обеспечивает высокую механическую прочность, а уплотнение по периметру двери гарантирует степень защиты IP54 от пыли и влаги.

Корпус оснащён цоколем 100 мм, что упрощает ввод кабеля и повышает устойчивость шкафа.

Принцип работы

Корпус служит защитным кожухом для электрооборудования, установленного внутри шкафа. Внутренний монтаж выполняется на съёмной монтажной панели (поставляется отдельно), что обеспечивает удобство сборки и обслуживания.

Съёмная задняя стенка позволяет выполнять монтаж и обслуживание оборудования с двух сторон, облегчая прокладку кабелей и ввод магистралей.

Преимущества корпуса TITAN3 ЩМП IP54

• Полиуретановый уплотнитель дверцы — защита от влаги и пыли, класс IP54
• Цоколь 100 мм для удобства установки и ввода кабелей
• Съёмная задняя стенка — быстрый монтаж и обслуживание
• Широкий выбор аксессуаров: монтажные панели, уголки, планки
• Поставляется с проводом заземления и знаками электробезопасности
• Транспортировочные проушины в конструкции
• Порошковое покрытие — стойкость к коррозии и износу
• Толщина стали 1.4 мм — усиленная механическая прочность
• Удобный нижний кабельный ввод

Область применения

• Силовые распределительные щиты до 630 А
• Шкафы управления промышленным оборудованием
• Щиты автоматики и технологических линий
• Вводные и распределительные устройства
• Электрощиты для коммерческих, промышленных и производственных объектов
• Слаботочные и телекоммуникационные шкафы

Монтаж и эксплуатация

• Установка корпуса на пол на встроенный цоколь
• Ввод кабелей осуществляется снизу
• Монтаж оборудования выполняется на монтажную панель (поставляется отдельно)
• Обязательно подключение заземляющего проводника
• Соблюдать климатическое исполнение У2
• Поддерживать герметичность уплотнителя для сохранения IP54
• Регулярно контролировать состояние замка и петель

Технические характеристики

Комплектация

• Корпус металлический — 1 шт.
• Метизы для установки — 1 комплект
• Знак «Осторожно! Электрическое напряжение» — 1 шт.
• Знаки «Заземление» — 2 шт.
• Паспорт — 1 шт.
• Монтажная панель — приобретается отдельно

Часто задаваемые вопросы (FAQ)

• Есть ли монтажная панель в комплекте? Нет, приобретается отдельно.
• Можно ли использовать корпус на улице? Только в соответствии с исполнением У2 — под навесом, без прямого дождя.
• Цоколь входит в комплект? Да, встроенный цоколь 100 мм поставляется с корпусом.
• Какой максимальный ток оборудования? До 630 А.
• Открывается ли задняя стенка? Да, она съёмная — для двустороннего обслуживания.
• Какой тип ввода кабеля? Нижний ввод.
