Артикул:
799035
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Характеристики
Тип оборудования
—
Конденсатор
Кол-во фаз
—
3
Номинальное напряжение (VAC)
?
Переменное напряжение
—
450
Мощность компенсации (кВАр)
—
15
Страна производителя
—
Китай
Высота (мм)
—
290
Условия гарантии
Текст гарантии
Оплата и доставка
Оплата и доставка
Оплата
Оплачивайте покупки удобным способом.
В интернет-магазине доступны следующие варианты оплаты:
Для физических лиц
- Наличные при самовывозе
- Оплата банковской картой при самовывозе
- Оплата по QR-коду при самовывозе
- Оплата по удалённому счёту при заказе доставки курьером
Для юридических лиц
- Безналичный расчёт — запросите счёт на оплату у менеджера по WhatsApp или e-mail
- Наличные при самовывозе
- Оплата банковской картой при самовывозе
Для дилеров
- Для дилеров щитового оборудования предусмотрены специальные условия и скидки
- Размер скидки и условия сотрудничества уточняйте у менеджера
💡 Для заказных позиций, шкафов управления и НКУ индивидуальной сборки условия и размер предоплаты согласовываются отдельно.
Доставка
Осуществляем доставку по Астане и все регионы Казахстана.
Варианты доставки
- Самовывоз со склада (по предварительному согласованию)
- Курьерская доставка по городу
- Отправка транспортными компаниями по РК (СДЭК, КИТ, DPD, Казпочта и др.)
Сроки доставки
- Складские позиции — от 1 до 3 рабочих дней
- Заказные изделия и НКУ — сроки уточняются индивидуально и зависят от комплектации
Стоимость доставки
- Рассчитывается индивидуально
- Зависит от габаритов, веса и региона доставки
- Возможна бесплатная доставка при согласованных условиях
Особые условия для НКУ и шкафов управления
- Щиты поставляются в заводской упаковке
- Перед отгрузкой проводится проверка комплектации
- По запросу предоставляем фото готового изделия
- Паспорта и схемы — в комплекте или в электронном виде
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
CHINT · Конденсаторы силовые · серия NWC6
NWC6

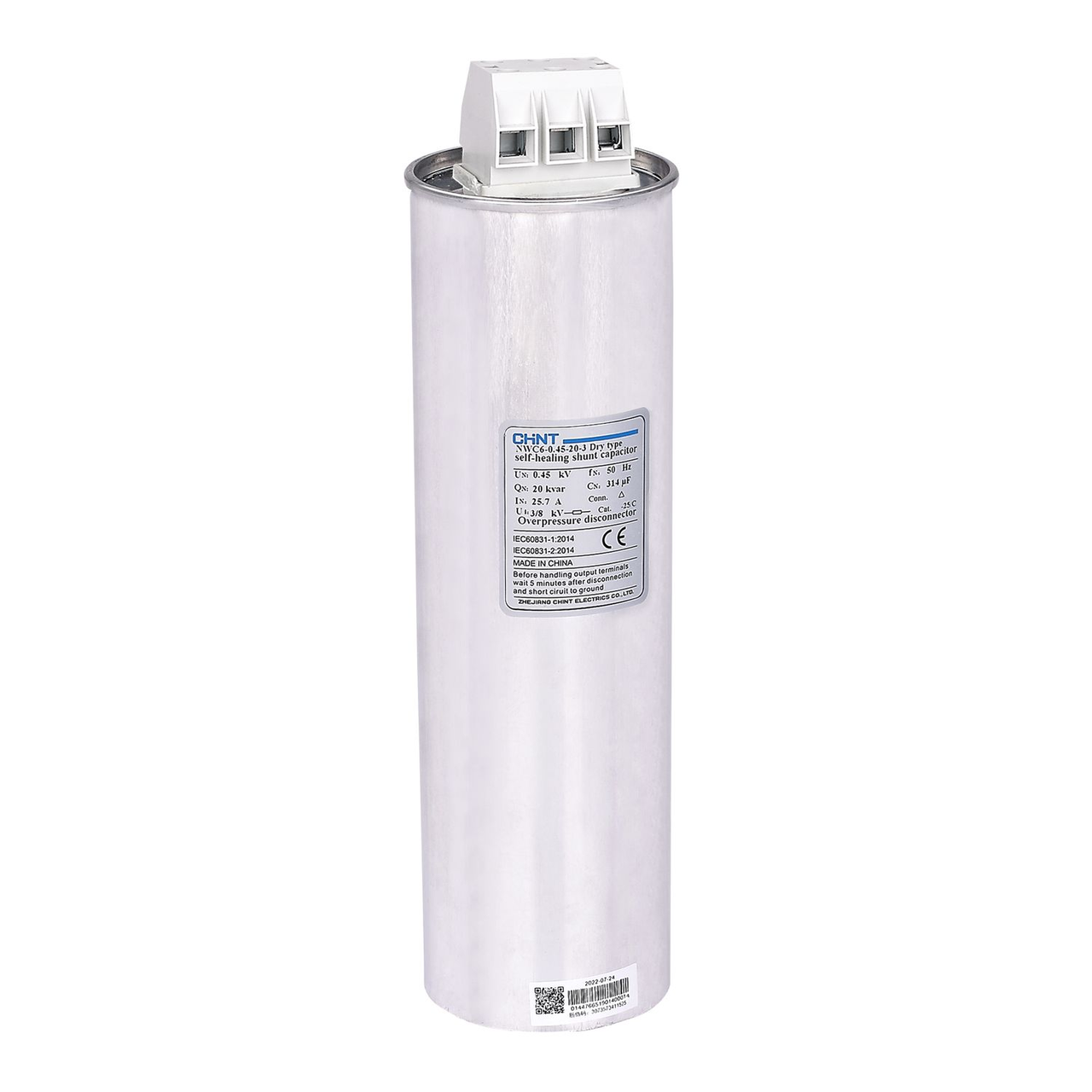

Конденсаторы с сухим диэлектриком CHINT NWC6
Трёхфазные самовосстанавливающиеся конденсаторы для компенсации реактивной мощности в сетях переменного тока 220–525 В. Сухой огнеупорный наполнитель — безопасность без масла.
Доступные исполнения (примеры артикулов):
NWC6-0.4-10-3
NWC6-0.45-20-3
NWC6-0.45-30-3
NWC6-0.525-25-3
NWC6-0.48-15-3
NWC6-0.45-5-3YN
Номинальное напряжение
0,23–0,525кВ
Мощность
1–40кВАр
Частота
50 / 60Гц
Срок службы
≥ 200 000ч
Потери
≤ 0,2Вт/кВАр
Допуск по ёмкости
−5 / +10%
Преимущества серии NWC6
Сухой диэлектрикБез масла — пожаробезопасность, упрощённая утилизация
СамовосстановлениеПлёночная конструкция восстанавливает диэлектрик после пробоя
Широкий ряд напряжений0,23 / 0,25 / 0,4 / 0,45 / 0,48 / 0,525 кВ — под любую сеть
Защита от давленияВстроенное устройство отключения при выходе из строя
Долгий ресурс≥ 200 000 ч; соответствие ГОСТ IEC 60831-1:2014
Декларация ТР ТС004/2011, действие до 27.06.2027
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 0,23 / 0,25 / 0,4 / 0,45 / 0,48 / 0,525 кВ |
| Номинальная частота | 50 / 60 Гц |
| Номинальная мощность | 1–40 кВАр |
| Допуск по ёмкости | −5…+10 % |
| Макс. превышение напряжения | 1,1 Uн (не более 8 ч / 24 ч) |
| Макс. превышение тока | 1,3 Iн; 1,6 Iн — 2 ч/сут; 2,0 Iн — 30 мин/сут |
| Пусковой ток | 200 Iн |
| Выдерживаемое напряжение межэлектродное | 2,15 Uн, 10 с |
| Выдерживаемое напряжение полюс–корпус | 3,6 кВ, 60 с |
| Потери | ≤ 0,2 Вт/кВАр |
| Требования к гармоникам | THDU ≤ 5%, THDI ≤ 20% |
| Срок службы | ≥ 200 000 ч |
| Температура эксплуатации | −25…+50 °C (среднее за 24 ч ≤ +35 °C) |
| Относительная влажность | ≤ 50% при +40 °C; ≤ 90% при +20 °C |
| Высота над уровнем моря | ≤ 2000 м |
| Стандарт соответствия | ГОСТ IEC 60831-1:2014 |
| Гарантия | 18 мес. с ввода в эксплуатацию, но не более 24 мес. с отгрузки |
Выбор номинального напряжения конденсатора
| Напряжение сети | Рекомендуемое Uн конденсатора | Примечание |
|---|---|---|
| AC 127/220 В | 0,25 кВ | 50 Гц или исполнение на 60 Гц под заказ |
| AC 220/380 В | 0,45 кВ | 50 Гц или исполнение на 60 Гц под заказ |
📌 Для сетей 380 В рекомендуем 0,45 кВ
Выбор конденсатора с запасом по напряжению увеличивает срок службы, особенно при искажениях напряжения в сети (наличие частотных преобразователей, выпрямителей, дуговых печей).
Модельный ряд — 0,4 кВ и 0,45 кВ (50 Гц)
| Модель | Uн, кВ | Qн, кВАр | С, мкФ | Iн, А | Габариты Ø×В, мм | Болт |
|---|---|---|---|---|---|---|
| NWC6-0.4-3-3T | 0,4 | 3 | 59,7 | 4,3 | ø60×175 | M10×10 |
| NWC6-0.4-5-3T | 0,4 | 5 | 99 | 7,2 | ø60×175 | M10×10 |
| NWC6-0.4-7.5-3T | 0,4 | 7,5 | 149 | 10,8 | ø60×240 | M10×10 |
| NWC6-0.4-3-3 | 0,4 | 3 | 59,7 | 4,3 | ø76×280 | M12×16 |
| NWC6-0.4-5-3 | 0,4 | 5 | 99 | 7,2 | ø76×280 | M12×16 |
| NWC6-0.4-7.5-3 | 0,4 | 7,5 | 149 | 10,8 | ø76×280 | M12×16 |
| NWC6-0.4-10-3 | 0,4 | 10 | 199 | 14,4 | ø76×240 | M12×16 |
| NWC6-0.4-15-3 | 0,4 | 15 | 298 | 21,7 | ø76×290 | M12×16 |
| NWC6-0.4-16-3 | 0,4 | 16 | 318 | 23,1 | ø76×290 | M12×16 |
| NWC6-0.4-20-3 | 0,4 | 20 | 398 | 28,9 | ø86×290 | M12×16 |
| NWC6-0.4-25-3 | 0,4 | 25 | 497 | 36,1 | ø96×290 | M16×25 |
| NWC6-0.4-30-3 | 0,4 | 30 | 597 | 43,3 | ø106×290 | M16×25 |
| NWC6-0.4-40-3 | 0,4 | 40 | 796 | 57,7 | ø116×290 | M16×25 |
| Модель | Uн, кВ | Qн, кВАр | С, мкФ | Iн, А | Габариты Ø×В, мм | Болт |
|---|---|---|---|---|---|---|
| NWC6-0.45-3-3T | 0,45 | 3 | 47,2 | 3,8 | ø60×175 | M10×10 |
| NWC6-0.45-5-3T | 0,45 | 5 | 79 | 6,4 | ø60×175 | M10×10 |
| NWC6-0.45-7.5-3T | 0,45 | 7,5 | 118 | 9,6 | ø60×240 | M10×10 |
| NWC6-0.45-3-3 | 0,45 | 3 | 47,2 | 3,8 | ø76×180 | M12×16 |
| NWC6-0.45-5-3 | 0,45 | 5 | 79 | 6,4 | ø76×180 | M12×16 |
| NWC6-0.45-7.5-3 | 0,45 | 7,5 | 118 | 9,6 | ø76×180 | M12×16 |
| NWC6-0.45-10-3 | 0,45 | 10 | 157 | 12,8 | ø76×240 | M12×16 |
| NWC6-0.45-15-3 | 0,45 | 15 | 236 | 19,2 | ø76×290 | M12×16 |
| NWC6-0.45-16-3 | 0,45 | 16 | 252 | 20,5 | ø76×290 | M12×16 |
| NWC6-0.45-20-3 | 0,45 | 20 | 314 | 25,7 | ø86×290 | M12×16 |
| NWC6-0.45-25-3 | 0,45 | 25 | 393 | 32,1 | ø96×290 | M16×25 |
| NWC6-0.45-30-3 | 0,45 | 30 | 472 | 38,5 | ø106×290 | M16×25 |
| NWC6-0.45-40-3 | 0,45 | 40 | 629 | 51,3 | ø116×290 | M16×25 |
| NWC6-0.45-5-3YN | 0,45 | 5 | 79 | 6,4 | ø76×240 | M12×16 |
| NWC6-0.45-7.5-3YN | 0,45 | 7,5 | 118 | 9,6 | ø76×240 | M12×16 |
| NWC6-0.45-10-3YN | 0,45 | 10 | 157 | 12,8 | ø76×290 | M12×16 |
| NWC6-0.45-15-3YN | 0,45 | 15 | 236 | 19,2 | ø76×290 | M12×16 |
| NWC6-0.45-20-3YN | 0,45 | 20 | 314 | 25,7 | ø96×290 | M16×25 |
| NWC6-0.45-25-3YN | 0,45 | 25 | 393 | 32,1 | ø106×290 | M16×25 |
| NWC6-0.45-30-3YN | 0,45 | 30 | 472 | 38,5 | ø116×290 | M16×25 |
| Модель | Uн, кВ | Qн, кВАр | С, мкФ | Iн, А | Габариты Ø×В, мм | Болт |
|---|---|---|---|---|---|---|
| — 0,48 кВ — | ||||||
| NWC6-0.48-3-3 | 0,48 | 3 | 41,5 | 3,6 | ø76×180 | M12×16 |
| NWC6-0.48-5-3 | 0,48 | 5 | 69 | 6,0 | ø76×180 | M12×16 |
| NWC6-0.48-10-3 | 0,48 | 10 | 138 | 12,0 | ø76×240 | M12×16 |
| NWC6-0.48-15-3 | 0,48 | 15 | 207 | 18,0 | ø76×290 | M12×16 |
| NWC6-0.48-20-3 | 0,48 | 20 | 277 | 24,0 | ø86×290 | M12×16 |
| NWC6-0.48-25-3 | 0,48 | 25 | 346 | 30,0 | ø96×290 | M16×25 |
| NWC6-0.48-30-3 | 0,48 | 30 | 415 | 36,1 | ø106×290 | M16×25 |
| NWC6-0.48-40-3 | 0,48 | 40 | 277 | 48,1 | ø116×290 | M16×25 |
| — 0,525 кВ — | ||||||
| NWC6-0.525-3-3 | 0,525 | 3 | 34,7 | 3,3 | ø60×240 | M10×10 |
| NWC6-0.525-5-3 | 0,525 | 5 | 58 | 5,5 | ø60×240 | M10×10 |
| NWC6-0.525-10-3 | 0,525 | 10 | 116 | 11,0 | ø76×240 | M12×16 |
| NWC6-0.525-15-3 | 0,525 | 15 | 173 | 16,5 | ø76×290 | M12×16 |
| NWC6-0.525-20-3 | 0,525 | 20 | 231 | 22,0 | ø86×290 | M12×16 |
| NWC6-0.525-25-3 | 0,525 | 25 | 289 | 27,5 | ø96×290 | M16×25 |
| NWC6-0.525-30-3 | 0,525 | 30 | 346 | 33,0 | ø106×290 | M16×25 |
| NWC6-0.525-40-3 | 0,525 | 40 | 462 | 44,0 | ø116×290 | M16×25 |
Сечение подключаемых проводников
| Uн конденсатора | Диапазон ёмкости, мкФ | Мин. сечение провода, мм² |
|---|---|---|
| 0,4 / 0,45 кВ | ≤ 10 | 4,0 |
| 0,4 / 0,45 кВ | 12–20 | 6,0 |
| 0,4 / 0,45 кВ | 24–30 | 10,0 |
Проводимость проводников должна превышать номинальный ток конденсатора минимум в 1,43 раза.
Рекомендации по монтажу и эксплуатации
⚠️ Перед прикосновением к конденсатору
Отключите питание и закоротите контакты конденсатора для снятия остаточного заряда.
При наличии в сети частотных преобразователей, выпрямителей, дуговых или печей средней частоты не рекомендуется подключать конденсаторы напрямую без последовательного реактора.
• Сильные гармонические искажения: последовательный реактор 7% или 14%.
• Средние искажения: повышение номинального напряжения конденсатора, например с 0,45 кВ до 0,525 кВ.
• При стационарном подключении конденсатора параллельно двигателю — контролируйте рабочий ток при запуске.
• Сильные гармонические искажения: последовательный реактор 7% или 14%.
• Средние искажения: повышение номинального напряжения конденсатора, например с 0,45 кВ до 0,525 кВ.
• При стационарном подключении конденсатора параллельно двигателю — контролируйте рабочий ток при запуске.
• Расстояние от верхней плоскости конденсатора до соседних элементов — не менее 20 мм (для работы защиты от давления).
• Зазор между соседними конденсаторами должен обеспечивать достаточное охлаждение.
• Для ограничения пускового тока (200 Iн) используйте последовательный реактор или специальные контакторы серии CJ19.
• При работе трансформатора на холостом ходу конденсатор должен быть отключён (риск перекомпенсации).
• Зазор между соседними конденсаторами должен обеспечивать достаточное охлаждение.
• Для ограничения пускового тока (200 Iн) используйте последовательный реактор или специальные контакторы серии CJ19.
• При работе трансформатора на холостом ходу конденсатор должен быть отключён (риск перекомпенсации).
• Периодически измеряйте рабочий ток и температуру поверхности корпуса.
• Признак неисправности или окончания ресурса — вспучивание верхней крышки. Такой конденсатор подлежит немедленной замене.
• Конденсаторы для тропического климата и высокогорья (свыше 2000 м) — выбирайте исполнение с повышенным номинальным напряжением.
• Признак неисправности или окончания ресурса — вспучивание верхней крышки. Такой конденсатор подлежит немедленной замене.
• Конденсаторы для тропического климата и высокогорья (свыше 2000 м) — выбирайте исполнение с повышенным номинальным напряжением.
Часто задаваемые вопросы
Чем конденсатор с сухим диэлектриком лучше масляного?
Сухой огнеупорный наполнитель исключает риск разлива масла и возгорания. Такие конденсаторы безопаснее при аварийной ситуации и проще в утилизации — соответствуют современным требованиям по пожаробезопасности в НКУ.
Какое напряжение выбрать для сети 380 В?
Для промышленных сетей 380 В рекомендуется исполнение 0,45 кВ — это обеспечивает запас 18% по напряжению и продлевает срок службы. При наличии гармоник рассмотрите вариант 0,525 кВ с последовательным реактором.
Нужен ли реактор при подключении в УКРМ?
При значительных гармонических искажениях (ЧРП, выпрямители, дуговые печи) — да, реактор 7% или 14% обязателен. В чистых сетях без нелинейных нагрузок конденсатор может работать без реактора.
Как декодировать артикул NWC6-0.45-30-3?
NWC6 — серия; 0.45 — номинальное напряжение, кВ; 30 — номинальная мощность, кВАр; 3 — трёхфазное исполнение. Суффикс T означает компактный цилиндр ø60 мм, YN — исполнение с нейтральным выводом.
Какой пусковой ток у конденсаторов NWC6?
Пусковой ток достигает 200 Iн, поэтому для коммутации в УКРМ необходимо применять специализированные контакторы для конденсаторных батарей (например, серии CJ19 / CJ16) или устанавливать токоограничивающие реакторы.
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Оплата и доставка
Оплата
Оплачивайте покупки удобным способом.
В интернет-магазине доступны следующие варианты оплаты:
Для физических лиц
- Наличные при самовывозе
- Оплата банковской картой при самовывозе
- Оплата по QR-коду при самовывозе
- Оплата по удалённому счёту при заказе доставки курьером
Для юридических лиц
- Безналичный расчёт — запросите счёт на оплату у менеджера по WhatsApp или e-mail
- Наличные при самовывозе
- Оплата банковской картой при самовывозе
Для дилеров
- Для дилеров щитового оборудования предусмотрены специальные условия и скидки
- Размер скидки и условия сотрудничества уточняйте у менеджера
💡 Для заказных позиций, шкафов управления и НКУ индивидуальной сборки условия и размер предоплаты согласовываются отдельно.
Доставка
Осуществляем доставку по Астане и все регионы Казахстана.
Варианты доставки
- Самовывоз со склада (по предварительному согласованию)
- Курьерская доставка по городу
- Отправка транспортными компаниями по РК (СДЭК, КИТ, DPD, Казпочта и др.)
Сроки доставки
- Складские позиции — от 1 до 3 рабочих дней
- Заказные изделия и НКУ — сроки уточняются индивидуально и зависят от комплектации
Стоимость доставки
- Рассчитывается индивидуально
- Зависит от габаритов, веса и региона доставки
- Возможна бесплатная доставка при согласованных условиях
Особые условия для НКУ и шкафов управления
- Щиты поставляются в заводской упаковке
- Перед отгрузкой проводится проверка комплектации
- По запросу предоставляем фото готового изделия
- Паспорта и схемы — в комплекте или в электронном виде
Дополнительная вкладка, для размещения информации о магазине, доставке или любого другого важного контента. Поможет вам ответить на интересующие покупателя вопросы и развеять его сомнения в покупке. Используйте её по своему усмотрению.
Вы можете убрать её или вернуть обратно, изменив одну галочку в настройках компонента. Очень удобно.
CHINT — надежная электротехника для промышленности и инфраструктуры
CHINT — международный производитель электротехнического оборудования, предлагающий сертифицированные решения для промышленной автоматизации, энергетики, коммерческого и гражданского строительства.
- Собственная система контроля качества и испытаний
- Доступная цена за счет автоматизированного производства
- Международные сертификаты и соответствие экологическим стандартам
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
