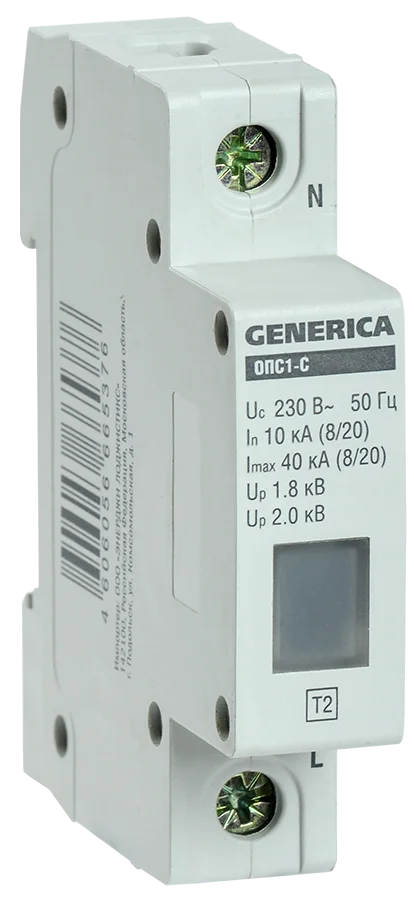

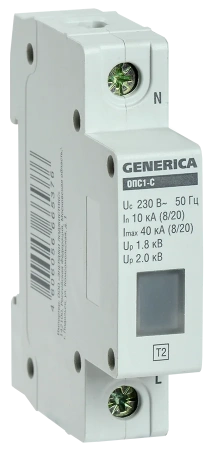

Ограничитель импульсных перенапряжений ОПС1-C 1Р Iразряда=10/40кА 230V GENERICA

Ограничитель импульсных перенапряжений ОПС1-C 1Р 10/40кА 230V GENERICA

Назначение

Ограничитель импульсных перенапряжений ОПС1-C 1Р 10/40кА 230В GENERICA — это устройство, предназначенное для защиты электроустановок и оборудования от импульсных перенапряжений, возникающих, как правило, в результате грозовых разрядов или коммутационных процессов в электрических сетях.

ОПС1-C служит для:

• Защиты оборудования от высокоэнергетических импульсов перенапряжения;

• Защиты фазного провода относительно "земли" или "нуля" в однофазных сетях 230 В;

• Повышения надежности работы систем электроснабжения и увеличения срока службы подключённого оборудования.

Принцип работы

• Устройство основано на работе варистора — полупроводникового элемента, сопротивление которого резко падает при превышении определённого порога напряжения.

• При нормальной работе сети варистор имеет высокое сопротивление и не влияет на цепь.

• При возникновении импульсного перенапряжения (например, при ударе молнии) варистор резко снижает сопротивление и направляет избыточную энергию на "землю", предотвращая прохождение импульса к защищаемому оборудованию.

• После снятия перенапряжения варистор возвращается в исходное состояние.

🏭 Область применения

• Жилые здания и частные дома;

• Административные и офисные здания;

• Производственные предприятия и цеха;

• Щиты ввода и распределения (ВРУ, ЩО);

• Телекоммуникационные и серверные стойки;

• Объекты с чувствительным электронным оборудованием (медицинские, лабораторные, вычислительные центры).

✅ Преимущества

• Компактный модульный корпус для установки на DIN-рейку;

• Быстрая реакция на импульс (наносекунды);

• Способность рассеивать мощные импульсы (до 40 кА);

• Светодиодная индикация состояния (встроенный индикатор работоспособности варистора);

• Используется оксидно-цинковый варистор;

• Материал корпуса из огнеупорного пластика.

Рекомендации по монтажу

• Устанавливается в распределительном щите на стандартную DIN-рейку 35 мм;

• Подключение производится к фазному проводу и заземлению;

• Желательно использовать короткие и прямые соединения проводов для минимизации импеданса (не более 0,5 м длиной);

• Сечение подключаемых проводов — не менее 6 мм² (для надёжного отвода тока);

• Обязательно наличие рабочего заземления (R ≤ 4 Ом);

• При необходимости — использование каскадной защиты (ОПН типа 1 → ОПН типа 2 → ОПН типа 3).

Рекомендации по эксплуатации

• Периодически проверять индикатор состояния — если он сигнализирует неисправность (обычно красный цвет), устройство подлежит замене;

• Не допускать воздействия пыли, влаги и агрессивных сред — при размещении вне помещений использовать соответствующие защитные оболочки;

• Проводить визуальные осмотры при техническом обслуживании щитов;

• Обеспечить регулярную проверку состояния заземления;

• При наличии большого количества импульсов (в грозоопасных зонах) — предусмотреть частую проверку и плановую замену устройств.

Технические характеристики
