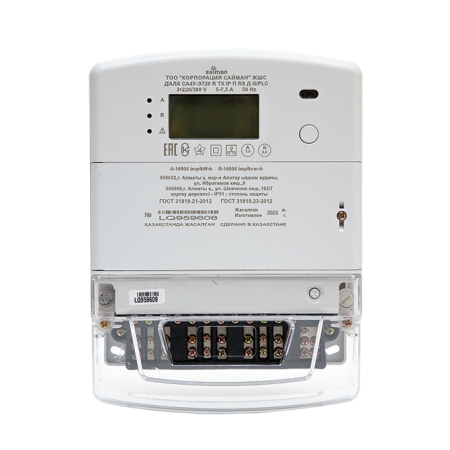

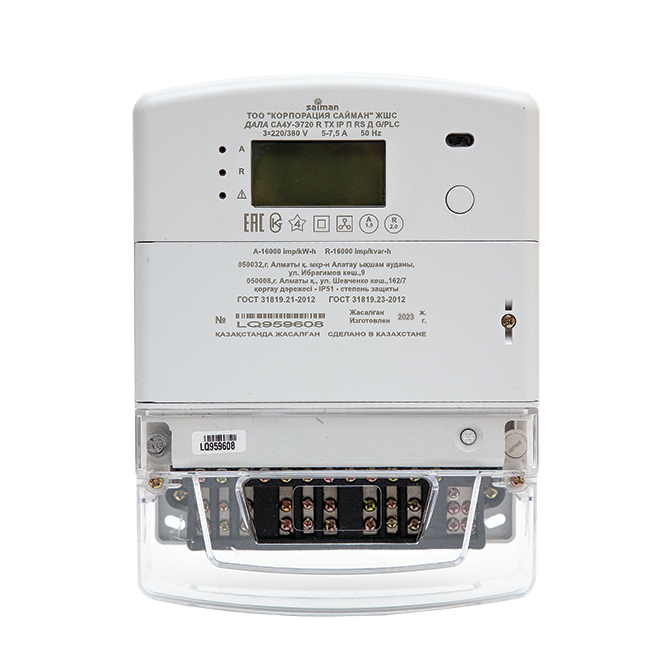

Счетчик трехфазный многотарифный ДАЛА СА4У-Э720 5-7.5А 400V (R TX IP П RS Д) G/PLC Saiman

<p>Электронный счетчик активной энергии переменного тока трехфазный ДАЛА СА4У-Э720 R TX IP П RS Д G/PLC Код LQ с телеметрическим выходом предназначен для: учета активной и реактивной, потребленной и генерируемой электрической энергии в трехфазных четырехпроводных цепях переменного тока по одному или нескольким тарифам со съемными взаимозаменяемыми PLC-модулем и G-модулем.</p>

<p>Подключение через трансформаторы тока.</p>

<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>
<p>Класс точности</p>

<p>По активной энергии в цепи фазы (F)</p>

<p>По реактивной энергии в цепи фазы (F)</p>
</td>
<td>
<p>1,0</p>

<p>2,0</p>
</td>
</tr>
<tr>
<td>Номинальное напряжение, V</td>
<td>3x220/380</td>
</tr>
<tr>
<td>Предельный рабочий диапазон напряжений, V</td>
<td>от 0,8 до 1,15 Vном</td>
</tr>
<tr>
<td>Номинальный ток (максимальный ток), А</td>
<td>5 (7,5)</td>
</tr>
<tr>
<td>Номинальное значение частоты сети, Hz</td>
<td>50 ± 2%</td>
</tr>
<tr>
<td>Порог чувствительности счетчика не более, А, не более</td>
<td>0,01</td>
</tr>
<tr>
<td>
<p>Активная и полная потребляемая мощность по цепям</p>

<p>напряжения, не более, W и V•А соответственно</p>
</td>
<td>2,0 и 10</td>
</tr>
<tr>
<td>Потребляемая мощность по цепям тока, не более, V•А</td>
<td>4,0</td>
</tr>
<tr>
<td>
<p>Телеметрический выход с передаточным числом,</p>

<p>imp/kW•h, imp/kvar•h</p>
</td>
<td>16000</td>
</tr>
<tr>
<td>Погрешность хода часов, не более, сек/сут</td>
<td> 2,0</td>
</tr>
<tr>
<td>Габаритные размеры, не более, mm</td>
<td>244,5*180*96</td>
</tr>
<tr>
<td>Установочные размеры, не более, mm</td>
<td>197,5*154</td>
</tr>
<tr>
<td>Масса, kg</td>
<td>1,605±001</td>
</tr>
<tr>
<td>Межповерочный интервал, лет</td>
<td>8</td>
</tr>
<tr>
<td>Срок службы, лет</td>
<td>24</td>
</tr>
<tr>
<td>Гарантийный срок, лет</td>
<td>1,5</td>
</tr>
<tr>
<td>
<p>При отключении напряжения сети часы работают от</p>

<p>резервного источника питания. Ресурс резервного</p>

<p>источника питания, лет</p>
</td>
<td>10</td>
</tr>
<tr>
<td>Число тарифных зон</td>
<td>1-4</td>
</tr>
<tr>
<td>Цена младшего разряда дисплея, kW•h, kvar•h</td>
<td>0,01</td>
</tr>
<tr>
<td>Тип счетного механизма</td>
<td>дисплей (ЖКИ)</td>
</tr>
<tr>
<td>Емкость счетного механизма, kW•h</td>
<td>999999,99</td>
</tr>
<tr>
<td>Степень защиты корпуса</td>
<td>IP51</td>
</tr>
<tr>
<td>Средняя наработка до отказа, h</td>
<td>150000</td>
</tr>
<tr>
<td>Максимальный ток встроенного реле, А</td>
<td>120</td>
</tr>
<tr>
<td>Реле управления нагрузкой</td>
<td>-</td>
</tr>
<tr>
<td>PLC-модуль</td>
<td>+</td>
</tr>
<tr>
<td>G-модуль</td>
<td>+</td>
</tr>
<tr>
<td>Модуль LoRaWAN</td>
<td>-</td>
</tr>
<tr>
<td>Инфракрасный порт IrDa</td>
<td>+</td>
</tr>
<tr>
<td>Память</td>
<td>+</td>
</tr>
<tr>
<td>Интерфейс RS-485</td>
<td>+</td>
</tr>
<tr>
<td>Датчик фиксации магнитного воздействия</td>
<td>+</td>
</tr>
<tr>
<td>Рабочий диапазон, °С</td>
<td>-40°С...+60°С</td>
</tr>
</tbody>
</table>

<h2>Схема подключения </h2>
