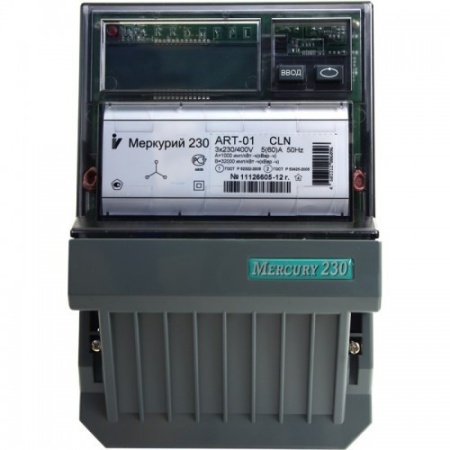

Счетчик трехфазный многотарифный Меркурий 230 АRT-01, 400 В, 60 А, CLN

<h2>🔌 Счетчик трёхфазный многотарифный МЕРКУРИЙ-230 АRT-01 CLN (5-60А) 3х230/400В PLC</h2>

<hr />
<h2>📌 Назначение</h2>

<p>Счётчик МЕРКУРИЙ-230 АRT-01 CLN предназначен для:</p>

<ul>
<li>
<p>однонаправленного многотарифного учёта активной и реактивной электроэнергии;</p>
</li>
<li>
<p>измерения параметров электрической сети в трёхфазных 3- и 4-проводных системах переменного тока;</p>
</li>
<li>
<p>хранения накопленной информации, формирования событий и передачи данных в системы АИИС КУЭ через интерфейсы CAN и PLC;</p>
</li>
<li>
<p>учёта технических потерь в линиях и трансформаторах.</p>
</li>
</ul>

<p>Применяется для точного коммерческого учёта и автоматизированных систем контроля и управления энергоресурсами.</p>

<hr />
<h2>⚙️ Принцип работы</h2>

<p>Счётчик производит измерение параметров электроэнергии (ток, напряжение, активная и реактивная мощность), распределяет их по тарифам согласно заданному расписанию и сохраняет данные во внутренней памяти.<br />
Информация отображается на ЖКИ-дисплее и передаётся через интерфейсы CAN / PLC в центры сбора данных.<br />
Счётчик автоматически фиксирует события (снятие пломбы, вмешательства, отклонения качества электроэнергии) и обеспечивает их хранение.</p>

<hr />
<h2>✅ Преимущества</h2>

<ul>
<li>
<p>📊 Многотарифный учёт с поддержкой до 4 тарифов и 16 временных зон.</p>
</li>
<li>
<p>🔒 Энергонезависимая электронная пломба и журнал событий.</p>
</li>
<li>
<p>⚡ Измерение качества электроэнергии (частота, коэффициент мощности, углы напряжений).</p>
</li>
<li>
<p>🔄 Профиль мощности с глубиной хранения до 85 суток.</p>
</li>
<li>
<p>🔧 Автодиагностика и регистрация ошибок.</p>
</li>
<li>
<p>🔌 Интерфейсы CAN, PLC для интеграции в АСКУЭ.</p>
</li>
<li>
<p>🕒 Долговечность – межповерочный интервал 10 лет.</p>
</li>
<li>
<p>🌡️ Широкий диапазон температур эксплуатации: от -40 до +55 °C.</p>
</li>
</ul>

<hr />
<h2>🏢 Где применяется</h2>

<ul>
<li>
<p>жилые и коммерческие здания;</p>
</li>
<li>
<p>промышленные предприятия;</p>
</li>
<li>
<p>энергетические компании;</p>
</li>
<li>
<p>объекты с многотарифным учётом электроэнергии;</p>
</li>
<li>
<p>системы АИИС КУЭ и АСКУЭ.</p>
</li>
</ul>

<hr />
<h2>🛠 Рекомендации по монтажу и эксплуатации</h2>

<ul>
<li>
<p>устанавливать в закрытых помещениях или в щитах/шкафах с защитой от пыли и влаги;</p>
</li>
<li>
<p>подключение выполнять квалифицированным персоналом;</p>
</li>
<li>
<p>использовать только сертифицированные токовые цепи и защитные устройства;</p>
</li>
<li>
<p>проверять исправность и точность работы в установленные сроки поверки (1 раз в 10 лет);</p>
</li>
<li>
<p>избегать механических повреждений и превышения номинальных токовых нагрузок.</p>
</li>
</ul>

<hr />
<h2>📊 Технические характеристики</h2>

<table>
<thead>
<tr>
<th style="text-align: left;">Параметр</th>
<th style="text-align: left;">Значение</th>
</tr>
</thead>
<tbody>
<tr>
<td>Номинальное напряжение</td>
<td>3×230/400 В</td>
</tr>
<tr>
<td>Базовый / максимальный ток</td>
<td>5 / 60 А</td>
</tr>
<tr>
<td>Класс точности (активная/реактивная)</td>
<td>1 / 2</td>
</tr>
<tr>
<td>Количество тарифов</td>
<td>4</td>
</tr>
<tr>
<td>Интерфейсы связи</td>
<td>CAN, PLC</td>
</tr>
<tr>
<td>Сохранность данных при отключении питания</td>
<td>10 лет</td>
</tr>
<tr>
<td>Межповерочный интервал</td>
<td>10 лет</td>
</tr>
<tr>
<td>Гарантийный срок</td>
<td>3 года</td>
</tr>
<tr>
<td>Наработка на отказ</td>
<td>210 000 ч</td>
</tr>
<tr>
<td>Рабочая температура</td>
<td>от -40 до +55 °С</td>
</tr>
<tr>
<td>Масса</td>
<td>не более 1,5 кг</td>
</tr>
<tr>
<td>Габариты (Д×Ш×В)</td>
<td>170×74×258 мм</td>
</tr>
<tr>
<td>Потребляемая мощность цепью тока</td>
<td>≤ 0,1 В·А</td>
</tr>
<tr>
<td>Ток потребления интерфейсов RS-485/CAN</td>
<td>30 мА</td>
</tr>
<tr>
<td>Ток потребления от резервного питания</td>
<td>150 мА</td>
</tr>
</tbody>
</table>

<hr />
<h2>🔑 Ключевые особенности модели ART-01 CLN</h2>

<ul>
<li>прямое включение 5–60 А;</li>
<li>интерфейсы CAN и PLC для передачи данных;</li>
<li>поддержка многотарифного учёта;</li>
<li>электронная защита от несанкционированного доступа.</li>
</ul>

<hr />
<p>📍 Оптимально подходит для систем учёта электроэнергии в Казахстане с возможностью интеграции в интеллектуальные сети и автоматизированные комплексы управления.</p>

<h3>Условные обозначения: Меркурий 230 ART-0X P Q R (C I L) S D N</h3>

<p>А – учет активной энергии;<br />
R – учет реактивной энергии;<br />
Т – внутренний тарификатор, электронные пломбы;<br />
ОХ — модификации, подразделяемые по току, напряжению и классу точности;</p>

<table>
<tbody>
<tr>
<td>ОХ</td>
<td>Номин. напряжение, В</td>
<td>Номин(базовый) ток, А</td>
<td>Максимальный ток, А</td>
</tr>
<tr>
<td>00</td>
<td>3*57,7/100</td>
<td>5</td>
<td>7,5</td>
</tr>
<tr>
<td>01</td>
<td>3*230/400</td>
<td>5</td>
<td>60</td>
</tr>
<tr>
<td>02</td>
<td>3*230/400</td>
<td>10</td>
<td>100</td>
</tr>
<tr>
<td>03</td>
<td>3*230/400</td>
<td>5</td>
<td>7,5</td>
</tr>
</tbody>
</table>

<p>Р – наличие профиля, журнала событий, учета технических потерь и других дополнительных функций;<br />
Q – измерение показателей качества электроэнергии;<br />
R – интерфейс RS-485 (С – CAN, I – IrDA, L – PLC);<br />
S – внутреннее питание интерфейса RS-485 и модема GSM;<br />
D – наличие входа резервного питания;<br />
N – наличие электронной пломбы;<br />
I – IrDA (инфракрасный порт;<br />
C – CAN;<br />
Lх – PLС (L2-PLCII, L4-PRIME, L5-G3PLC).</p>
