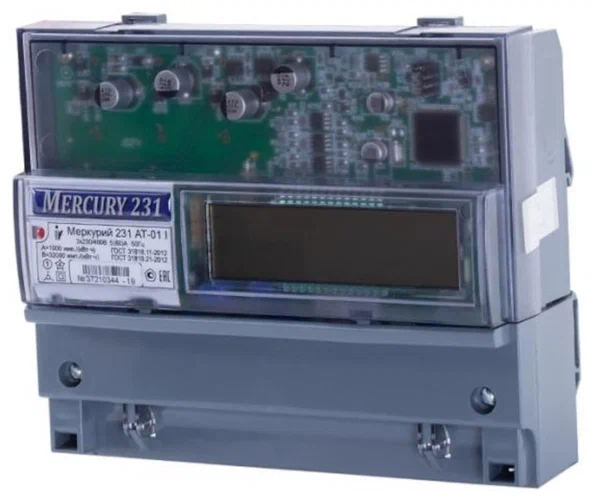

Счетчик трехфазный многотарифный Меркурий 231 АТ-01, 400 В, 60 А, оптопорт, RS485

<h2>Описание</h2>

<p>Трехфазный многотарифный счетчик МЕРКУРИЙ 231 АТ-01 предназначен для учета активной электрической энергии в сетях с напряжением 3×230/400В и номинальным током до 60А.</p>

<p>Используется в промышленности, на предприятиях, в офисных зданиях и многоквартирных домах для точного измерения потребления электроэнергии по нескольким тарифам.</p>

<hr />
<h3>Принцип работы</h3>

<ol>
<li>Счетчик измеряет активную электрическую энергию, проходящую через его цепи, используя цифровые технологии.</li>
<li>Встроенный микропроцессор анализирует параметры сети и фиксирует потребление энергии по различным тарифным зонам.</li>
<li>ИК-порт (инфракрасный интерфейс) позволяет дистанционно считывать данные без необходимости вскрытия корпуса.</li>
</ol>

<p>Основные функции:</p>

<ul>
<li>Учет электроэнергии по нескольким тарифам (до 4-х тарифов).</li>
<li>Автоматический переход между тарифами по расписанию.</li>
<li>Архивирование данных о потреблении.</li>
<li>Возможность интеграции в системы АСКУЭ (Автоматизированные системы коммерческого учета электроэнергии).</li>
<li>Отображение параметров сети (ток, напряжение, мощность).</li>
</ul>

<hr />
<h3>Преимущества</h3>

<ul>
<li>Многотарифный учет – возможность программирования до 4-х тарифов позволяет снизить затраты на электроэнергию.</li>
<li>Встроенный ИК-порт – удобное считывание данных без физического подключения.</li>
<li>Высокая точность – класс точности 1.0 (ГОСТ 31818.11-2012).</li>
<li>Широкий диапазон токов – от 5 А до 60 А, что делает его универсальным для различных нагрузок.</li>
<li>Надежность – долговечность, защищенность от несанкционированного вмешательства, антимагнитная защита.</li>
<li>Совместимость с АСКУЭ – позволяет дистанционно контролировать потребление электроэнергии.</li>
<li>Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
<ul>
<li>энергия всего от сброса показаний;</li>
<li>энергия на начало текущих и предыдущих суток;</li>
<li>энергия на начало текущего и 11 предыдущих месяцев;</li>
<li>энергия на начало текущего и предыдущего года;</li>
<li>расход за текущие и предыдущие сутки;</li>
<li>расход за текущий и 11 предыдущих месяцев.</li>
</ul>
</li>
<li>Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток.<br />
Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута</li>
<li>Функция пофазного многотарифного учета</li>
<li>Учёт технических потерь в линиях электропередач и силовых трансформаторах</li>
<li>Измерение параметров электрической сети:
<ul>
<li>мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;</li>
<li>действующие значения фазных токов и напряжений;</li>
<li>значения углов между фазными напряжениями;</li>
<li>частота сети;</li>
<li>коэффициенты мощности по каждой фазе и по сумме фаз.</li>
</ul>
</li>
<li>Профиль мощности и профиль мощности технических потерь с произвольным временем усреднения от 1 до 45 минут. Глубина хранения 85 суток для времени усреднения 30 минут</li>
<li>Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием</li>
<li>Ведение журналов событий, включая события показателей качества электроэнергии</li>
<li>Возможность подключения резервного питания</li>
<li>Наличие многофункциональных импульсных выходов, в том числе с функцией управления нагрузкой</li>
<li>Автоматическая самодиагностика с индикацией ошибок</li>
<li>Энергонезависимая электронная пломба</li>
<li>Запись несанкционированных воздействий в нестираемые журналы событий</li>
</ul>

<hr />
<h3>Область применения</h3>

<ul>
<li>Промышленные объекты.</li>
<li>Офисные и торговые центры.</li>
<li>Жилые многоквартирные дома.</li>
<li>Частные дома и коттеджи.</li>
<li>Государственные учреждения и предприятия ЖКХ.</li>
</ul>

<hr />
<h2>Технические характеристики</h2>

<table>
<thead>
<tr>
<th style="text-align: left;">Характеристика</th>
<th style="text-align: left;">Значение</th>
</tr>
</thead>
<tbody>
<tr>
<td>Класс точности (актив./реактив.)<br />
- трансформаторного включения<br />
- непосредственного включения</td>
<td><br />
0,2S/0.5; 0,5S/1,0<br />
1,0/ 2,0</td>
</tr>
<tr>
<td>Номинальное напряжение, В<br />
непосредственного включения</td>
<td><br />
3*230/400</td>
</tr>
<tr>
<td>Установленный диапазон рабочих напряжений, В<br />
Расширенный рабочий диапазон напряжений, В<br />
Предельный рабочий диапазон напряжений, В</td>
<td>207...253 (при Uном=230)<br />
184...264<br />
0...264</td>
</tr>
<tr>
<td>Номинальный (максимальный) ток, А<br />
- непосредственного включения</td>
<td><br />
5(60)</td>
</tr>
<tr>
<td>Частота сети , Гц</td>
<td>49...51</td>
</tr>
<tr>
<td>Максимальный ток для счётчиков трансформаторного включения в течении 0,5 сек, А<br />
- для Iмакс=10А</td>
<td><br />
40<br />
200</td>
</tr>
<tr>
<td>Максимальный ток для счётчиков прямого включения в течении 10 мсек, А<br />
- для IМАКС=60А<br />
- для IМАКС=100А</td>
<td><br />
1800<br />
3000</td>
</tr>
<tr>
<td>Стартовый ток (чувствительность), А<br />
- для Iном(макс)=5(10)А, Uном=57,7 или 230B<br />
- для Iном(макс)=5(60)А, Uном=230B<br />
- для Iном(макс)=5(100)А, Uном=230B</td>
<td><br />
0,005<br />
0,020<br />
0,020</td>
</tr>
<tr>
<td>Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более<br />
для Uном=57,7<br />
для Uном=230</td>
<td><br />
1,0 / 2,0<br />
1,0 / 9,0</td>
</tr>
<tr>
<td>Напряжение внешнего резервного питания (для модификаций -00 и -03), В</td>
<td>230 В</td>
</tr>
<tr>
<td>Полная мощность, потребляемая цепью тока не более, В*А</td>
<td>0,3</td>
</tr>
<tr>
<td>Количество тарифов</td>
<td>1...4</td>
</tr>
<tr>
<td>Количество тарифных сезонов (месяцев)</td>
<td>12</td>
</tr>
<tr>
<td>Точность хода часов при t=20± 5 °C, с/сутки</td>
<td>± 0,5</td>
</tr>
<tr>
<td>
<p>Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар:</p>

<p>- для Iном(макс)=5(10)А, Uном=57,7 или 230B (ART­00)</p>

<p>- для Iном(макс)=5(10)А, Uном=230B (ART­03)</p>

<p>- для Iном(макс)=5(60)А, Uном=230B (ART­01)</p>

<p>- для Iном(макс)=5(100)А, Uном=230B (ART­02)</p>
</td>
<td>
<p>5000/160000</p>

<p>1000/160000</p>

<p>500/32000</p>

<p>250/16000</p>
</td>
</tr>
<tr>
<td>Сохранность данных при перерывах питания, лет<br />
- постоянной информации<br />
- оперативной информации</td>
<td><br />
40<br />
10</td>
</tr>
<tr>
<td>Защита информации</td>
<td>два уровня доступа и аппаратная защита памяти метрологических коэффициентов</td>
</tr>
<tr>
<td>Цифровые интерфейсы встроенные</td>
<td>оптопорт, RS-485</td>
</tr>
<tr>
<td>Скорость обмена, бит/с:</td>
<td>300 - 115200</td>
</tr>
<tr>
<td>Самодиагностика счётчика</td>
<td>есть</td>
</tr>
<tr>
<td>Степень защиты корпуса</td>
<td>IP54</td>
</tr>
<tr>
<td>Диапазон температур, °С</td>
<td>от - 45 до +75</td>
</tr>
<tr>
<td>Межповерочный интервал, лет</td>
<td>16</td>
</tr>
<tr>
<td>Масса,кг</td>
<td>не более 1,6</td>
</tr>
<tr>
<td>Габариты (длина, ширина, высота), мм</td>
<td>173,5x65x288,5</td>
</tr>
<tr>
<td>Средняя наработка на отказ, ч</td>
<td>220000</td>
</tr>
<tr>
<td>Срок службы не менее, лет</td>
<td>30</td>
</tr>
<tr>
<td>Гарантия производителя, лет</td>
<td>3</td>
</tr>
</tbody>
</table>

<p>Условные обозначения: Меркурий 234 ART2-0X DPOB RLxFx</p>

<p>А – учет активной энергии;<br />
R – учет реактивной энергии;<br />
Т – внутренний тарификатор, электронные пломбы;<br />
2 – два направления учета (прием и отдача);<br />
0Х – модификации, подразделяемые по току, напряжению и классу точности;</p>

<table>
<thead>
<tr>
<th>ОХ</th>
<th>Номин. напряжение, В</th>
<th>Номин. (базовый) ток, А</th>
<th>Максимальный ток, А</th>
<th>Класс точности</th>
</tr>
</thead>
<tbody>
<tr>
<td>00</td>
<td>3*57/100</td>
<td>5</td>
<td>10</td>
<td>0,2S/0,5 или 0,5S/1</td>
</tr>
<tr>
<td>01</td>
<td>3*230/400</td>
<td>5</td>
<td>60</td>
<td>1,0/2,0</td>
</tr>
<tr>
<td>02</td>
<td>3*230/400</td>
<td>5</td>
<td>100</td>
<td>1,0/2,0</td>
</tr>
<tr>
<td>03</td>
<td>3*230/400</td>
<td>5</td>
<td>10</td>
<td>0,2S/0,5 или 0,5S/1</td>
</tr>
</tbody>
</table>

<p>Функциональные возможности (DPOKxB):<br />
D — наличие протокола DLMS/COSEM, СПОДЭС,<br />
Р — расширенные программные функции,<br />
О — встроенное силовое реле отключения нагрузки,<br />
В — подсветка ЖКИ<br />
Тип встроенного интерфейса (RLxGxEFx):<br />
R – RS-485,<br />
Lх – модем PLC I,<br />
Fx — радиомодем RF (F03 – ZigBee, F04 – LoRaWAN Лартех, F05 – ISM868, F06 – Аура360, F07 – LoRaWAN Вега, F08 – Комета, F09 - XNB).</p>

<h3>Рекомендации по монтажу и эксплуатации</h3>

<p>✅ Монтаж:</p>

<ul>
<li>Устанавливать в сухих помещениях или в защитных шкафах.</li>
<li>Крепление на DIN-рейку или монтажную панель.</li>
<li>Подключение должен выполнять квалифицированный электрик.</li>
<li>Соблюдать схему подключения в соответствии с документацией.</li>
</ul>

<p>✅ Эксплуатация:</p>

<ul>
<li>Периодически проверять пломбы на отсутствие повреждений.</li>
<li>Не допускать воздействия влаги и пыли.</li>
<li>При необходимости считывания данных использовать ИК-порт или интерфейс связи.</li>
<li>Проверять соответствие тарифного расписания актуальному графику энергоснабжающей организации.</li>
</ul>

<p>Важно! Перед вводом в эксплуатацию требуется официальная первичная поверка!</p>

<h2>Габаритный чертеж</h2>

<p><img alt="" class="" src="https://images.satu.kz/231143947_w640_h2048_izobrazhenie_2025_02_25_120646186.png?fresh=1&;PIMAGE_ID=231143947" style="width: 925.99px; height: 518.993px;" /></p>
