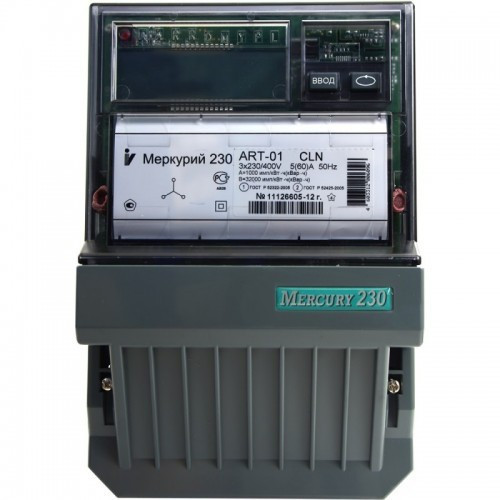

Счетчик трехфазный многотарифный Меркурий 230 ART-01, 400 В, 60 A, MCLN

🔌 Счетчик трёхфазный многотарифный МЕРКУРИЙ-230 АRT-01 MCLN (5-60А) 3х230/400В PLC

📌 Назначение

Счётчик МЕРКУРИЙ-230 АRT-01 MCLN предназначен для:

• однонаправленного многотарифного учёта активной и реактивной электроэнергии;

• измерения параметров электрической сети в трёхфазных 3- и 4-проводных системах переменного тока;

• хранения накопленной информации, формирования событий и передачи данных в системы АИИС КУЭ через интерфейсы CAN и PLC;

• учёта технических потерь в линиях и трансформаторах.

Применяется для точного коммерческого учёта и автоматизированных систем контроля и управления энергоресурсами.

⚙️ Принцип работы

Счётчик производит измерение параметров электроэнергии (ток, напряжение, активная и реактивная мощность), распределяет их по тарифам согласно заданному расписанию и сохраняет данные во внутренней памяти.
Информация отображается на ЖКИ-дисплее и передаётся через интерфейсы CAN / PLC в центры сбора данных.
Счётчик автоматически фиксирует события (снятие пломбы, вмешательства, отклонения качества электроэнергии) и обеспечивает их хранение.

✅ Преимущества

• 📊 Многотарифный учёт с поддержкой до 4 тарифов и 16 временных зон.

• 🔒 Энергонезависимая электронная пломба и журнал событий.

• ⚡ Измерение качества электроэнергии (частота, коэффициент мощности, углы напряжений).

• 🔄 Профиль мощности с глубиной хранения до 85 суток.

• 🔧 Автодиагностика и регистрация ошибок.

• 🔌 Интерфейсы CAN, PLC для интеграции в АСКУЭ.

• 🕒 Долговечность – межповерочный интервал 10 лет.

• 🌡️ Широкий диапазон температур эксплуатации: от -40 до +55 °C.

🏢 Где применяется

• жилые и коммерческие здания;

• промышленные предприятия;

• энергетические компании;

• объекты с многотарифным учётом электроэнергии;

• системы АИИС КУЭ и АСКУЭ.

🛠 Рекомендации по монтажу и эксплуатации

• устанавливать в закрытых помещениях или в щитах/шкафах с защитой от пыли и влаги;

• подключение выполнять квалифицированным персоналом;

• использовать только сертифицированные токовые цепи и защитные устройства;

• проверять исправность и точность работы в установленные сроки поверки (1 раз в 10 лет);

• избегать механических повреждений и превышения номинальных токовых нагрузок.

📊 Технические характеристики

🔑 Ключевые особенности модели ART-01 MCLN

• прямое включение 5–60 А;
• интерфейсы CAN и PLC для передачи данных;
• поддержка многотарифного учёта;
• электронная защита от несанкционированного доступа.

📍 Оптимально подходит для систем учёта электроэнергии в Казахстане с возможностью интеграции в интеллектуальные сети и автоматизированные комплексы управления.

Условные обозначения: Меркурий 230 ART-0X P Q R (C I L) S D N

А – учет активной энергии;
R – учет реактивной энергии;
Т – внутренний тарификатор, электронные пломбы;
ОХ — модификации, подразделяемые по току, напряжению и классу точности;

Р – наличие профиля, журнала событий, учета технических потерь и других дополнительных функций;
Q – измерение показателей качества электроэнергии;
R – интерфейс RS-485 (С – CAN, I – IrDA, L – PLC);
S – внутреннее питание интерфейса RS-485 и модема GSM;
D – наличие входа резервного питания;
N – наличие электронной пломбы;
I – IrDA (инфракрасный порт;
C – CAN;
Lх – PLС (L2-PLCII, L4-PRIME, L5-G3PLC).
