Казахстанское производство · SAIMAN · Однофазный многотарифный · Трансформаторное включение
220V · 5(60)A · 50Hz 000000.00
SAIMAN «ОРМАН» СО-Э711
RS · ОP · Реле
ОP
⊕ mag
✦
PLC/G/RF
↯ Реле отключения 60А
Клеммная колодка ТХ
Код BQ
Электронный счётчик электроэнергии
«ОРМАН» СО-Э711 R ТХ ОP P П RS Z Д
Код BQ · SAIMAN · Однофазный многотарифный
↯ Встроенное реле отключения 60 А
220 В Номинальное напряжение
5 (60) А Номинальный / макс. ток
1,0 / 2,0 Класс точн. акт. / реакт.
8 лет Межповерочный интервал
RS-485 + ОP Встроенные интерфейсы
IP51 Степень защиты корпуса
Описание

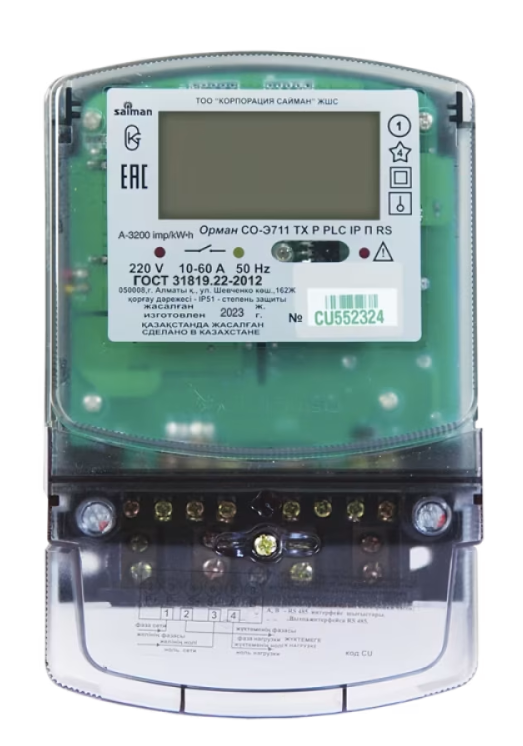

Статический (электронный) счётчик активной и реактивной энергии переменного тока «ОРМАН» СО-Э711 R ТХ ОP P П RS Z Д Код BQ — однофазный многотарифный, трансформаторного включения, с импульсным (телеметрическим) выходом.
Предназначен для учёта активной и реактивной — потреблённой и генерируемой — электрической энергии в однофазных цепях переменного тока по одному или нескольким тарифам
(до 4 тарифных зон). Применяется в жилом секторе, административных и коммерческих объектах, в составе систем АСКУЭ.
Счётчик оснащён встроенным RS-485 и оптопортом (ОP), встроенным реле отключения на 60 А для дистанционного управления нагрузкой, а также датчиком фиксации магнитного воздействия — защитой от попыток мошенничества. Конструктив предусматривает съёмный коммуникационный модуль: PLC, GPRS (G), RF/LoRaWAN.
Поддерживаемые интерфейсы и модули:
RS-485 (встроенный) ОP — оптопорт IEC 62056-21 PLC 0,4 кВ (съёмный) GPRS / GSM (съёмный) RF / LoRaWAN (съёмный) Импульсный выход 3200 имп/кВт·ч Реле отключения 60 А
Технические характеристики
| Тип включения | Трансформаторное (ТХ) |
| Количество фаз | 1 |
| Номинальное напряжение | 220 В |
| Предельный рабочий диапазон напряжений | 176–256 В |
| Номинальный ток Iн | 5 А |
| Максимальный ток Imax | 60 А |
| Номинальная частота сети | 50 Гц ±2% |
| Класс точности (активная энергия) | 1,0 |
| Класс точности (реактивная энергия) | 2,0 |
| Порог чувствительности — активная энергия | не более 20 мА |
| Порог чувствительности — реактивная энергия | не более 25 мА |
| Мощность, потребляемая цепью напряжения | не более 2,0 Вт и 10 В·А |
| Мощность, потребляемая цепью тока (при Iн) | не более 4,0 В·А |
| Телеметрический (импульсный) выход | 3200 имп/кВт·ч, квар·ч |
| Число тарифных зон | 1–4 |
| Встроенные часы реального времени (RTC) | Есть; резерв питания 10 лет |
| Погрешность хода часов | не более ±2,0 сек/сут |
| ЖК-дисплей | Есть; цена младшего разряда 0,01 кВт·ч / квар·ч |
| Ёмкость счётного механизма | 999 999,99 кВт·ч / квар·ч |
| Встроенное реле отключения | Есть; максимальный ток 60 А |
| Датчик магнитного воздействия | Есть (Z) |
| RS-485 (встроенный) | Есть; протокол IEC 62056-21 |
| Оптический порт (ОP) | Есть; IEC 62056-21 |
| Съёмный коммуникационный модуль | Слот есть (PLC / GPRS / RF / LoRaWAN) |
| Степень защиты корпуса | IP51 |
| Межповерочный интервал | 8 лет |
| Средняя наработка на отказ | 210 000 ч |
| Соответствие стандартам | ГОСТ Р 52320-2005, IEC 62056-21 |
| Производитель | Корпорация SAIMAN, г. Алматы, Казахстан |
Примечание по температурному режиму: при температуре от −25 °С до −40 °С допускается снижение контрастности индикатора ЖКИ. При повышении температуры выше −25 °С контрастность восстанавливается автоматически.
Модификации серии «ОРМАН» СО-Э711 R ТХ ОP P П RS Z Д
Модификации отличаются комплектацией съёмного коммуникационного модуля:
| Код | Съёмный модуль | Интерфейсы связи | Типовое применение |
| BQ | Без установленного модуля (слот свободен) | RS-485, ОP, импульсный выход, реле | АСКУЭ через RS-485; установка модуля при необходимости |
| BR / аналог | PLC-модуль | RS-485, ОP, PLC по сети 0,4 кВ | АСКУЭ по силовой линии без прокладки кабеля |
| BS / аналог | GPRS (G-модуль) | RS-485, ОP, GSM/GPRS | Дистанционный учёт по сети GSM |
| — / аналог | LoRaWAN / RF-модуль | RS-485, ОP, LoRaWAN LPWAN | Крупные жилые комплексы, умный город |
Все модификации имеют одинаковые метрологические и конструктивные характеристики. Код определяет только тип установленного (или отсутствующего) съёмного модуля.
Ключевые особенности ОРМАН СО-Э711 Код BQ
Встроенное реле 60 А
Дистанционное отключение абонента без выезда — напрямую из АСКУЭ
Защита от магнитного вмешательства
Датчик (Z) фиксирует попытки воздействия на счётчик внешним полем
Широкий диапазон тока 5–60 А
Подходит для большинства однофазных абонентов при подключении через ТТ
Резервные часы на 10 лет
Тарифное расписание сохраняется при отключении питания
Модульная коммуникация
Слот под PLC/GPRS/LoRaWAN — масштабируемость без замены счётчика
Наработка 210 000 ч
Высокая надёжность: в 3 раза выше типового уровня по отрасли
Подключение и эксплуатация
Счётчик подключается через измерительный трансформатор тока (ТТ) с вторичным номинальным током 5 А. Коэффициент трансформации ТТ выбирается по расчётному первичному току нагрузки. Однофазная цепь 220 В, 50 Гц.
Схема подключения и габаритные размеры приведены в паспорте счётчика (Приложение А). Монтаж выполняется аттестованным электротехническим персоналом.
Реле коммутирует цепь нагрузки на максимальный ток 60 А. Управление возможно:
- дистанционно — командой из системы АСКУЭ через RS-485 или съёмный модуль;
- по заданному тарифному расписанию или порогу мощности (настраивается в счётчике);
- локально — через оптопорт с помощью конфигуратора.
Функция реле востребована у энергоснабжающих организаций для управления подключением абонентов при задолженности, а также при автоматизации потребления.
Символ Z в наименовании обозначает наличие датчика фиксации внешнего магнитного воздействия. Датчик непрерывно контролирует уровень магнитного поля. При превышении порога:
- событие записывается в журнал с меткой времени;
- журнал доступен через RS-485 или оптопорт при плановой проверке или поверке.
Счётчик интегрируется в АСКУЭ через RS-485 (IEC 62056-21 / DLMS/COSEM) или через съёмный модуль PLC, GPRS, LoRaWAN. Для ввода в АСКУЭ требуется пуско-наладка.
Пуско-наладочные работы включают: формирование базы данных счётчиков, конфигурацию УСПД, внесение счётчиков в ПО АСКУЭ, формирование отчётов. Стоимость рассчитывается индивидуально.
Часто задаваемые вопросы
Датчик обнаруживает попытки воздействия на счётчик внешним постоянным магнитом — один из распространённых методов фальсификации учёта. При фиксации такого события счётчик записывает его в журнал с меткой времени. Данные журнала читаются через RS-485 или оптопорт в ходе проверки или поверки.
Реле позволяет дистанционно отключить или подключить абонента без физического присутствия у счётчика — по команде из АСКУЭ (например, при задолженности) или по расписанию. Номинальный ток реле 60 А соответствует максимальному рабочему току счётчика.
Трансформаторного включения (ТХ): номинальный ток 5 А, максимальный 60 А. Подключается через измерительный трансформатор тока. Для прямого (непосредственного) включения в цепи 220 В предназначены другие модификации серии ОРМАН СО-Э711.
При отключении сетевого напряжения внутренние часы реального времени продолжают работу от встроенного резервного источника. Ресурс резервного источника — 10 лет. Тарифное расписание и накопленные данные сохраняются в энергонезависимой памяти.
Межповерочный интервал — 8 лет. Средняя наработка на отказ — 210 000 часов (~24 года непрерывной работы). Это один из самых высоких показателей надёжности в классе однофазных счётчиков.
