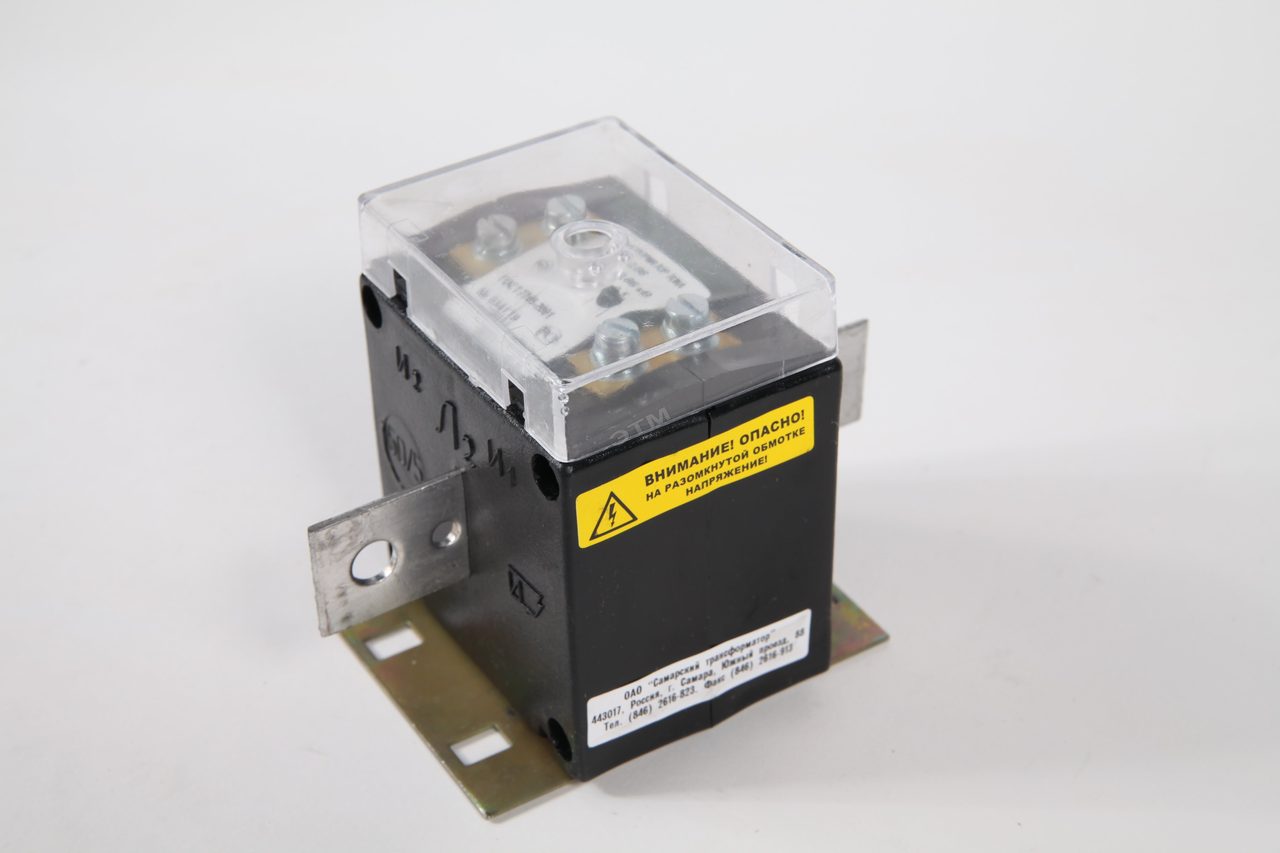

Трансформатор тока Т-0.66-1, 100/5 А, 0.5, 5 ВА, проходной, СТЗ

Трансформатор тока Т-0.66-1 100/5А 5ВА 660V класс 0.5 СТЗ

Измерительный трансформатор для точного учёта электроэнергии и контроля токовых нагрузок

Назначение

Трансформатор тока Т-0.66-1 100/5А 5ВА предназначен для:

• преобразования первичного тока 100 А в безопасный вторичный ток 5 А,

• передачи сигнала измерительной информации на счётчики, амперметры, реле,

• работы в системах коммерческого и технического учёта электроэнергии,

• применения в цепях переменного тока частотой 50 Гц и напряжением до 0,66 кВ.

Изготовлен согласно ГОСТ 7746, подходит для энергосистем различной сложности, включая промышленные, коммерческие и бытовые установки.

Принцип работы

Работа трансформатора тока основана на электромагнитной индукции.
Ток в первичной цепи (шина 100 А) создаёт магнитный поток в сердечнике, который индуцирует во вторичной обмотке ток 5 А, пропорциональный первичному.
Это обеспечивает:

• безопасную работу измерительных приборов,

• электрическую изоляцию вторичной цепи от силовой,

• высокую точность измерений класса 0.5.

🌟 Преимущества

• 🔸 Точный класс 0.5 — подходит для учёта энергии

• 🔸 Мощность 5 ВА — стабильная работа счётчиков и измерительных приборов

• 🔸 Корпус из трудногорючей пластмассы

• 🔸 Соответствие стандартам ГОСТ 7746

• 🔸 Небольшие габариты, удобство монтажа

• 🔸 Межповерочный интервал — 8 лет

• 🔸 Возможность изготовления с шиной или без неё

• 🔸 Исполнения: с фланцем, без фланца, с самозатухающим корпусом, с потенциальным выводом

• 🔸 Цветовые исполнения: красный, жёлтый, зелёный (цвет фаз)

🏭 Область применения

• системы коммерческого учёта электроэнергии;

• АСКУЭ, щиты учёта, распределительные щиты;

• шкафы автоматизации;

• КТП, ВРУ, ГРЩ;

• объекты промышленности, торговли, ЖКХ;

• бытовые электрощитовые и вводные панели.

Рекомендации по монтажу и эксплуатации

• Устанавливать трансформатор на DIN-рейку, панель или непосредственно на шину (в зависимости от исполнения).

• Соблюдать полярность выводов P1–P2 и S1–S2 при подключении.

• Присоединения выполнять медными или алюминиевыми кабелями.

• Перед вводом в эксплуатацию проверить надёжность крепления и изоляцию.

• Допускается применение в сетях выше 0,66 кВ, если изоляция шины/кабеля соответствует требованиям.

• Эксплуатировать согласно климатическому исполнению У3.

• Поверка — раз в 8 лет.
