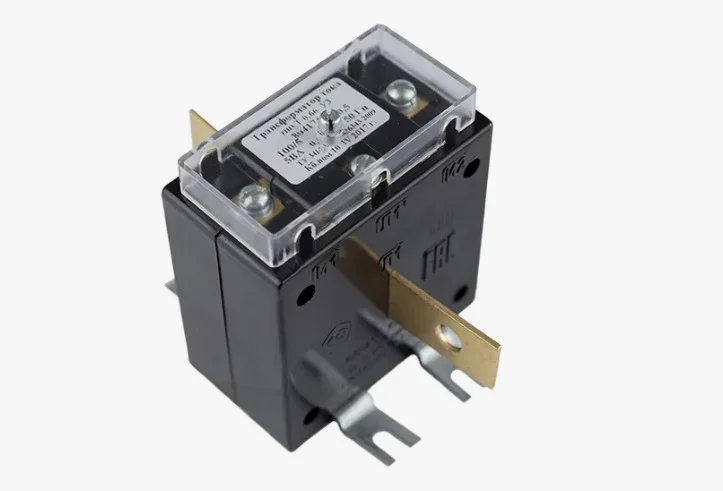

Трансформаторы тока Т-0,66 и ТШ-0,66 ГОСТ 7746 предназначены для схем учёта при расчёте с потребителем и передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 Гц на класс напряжения до 0,66кВ.

Первичный ток от 5-2000А, класс точности согласно ГОСТ 7746.

Корпус трансформатора выполнен из трудногорючей пластмассы.

Допускается использование трансформатора тока в электрических сетях на напряжение выше 0,66кВ при условии, что главная изоляция между шиной или токоведущей жилой кабеля и вторичной обмоткой трансформатора обеспечивается собственной изоляцией шины или кабеля.

Габарит трансформатора обозначается цифрами 1, 2, 3, 4, I, 30- I-В, 40-I, 60-I, 100-I.

В исполнении Л трансформаторы изготавливаются с усиленным фланцем, в исполнении С – с самозатухающим корпусом, в исполнении Н – без фланца, в исполнении П – с потенциальным выводом.

Возможно изготовление с медными шинами или алюминиевыми.

Трансформаторы рассчитаны для эксплуатации в климатическом исполнении У категории размещения 3 по ГОСТ 15150-69.

Для измерительных трансформаторов тока Т-0,66 и ТШ-0,66 утвержден межпроверочный интервал – 4 года.

Особенности трансформаторов тока:

• Широкий диапазон номиналов по току (5…2000) А.

• Номинальный вторичный ток 1 или 5 А.

• Изготовление трансформаторов с пятым контактом (зажим напряжения).

• Изготовление трансформаторов корпус которого  выполнен из трудносгораемого пластика.

• Возможность изготовления трансформаторов с усиленным фланцем.

• Изготовление трансформаторов тока без фланца для возможности сделать его навесным.

• Стабильные классы точности 0,2S, 0,2, 0,5S, 0,5.

• Изготовление трансформаторов с шиной и без шины.
• Изготовление корпусов цвета фаз (красный, желтый, зелёный).

Т-0,66-2 400/5 А и Т-0,66-4 2000/5А применяется шина медная, в Т-0,66-100-I 2000/5 применяется шина алюминиевая или медная,  в Т-0,66-100-I 2500/5 применяется шина двойная алюминиевая или медная, в остальных исполнениях - алюминиевая.

Характеристики

Первичный номинальный ток: 50А

Вторичный номинальный ток: 5А

Номинальная вторичная полная мощность ВА: 5

Вторичное подключение: винтовое соединение

Наибольшее рабочее напряжение, кВ: 0.72

Высота, мм: 93

Ширина, мм: 126

Глубина, мм: 75

Страна происхождения: РОССИЯ

Гарантийный срок, лет: 1

Степень защиты: IP20

Срок службы, лет: 25

Номинальное напряжение, В: 660

Вес, кг.: 0.7

Номинальная частота, Гц: 50

Модель или исполнение: катушечный трансформатор тока

Климатическое исполнение: У3

Бренд: Самарский трансформатор

Класс точности: 0.5
