Характеристики
Серия
—
Т-0.66
Номинальный ток (А)
—
400
Номинальное напряжение (VAC)
?
Переменное напряжение
—
660
Тип монтажа
—
Проходной
Страна производителя
—
Россия
Условия гарантии
Текст гарантии
Оплата и доставка
Оплата и доставка
Оплата
Оплачивайте покупки удобным способом.
В интернет-магазине доступны следующие варианты оплаты:
Для физических лиц
- Наличные при самовывозе
- Оплата банковской картой при самовывозе
- Оплата по QR-коду при самовывозе
- Оплата по удалённому счёту при заказе доставки курьером
Для юридических лиц
- Безналичный расчёт — запросите счёт на оплату у менеджера по WhatsApp или e-mail
- Наличные при самовывозе
- Оплата банковской картой при самовывозе
Для дилеров
- Для дилеров щитового оборудования предусмотрены специальные условия и скидки
- Размер скидки и условия сотрудничества уточняйте у менеджера
💡 Для заказных позиций, шкафов управления и НКУ индивидуальной сборки условия и размер предоплаты согласовываются отдельно.
Доставка
Осуществляем доставку по Астане и все регионы Казахстана.
Варианты доставки
- Самовывоз со склада (по предварительному согласованию)
- Курьерская доставка по городу
- Отправка транспортными компаниями по РК (СДЭК, КИТ, DPD, Казпочта и др.)
Сроки доставки
- Складские позиции — от 1 до 3 рабочих дней
- Заказные изделия и НКУ — сроки уточняются индивидуально и зависят от комплектации
Стоимость доставки
- Рассчитывается индивидуально
- Зависит от габаритов, веса и региона доставки
- Возможна бесплатная доставка при согласованных условиях
Особые условия для НКУ и шкафов управления
- Щиты поставляются в заводской упаковке
- Перед отгрузкой проводится проверка комплектации
- По запросу предоставляем фото готового изделия
- Паспорта и схемы — в комплекте или в электронном виде
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
<h2>Описание</h2>

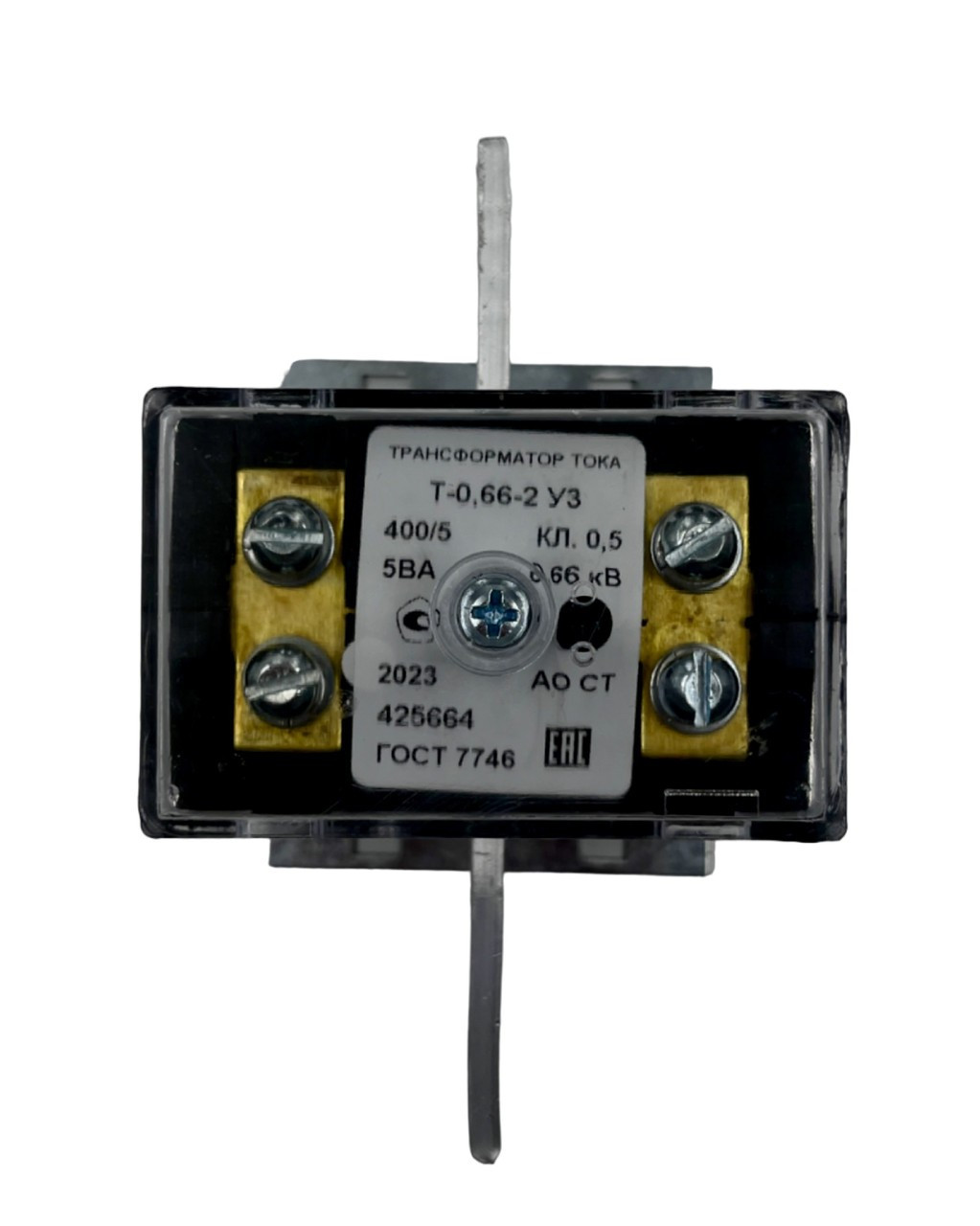

<p><span style="font-family:Times New Roman">Трансформатор тока </span><span style="font-family:Times New Roman">типа </span><span style="font-family:Times New Roman">Т-0,66</span> <span style="font-family:Times New Roman">предназначен для передачи сигнала измерительной информации измерительным приборам, изолирования цепей вторичных соединений от высокого напряжения в электрических цепях переменного тока частотой 50 Гц с номинальным напряжением до 0,66 кВ включительно.</span></p>
<p><span style="font-family:Times New Roman">Трансформатор изготавливается в исполнении У категории размещения 3 по ГОСТ 15150–69 и предназначен для работы в следующих условиях:</span></p>
<ul>
<li><span style="font-family:Times New Roman">высота над уровнем моря не более 1000 м;</span></li>
<li><span style="font-family:Times New Roman">температура окружающего воздуха от минус 45 до плюс </span>50°<span style="font-family:Times New Roman">С;</span></li>
<li><span style="font-family:Times New Roman">относительная влажность воздуха </span><span style="font-family:Times New Roman">до 98% при плюс 25</span>°<span style="font-family:Times New Roman">С</span> <span style="font-family:Times New Roman">и давление по ГОСТ 15543.1</span>-89 до 106,7 кПа (800 мм.рт.ст.);</li>
<li><span style="font-family:Times New Roman">окружающая среда – невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию (атмосфера типа II по ГОСТ 15150–69);</span></li>
<li><span style="font-family:Times New Roman">рабочее положение в пространстве – любое.</span></li>
<li><span style="font-family:Times New Roman">средняя наработка до отказа – 4·10</span><sup>6</sup> <span style="font-family:Times New Roman">ч. </span></li>
<li><span style="font-family:Times New Roman">средний срок службы трансформатора – 30 лет.</span></li>
</ul>
<p><strong><span style="font-family:Times New Roman">Устройство и работа трансформатора</span></strong></p>
<p><span style="font-family:Times New Roman">Трансформатор является катушечным, выполнен в виде опорной конструкции, имеет один коэффициент трансформации и одну вторичную обмотку для измерений </span><span style="font-family:Times New Roman">с двухконтактными выводами</span>, витой ленточный магнитопровод, пластиковый корпус и <span style="font-family:Times New Roman">фланец для крепления к конструкции электроустановки. </span></p>
<p><span style="font-family:Times New Roman">Выводы вторичной обмотки расположены на корпусе трансформатора и </span><span style="font-family:Times New Roman">защищены</span> <span style="font-family:Times New Roman">от </span><span style="font-family:Times New Roman">несанкционированн</span><span style="font-family:Times New Roman">ого</span> <span style="font-family:Times New Roman">доступ</span><span style="font-family:Times New Roman">а</span> <span style="font-family:Times New Roman">крышкой. </span></p>
<p><span style="font-family:Times New Roman">Трансформатор</span><span style="font-family:Times New Roman">ы</span> конструктивно<span style="font-family:Times New Roman">го</span> <span style="font-family:Times New Roman">исполнени</span><span style="font-family:Times New Roman">я</span> 2, 3 и 4 <span style="font-family:Times New Roman">поставляются со</span> <span style="font-family:Times New Roman">съемной шиной. </span></p>
<p><span style="font-family:Times New Roman"></span><span style="font-family:Times New Roman">Модификация с </span><span style="font-family:Times New Roman">потенциальны</span><span style="font-family:Times New Roman">м</span> <span style="font-family:Times New Roman">вывод</span><span style="font-family:Times New Roman">ом</span> <span style="font-family:Times New Roman">первичной обмотки</span> <span style="font-family:Times New Roman">имеет обозначение </span>«П» <span style="font-family:Times New Roman">в </span><span style="font-family:Times New Roman">конструктивно</span><span style="font-family:Times New Roman">м</span> <span style="font-family:Times New Roman">исполнении. </span></p>
<p><span style="font-family:Times New Roman"></span><span style="font-family:Times New Roman">Корпус трансформаторов</span> <span style="font-family:Times New Roman">конструктивного исполнения </span>3 и 4, а также с обозначением «<span style="font-family:Times New Roman">С</span>» <span style="font-family:Times New Roman">выполнен из самозатухающих материалов</span>.</p>
<p><span style="font-family:Times New Roman">При</span> <span style="font-family:Times New Roman">монтаже следует учитывать</span>, что <span style="font-family:Times New Roman">при</span> <span style="font-family:Times New Roman">протекании</span> <span style="font-family:Times New Roman">тока в первичной цепи от Л1 к Л2 ток во вторичной цепи направлен от И1 к И2.</span></p>
<h2>Габаритный чертеж</h2>
<p><img alt="" class="" src="https://images.satu.kz/229734675_w640_h2048_izobrazhenie_2024_12_28_194630734.png?fresh=1&;PIMAGE_ID=229734675" style="width: 533.976px; height: 851.997px;" /></p>
<div id="" style="left:20px; top:630.885px"><span style="background-image:url("https://images.satu.kz/229734675_w640_h2048_izobrazhenie_2024_12_28_194630734.png?fresh=1&;PIMAGE_ID=229734675"); display:none; height:852px; left:0px; top:0px; width:533.986px"></span></div>
<p><span style="font-family:Times New Roman">Трансформатор тока </span><span style="font-family:Times New Roman">типа </span><span style="font-family:Times New Roman">Т-0,66</span> <span style="font-family:Times New Roman">предназначен для передачи сигнала измерительной информации измерительным приборам, изолирования цепей вторичных соединений от высокого напряжения в электрических цепях переменного тока частотой 50 Гц с номинальным напряжением до 0,66 кВ включительно.</span></p>
<p><span style="font-family:Times New Roman">Трансформатор изготавливается в исполнении У категории размещения 3 по ГОСТ 15150–69 и предназначен для работы в следующих условиях:</span></p>
<ul>
<li><span style="font-family:Times New Roman">высота над уровнем моря не более 1000 м;</span></li>
<li><span style="font-family:Times New Roman">температура окружающего воздуха от минус 45 до плюс </span>50°<span style="font-family:Times New Roman">С;</span></li>
<li><span style="font-family:Times New Roman">относительная влажность воздуха </span><span style="font-family:Times New Roman">до 98% при плюс 25</span>°<span style="font-family:Times New Roman">С</span> <span style="font-family:Times New Roman">и давление по ГОСТ 15543.1</span>-89 до 106,7 кПа (800 мм.рт.ст.);</li>
<li><span style="font-family:Times New Roman">окружающая среда – невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию (атмосфера типа II по ГОСТ 15150–69);</span></li>
<li><span style="font-family:Times New Roman">рабочее положение в пространстве – любое.</span></li>
<li><span style="font-family:Times New Roman">средняя наработка до отказа – 4·10</span><sup>6</sup> <span style="font-family:Times New Roman">ч. </span></li>
<li><span style="font-family:Times New Roman">средний срок службы трансформатора – 30 лет.</span></li>
</ul>
<p><strong><span style="font-family:Times New Roman">Устройство и работа трансформатора</span></strong></p>
<p><span style="font-family:Times New Roman">Трансформатор является катушечным, выполнен в виде опорной конструкции, имеет один коэффициент трансформации и одну вторичную обмотку для измерений </span><span style="font-family:Times New Roman">с двухконтактными выводами</span>, витой ленточный магнитопровод, пластиковый корпус и <span style="font-family:Times New Roman">фланец для крепления к конструкции электроустановки. </span></p>
<p><span style="font-family:Times New Roman">Выводы вторичной обмотки расположены на корпусе трансформатора и </span><span style="font-family:Times New Roman">защищены</span> <span style="font-family:Times New Roman">от </span><span style="font-family:Times New Roman">несанкционированн</span><span style="font-family:Times New Roman">ого</span> <span style="font-family:Times New Roman">доступ</span><span style="font-family:Times New Roman">а</span> <span style="font-family:Times New Roman">крышкой. </span></p>
<p><span style="font-family:Times New Roman">Трансформатор</span><span style="font-family:Times New Roman">ы</span> конструктивно<span style="font-family:Times New Roman">го</span> <span style="font-family:Times New Roman">исполнени</span><span style="font-family:Times New Roman">я</span> 2, 3 и 4 <span style="font-family:Times New Roman">поставляются со</span> <span style="font-family:Times New Roman">съемной шиной. </span></p>
<p><span style="font-family:Times New Roman"></span><span style="font-family:Times New Roman">Модификация с </span><span style="font-family:Times New Roman">потенциальны</span><span style="font-family:Times New Roman">м</span> <span style="font-family:Times New Roman">вывод</span><span style="font-family:Times New Roman">ом</span> <span style="font-family:Times New Roman">первичной обмотки</span> <span style="font-family:Times New Roman">имеет обозначение </span>«П» <span style="font-family:Times New Roman">в </span><span style="font-family:Times New Roman">конструктивно</span><span style="font-family:Times New Roman">м</span> <span style="font-family:Times New Roman">исполнении. </span></p>
<p><span style="font-family:Times New Roman"></span><span style="font-family:Times New Roman">Корпус трансформаторов</span> <span style="font-family:Times New Roman">конструктивного исполнения </span>3 и 4, а также с обозначением «<span style="font-family:Times New Roman">С</span>» <span style="font-family:Times New Roman">выполнен из самозатухающих материалов</span>.</p>
<p><span style="font-family:Times New Roman">При</span> <span style="font-family:Times New Roman">монтаже следует учитывать</span>, что <span style="font-family:Times New Roman">при</span> <span style="font-family:Times New Roman">протекании</span> <span style="font-family:Times New Roman">тока в первичной цепи от Л1 к Л2 ток во вторичной цепи направлен от И1 к И2.</span></p>
<h2>Габаритный чертеж</h2>
<p><img alt="" class="" src="https://images.satu.kz/229734675_w640_h2048_izobrazhenie_2024_12_28_194630734.png?fresh=1&;PIMAGE_ID=229734675" style="width: 533.976px; height: 851.997px;" /></p>
<div id="" style="left:20px; top:630.885px"><span style="background-image:url("https://images.satu.kz/229734675_w640_h2048_izobrazhenie_2024_12_28_194630734.png?fresh=1&;PIMAGE_ID=229734675"); display:none; height:852px; left:0px; top:0px; width:533.986px"></span></div>
