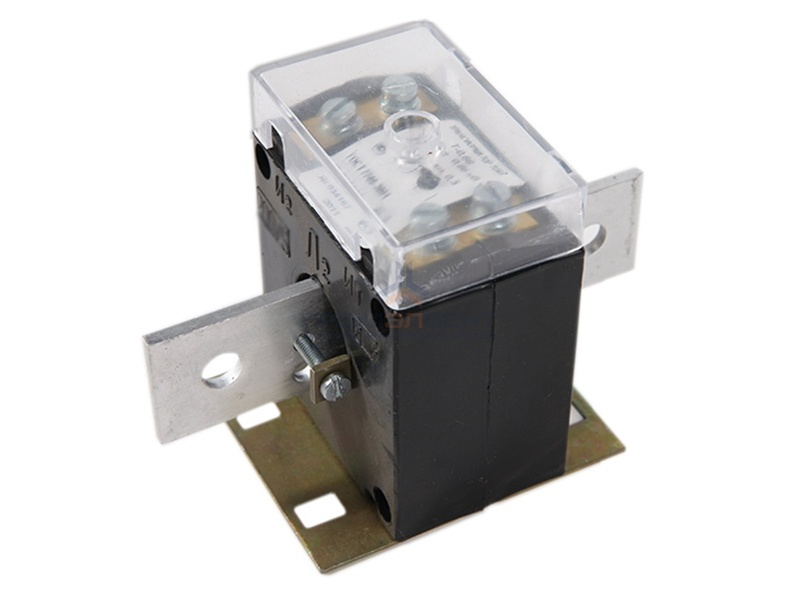

Трансформатор тока Т-0.66-1, 600/5 А, 0.5, 5 ВА, проходной, СТЗ

<h2>Описание</h2>

<p>Трансформатор тока типа Т-0,66 предназначен для передачи сигнала измерительной информации измерительным приборам, изолирования цепей вторичных соединений от высокого напряжения в электрических цепях переменного тока частотой 50Гц с номинальным напряжением до 0,66кВ включительно.</p>

<p>Трансформатор изготавливается в исполнении У категории размещения 3 по ГОСТ 15150–69 и предназначен для работы в следующих условиях:</p>

<ul>
<li>высота над уровнем моря не более 1000 м;</li>
<li>температура окружающего воздуха от минус 45 до плюс 50°С;</li>
<li>относительная влажность воздуха до 98% при плюс 25°С и давление по ГОСТ 15543.1-89 до 106,7 кПа (800 мм.рт.ст.);</li>
<li>окружающая среда – невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию (атмосфера типа II по ГОСТ 15150–69);</li>
<li>рабочее положение в пространстве – любое.</li>
<li>средняя наработка до отказа – 4·10⁶ ч.</li>
<li>средний срок службы трансформатора – 30 лет.</li>
</ul>

<p><strong>Устройство и работа трансформатора</strong></p>

<p>Трансформатор является катушечным, выполнен в виде опорной конструкции, имеет один коэффициент трансформации и одну вторичную обмотку для измерений с двухконтактными выводами, витой ленточный магнитопровод, пластиковый корпус и фланец для крепления к конструкции электроустановки.</p>

<p>Выводы вторичной обмотки расположены на корпусе трансформатора и защищены от несанкционированного доступа крышкой.</p>

<p>Трансформаторы  конструктивного исполнения 2, 3 и 4 поставляются со съемной шиной.</p>

<p>Модификация с потенциальным выводом первичной обмотки имеет обозначение «П» в конструктивном исполнении.</p>

<p>Корпус трансформаторов конструктивного исполнения 3 и 4, а также с обозначением «С» выполнен из самозатухающих материалов.</p>

<p>При монтаже следует учитывать, что при протекании тока в первичной цепи от Л1 к Л2 ток во вторичной цепи направлен от И1 к И2.</p>

<h2>Габаритный чертеж</h2>

<p><img alt="" src="https://images.satu.kz/229734710_w640_h2048_izobrazhenie_2024_12_28_202019225.png?fresh=1&;PIMAGE_ID=229734710" style="width: 595.99px; height: 752.986px;" /></p>
