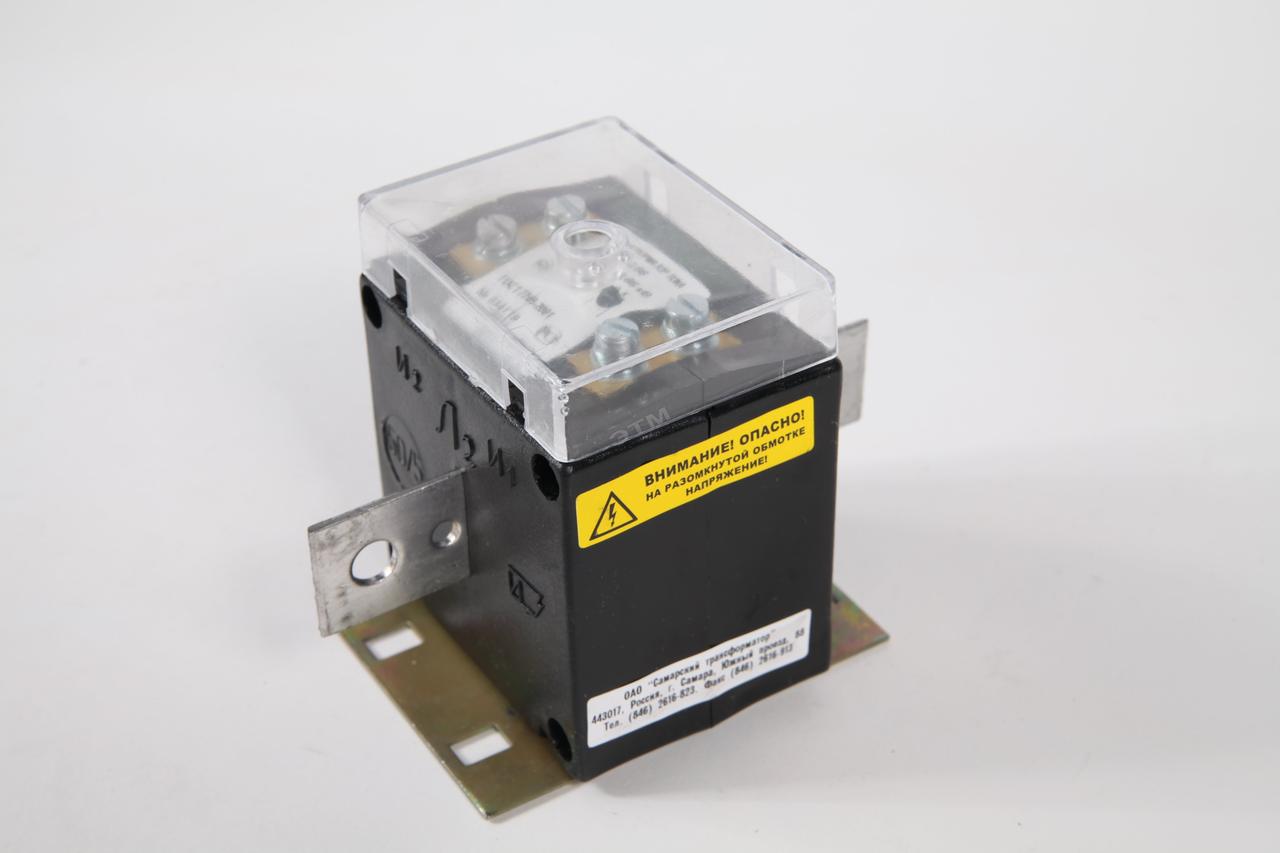

Трансформатор тока Т-0.66-1, 200/5 А, 0.5, 5 ВА, проходной, СТЗ

<h2>Описание</h2>

<p>Трансформатор тока Т-0.66 200/5А предназначен для понижения тока в электрических цепях переменного тока с номинальным значением 200А до стандартного уровня 5 А.</p>

<p>Это необходимо для безопасного и точного измерения электрических параметров с помощью приборов учета и релейной защиты.</p>

<p>Трансформаторы рассчитаны для эксплуатации в климатическом исполнении У категории размещения 3 по ГОСТ 15150-69.</p>

<p>Для измерительных трансформаторов тока Т-0,66 и ТШ-0,66 утвержден межпроверочный интервал – 4 года.</p>

<h4>Принцип работы</h4>

<ol>
<li>Трансформатор тока действует по принципу электромагнитной индукции.</li>
<li>Первичная обмотка пропускает измеряемый ток, создавая магнитное поле, которое индуцирует напряжение во вторичной обмотке.</li>
<li>Это позволяет передавать пропорциональный ток на измерительные приборы, защитные реле и автоматику, обеспечивая их корректную работу.</li>
</ol>

<h3>Преимущества</h3>

<ul>
<li>Безопасность: изолирует измерительные приборы от высоких токов.</li>
<li>Точность: класс точности 0.5 обеспечивает минимальную погрешность измерений.</li>
<li>Компактность: небольшие размеры позволяют легко устанавливать устройство в распределительные щиты и шкафы.</li>
<li>Энергоэффективность: номинальная нагрузка 5 ВА снижает потери энергии.</li>
<li>Универсальность: подходит для использования в различных электроустановках.</li>
<li>Корпус трансформатора выполнен из трудногорючей пластмассы.</li>
</ul>

<h3>Область применения</h3>

<ul>
<li>Электрощитовое оборудование промышленных и бытовых объектов.</li>
<li>Системы учета электроэнергии в жилых, коммерческих и промышленных зданиях.</li>
<li>Релейная защита и автоматика.</li>
<li>Электростанции и подстанции.</li>
</ul>

<h3>Рекомендации по монтажу и эксплуатации</h3>

<ol>
<li>Выбор места установки: трансформатор тока должен устанавливаться в защищенном месте, исключающем механические повреждения и воздействие влаги.</li>
<li>Подключение: первичная обмотка подключается к силовой цепи, вторичная — к измерительным приборам. Полярность подключения должна соблюдаться согласно маркировке.</li>
<li>Заземление: один из выводов вторичной обмотки необходимо заземлить для безопасности.</li>
<li>Проверка нагрузки: подключенные приборы должны соответствовать номинальной нагрузке 5 ВА.</li>
<li>Техническое обслуживание: периодически проверять состояние клемм, отсутствие повреждений изоляции и надежность крепления.</li>
<li>Допускается использование трансформатора тока в электрических сетях на напряжение выше 0,66 при условии, что главная изоляция между шиной или токоведущей жилой кабеля и вторичной обмоткой трансформатора обеспечивается собственной изоляцией шины или кабеля.</li>
</ol>

<p>Этот трансформатор тока надежен, прост в установке и эксплуатации, обеспечивая точное измерение и защиту электроустановок.</p>

<h2>Технические характеристики</h2>

<p>Первичный номинальный ток: 200А</p>

<p>Вторичный номинальный ток: 5А</p>

<p>Номинальная вторичная полная мощность ВА: 5</p>

<p>Вторичное подключение: винтовое соединение</p>

<p>Наибольшее рабочее напряжение, кВ: 0.72</p>

<p>Высота, мм: 93</p>

<p>Ширина, мм: 126</p>

<p>Глубина, мм: 75</p>

<p>Страна происхождения: РОССИЯ</p>

<p>Гарантийный срок, лет: 1</p>

<p>Степень защиты: IP20</p>

<p>Срок службы, лет: 25</p>

<p>Номинальное напряжение, В: 660</p>

<p>Вес, кг.: 0.7</p>

<p>Номинальная частота, Гц: 50</p>

<p>Модель или исполнение: катушечный трансформатор тока</p>

<p>Климатическое исполнение: У3</p>

<p>Бренд: Самарский трансформатор</p>

<p>Класс точности: 0.5</p>
