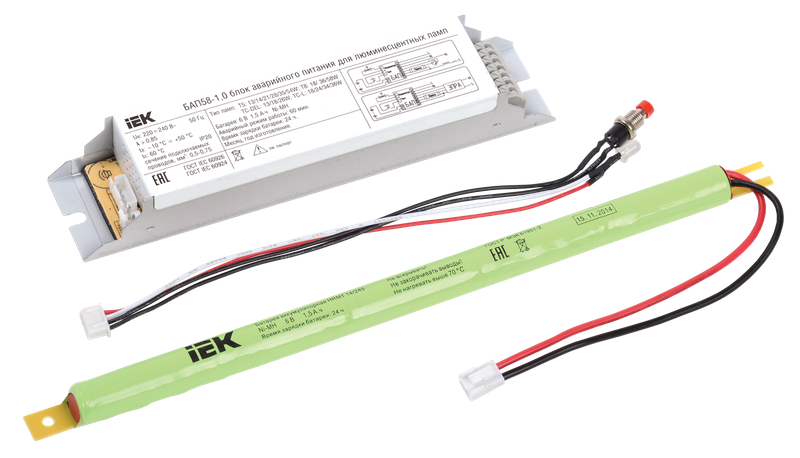

Блок аварийного питания IEK БАП58-1.0, 58 Вт, 1 час, 230 В АC, IP20

<h2>Назначение</h2>

<p>Блок аварийного питания БАП58-1.0ч предназначен для обеспечения аварийного освещения при отключении основного электропитания.</p>

<p>Он поддерживает работу одной люминесцентной лампы в течение 1 часа в аварийном режиме.</p>

<p>Используется в составе светильников с лампами Т8 мощностью до 58 Вт.</p>

<hr />
<h2>⚙️ Принцип работы</h2>

<ol>
<li>
<p>Нормальный режим:</p>

<ul>
<li>
<p>При наличии сетевого напряжения (230 В) блок заряжает встроенный аккумулятор и контролирует его состояние.</p>
</li>
<li>
<p>Светильник работает в обычном режиме от сети.</p>
</li>
</ul>
</li>
<li>
<p>Аварийный режим:</p>

<ul>
<li>
<p>При отключении сети блок автоматически переключает питание лампы на аккумуляторную батарею.</p>
</li>
<li>
<p>Включается только одна лампа, освещённость пониженная.</p>
</li>
<li>
<p>После восстановления электропитания – возвращается в нормальный режим, начинается подзарядка аккумулятора.</p>
</li>
</ul>
</li>
</ol>

<hr />
<h2>🏢 Область применения</h2>

<ul>
<li>
<p>Аварийное освещение зданий и помещений:</p>

<ul>
<li>
<p>Торговые центры</p>
</li>
<li>
<p>Офисы</p>
</li>
<li>
<p>Учреждения</p>
</li>
<li>
<p>Промышленные и складские помещения</p>
</li>
<li>
<p>Подъезды, коридоры, лестничные клетки</p>
</li>
</ul>
</li>
<li>
<p>Встраивается в люминесцентные светильники или монтируется рядом.</p>
</li>
</ul>

<hr />
<h2>✅ Преимущества</h2>

<ul>
<li>
<p>Класс электробезопасности - II.</p>
</li>
<li>
<p>Время автономной работы — 1 час.</p>
</li>
<li>
<p>Время переключения в аварийный режим 0,2-0,3 сек.</p>
</li>
<li>
<p>Тип батареи Ni-MH, по сравнению с Ni-Cd имеет меньший размер, вес и нет эффекта памяти, ухудшающего параметры работы.</p>
</li>
<li>
<p>Тип нагрузки: лампы ЛЛ серии Т5 и Т8 до 58Вт, лампы КЛЛ серии PL-C и т.п. до 36 Вт.</p>
</li>
<li>
<p>Работают как с ЭмПРА так и с ЭПРА.</p>
</li>
<li>
<p>Диапазон рабочих температур от -10°C до +50°C.</p>
</li>
<li>
<p>Простота подключения и надёжность в работе.</p>
</li>
<li>
<p>Защита от глубокого разряда аккумулятора.</p>
</li>
<li>
<p>Срок службы БАП, не менее 30000 ч.</p>
</li>
<li>
<p>Соответствует требованиям ГОСТ IEC 60926, ГОСТ IEC 60924, ГОСТ Р МЭК 61951-2.</p>
</li>
</ul>

<hr />
<h2>🔧 Рекомендации по монтажу</h2>

<ol>
<li>
<p>Установка:</p>

<ul>
<li>
<p>Встраивается в корпус светильника или рядом (при необходимости).</p>
</li>
<li>
<p>БАП должен быть установлен в защищённом от влаги и пыли месте (внутренние помещения).</p>
</li>
</ul>
</li>
<li>
<p>Подключение:</p>

<ul>
<li>
<p>Подключается согласно схеме, прилагаемой к изделию.</p>
</li>
<li>
<p>Требуется отдельная цепь постоянного питания (фазный провод без выключателя).</p>
</li>
<li>
<p>Учитывать полярность аккумулятора при подключении.</p>
</li>
</ul>
</li>
<li>
<p>Совместимость:</p>

<ul>
<li>
<p>Убедиться, что лампы и пускорегулирующее устройство соответствуют требованиям БАП (лампы Т8 с ЭПРА или магнитным ПРА).</p>
</li>
</ul>
</li>
</ol>

<hr />
<h2>🛠️ Рекомендации по эксплуатации</h2>

<ul>
<li>
<p>Периодически (не реже 1 раза в полгода) проводить тестирование аварийной функции — отключением питания.</p>
</li>
<li>
<p>Раз в год выполнять полный цикл разряд/заряд аккумулятора для продления его ресурса.</p>
</li>
<li>
<p>Срок службы аккумулятора — до 3 лет, при необходимости заменить.</p>
</li>
<li>
<p>Не допускать длительного хранения без подзарядки — батарея может потерять ёмкость.</p>
</li>
</ul>

<hr />
<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Тип лампы</td>
<td>Люминесцентная лампа (ЛЛ)</td>
</tr>
<tr>
<td>Мощность, Вт</td>
<td>58</td>
</tr>
<tr>
<td>Схема подключения</td>
<td>Постоян./непостоян. режим</td>
</tr>
<tr>
<td>Питаемое устройство</td>
<td>Лампа</td>
</tr>
<tr>
<td>Тип аккумулятора</td>
<td>Аккумулятор NiCd (никель-кадмиевый)</td>
</tr>
<tr>
<td>Номин время работы , ч</td>
<td>1.0</td>
</tr>
<tr>
<td>Время работы в аварийном режиме, ч</td>
<td>1,0</td>
</tr>
<tr>
<td>Время переключения в аварийн режим, с</td>
<td>0,2...0,3</td>
</tr>
<tr>
<td>Степень защиты - IP</td>
<td>IP20</td>
</tr>
<tr>
<td>Емкость аккумуляторной батареи, А ч</td>
<td>1.0</td>
</tr>
<tr>
<td>Номин напряжение, В</td>
<td>230</td>
</tr>
<tr>
<td>Класс защиты</td>
<td>I</td>
</tr>
<tr>
<td>Сечение проводника, мм²</td>
<td>0,5...0,75</td>
</tr>
<tr>
<td>Тип пускорег аппарата-ПРА-трансформатора</td>
<td>ЭПРА и ЭмПРА</td>
</tr>
<tr>
<td>Частота</td>
<td>EV008013</td>
</tr>
<tr>
<td>Номинальное время работы, ч</td>
<td>1</td>
</tr>
<tr>
<td>Мощн подключ ЛЛ лампы типа T5, Вт</td>
<td>13/14/21/28/35/54</td>
</tr>
<tr>
<td>Номин напряжение аккумуляторной батареи, В</td>
<td>6</td>
</tr>
<tr>
<td>Макс время заряда батареи, ч</td>
<td>24.0</td>
</tr>
<tr>
<td>Габаритные размеры блока ДхШхВ, мм</td>
<td>178х38х28</td>
</tr>
<tr>
<td>Климатическое исполнение</td>
<td>УХЛ4</td>
</tr>
<tr>
<td>Мощн подключ ЛЛ лампы типа T8, Вт</td>
<td>18/36/58</td>
</tr>
<tr>
<td>Мощность подключ светодиодного модуля, Вт</td>
<td>1...58</td>
</tr>
<tr>
<td>Контрольное оборудование</td>
<td>Кнопка ТЕСТ</td>
</tr>
<tr>
<td>Мощн подключ ЛЛ лампы типа TC-DEL, Вт</td>
<td>13/18/26</td>
</tr>
<tr>
<td>Мощн подключ ЛЛ лампы типа TC-L, Вт</td>
<td>18/24/34/36</td>
</tr>
</tbody>
</table>

<h2>Схема подключения </h2>

<p><img alt="" src="https://images.satu.kz/226222483_w640_h2048_izobrazhenie_2024_08_29_161520323.png?fresh=1&;PIMAGE_ID=226222483" style="width: 803.993px; height: 1132.99px;" /></p>
