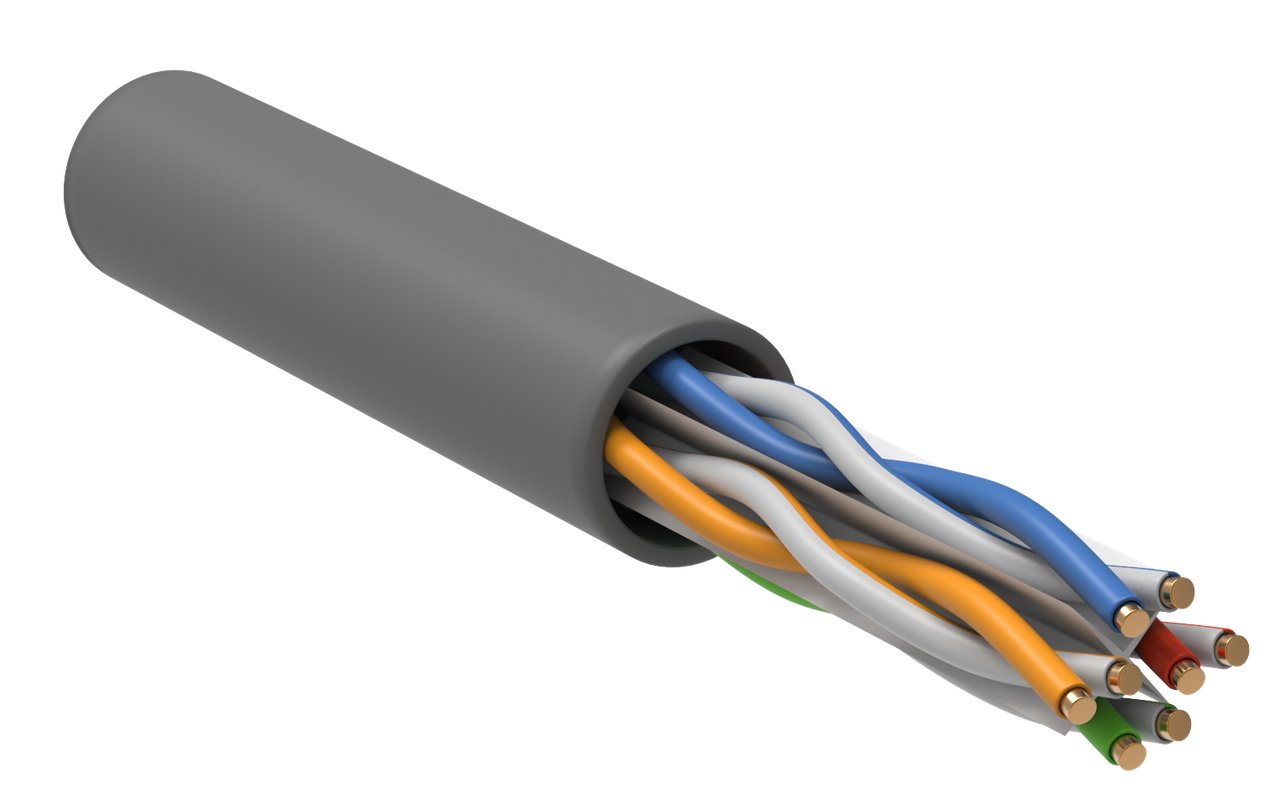

Витая пара ITK U/UTP, Cat.5E, 4x2х24 AWG, solid, LSZH, 305 м, серый

<h2>Назначение</h2>

<p>Кабель витая пара U/UTP cat.5e используется для построения структурированных кабельных систем (СКС) передачи данных, голоса и видеосигнала в компьютерных сетях.</p>

<p>Применяется для организации локальных сетей Ethernet до 1 Гбит/с.</p>

<hr />
<h3>Принцип работы:</h3>

<ul>
<li>
<p>Кабель состоит из четырех пар медных жил (24 AWG, моножила), витых между собой для минимизации электромагнитных помех.</p>
</li>
<li>
<p>Обозначение U/UTP говорит о том, что кабель без экранирования: ни отдельные пары, ни общий кабель не защищены фольгой или оплеткой.</p>
</li>
<li>
<p>Сигналы передаются по витым парам за счёт балансной передачи, что естественным образом подавляет помехи.</p>
</li>
<li>
<p>Поддерживает стандарты передачи Ethernet: 100BASE-TX (Fast Ethernet) и 1000BASE-T (Gigabit Ethernet).</p>
</li>
</ul>

<hr />
<h3>Где применяется:</h3>

<ul>
<li>
<p>Внутренние линии связи зданий и сооружений.</p>
</li>
<li>
<p>Локальные вычислительные сети офисов, предприятий, бизнес-центров.</p>
</li>
<li>
<p>Системы видеонаблюдения (IP-камеры).</p>
</li>
<li>
<p>Системы контроля доступа.</p>
</li>
<li>
<p>Передача сигнала телефонии и интернета.</p>
</li>
</ul>

<hr />
<h3>Преимущества:</h3>

<ul>
<li>
<p>Категория 5e: обеспечивает частотный диапазон до 100 МГц, что достаточно для большинства современных сетей.</p>
</li>
<li>
<p>Материал жил — моножила (solid): даёт большую стабильность сигнала на длинных линиях и проще в монтаже в розетках, патч-панелях.</p>
</li>
<li>
<p>LSZH оболочка (Low Smoke Zero Halogen): при горении выделяет минимальное количество дыма и не выделяет галогенов (безопаснее при пожаре, особенно в общественных зданиях).</p>
</li>
<li>
<p>Оптимальная длина бухты — 305 м: удобно для разводки целых этажей или участков.</p>
</li>
<li>
<p>Серый цвет: нейтральный, часто используется в офисных и административных помещениях.</p>
</li>
</ul>

<hr />
<h3>Рекомендации по монтажу:</h3>

<ul>
<li>
<p>Радиус изгиба при прокладке — не менее 8 диаметров кабеля (не допускать резких перегибов).</p>
</li>
<li>
<p>Не перетягивать кабель — максимальное натяжение обычно не более 110 Н.</p>
</li>
<li>
<p>Соблюдать минимальное расстояние от силовых кабелей — желательно не менее 30 см или использовать разделение экранами.</p>
</li>
<li>
<p>Не снимать витки проводников более чем на 13 мм на концах — иначе ухудшается передача сигнала.</p>
</li>
<li>
<p>Применять кабельные каналы, гофры или лотки для защиты в трассах.</p>
</li>
<li>
<p>Не допускать прокладку в местах с высокой влажностью или агрессивной химической средой без дополнительной защиты.</p>
</li>
</ul>

<hr />
<h3>Рекомендации по эксплуатации:</h3>

<ul>
<li>
<p>Температурный диапазон эксплуатации: от -20°C до +60°C.</p>
</li>
<li>
<p>Избегать механических повреждений кабеля после монтажа.</p>
</li>
<li>
<p>Проводить регулярные проверки состояния сети и разъемов (особенно в местах возможного механического воздействия).</p>
</li>
<li>
<p>При изменении конфигурации сети — использовать сертифицированные тестеры для проверки характеристик линии.</p>
</li>
</ul>

<hr />
<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Категория</td>
<td>6</td>
</tr>
<tr>
<td>Размер AWG</td>
<td>24</td>
</tr>
<tr>
<td>Диаметр проводника, мм</td>
<td>0.51</td>
</tr>
<tr>
<td>Материал проводника</td>
<td>Медь</td>
</tr>
<tr>
<td>Экран поверх скрутки</td>
<td>Нет</td>
</tr>
<tr>
<td>Экран поверх элемента скрутки</td>
<td>Нет</td>
</tr>
<tr>
<td>Материал внешн оболочки</td>
<td>ПВХ (PVC)</td>
</tr>
<tr>
<td>Класс проводника</td>
<td>Класс 1 (однопроволочная жила)</td>
</tr>
<tr>
<td>Количество элементов скрутки</td>
<td>4</td>
</tr>
<tr>
<td>Количество жил</td>
<td>8</td>
</tr>
<tr>
<td>Температура эксплуатации, °C</td>
<td>-20...60</td>
</tr>
<tr>
<td>Цвет внешн оболочки</td>
<td>Серый</td>
</tr>
<tr>
<td>Внешний диаметр кабеля, мм</td>
<td>6,5±0,2</td>
</tr>
<tr>
<td>Длина кабеля, м</td>
<td>305</td>
</tr>
<tr>
<td>Класс огнестойкости</td>
<td>О1.8.2.5.4</td>
</tr>
<tr>
<td>Свободный от галогенов</td>
<td>Нет</td>
</tr>
<tr>
<td>С пониженным дымовыделением</td>
<td>Нет</td>
</tr>
<tr>
<td>Тип скрутки</td>
<td>Повив</td>
</tr>
<tr>
<td>Рабочее напряжение, В</td>
<td>≤ 48</td>
</tr>
<tr>
<td>Сопротивление изоляции, мОм</td>
<td>5000</td>
</tr>
<tr>
<td>Устойчивость к УФ-излучению</td>
<td>Нет</td>
</tr>
<tr>
<td>Макс контактное сопротивление, мОм</td>
<td>20</td>
</tr>
<tr>
<td>Макс сопр постоян току на 100м и 20°С не более, Ом</td>
<td>9,38</td>
</tr>
<tr>
<td>Изоляция жилы</td>
<td>Твердый полиэтилен</td>
</tr>
<tr>
<td>Прокладка в земле</td>
<td>Нет</td>
</tr>
<tr>
<td>С пониженным дымовыделением</td>
<td>Нет</td>
</tr>
<tr>
<td>Макс взаимная емкость на длине 100 метров, нФ</td>
<td>5.6</td>
</tr>
<tr>
<td>Макс рассогласование емкости пФ на 100м</td>
<td>150</td>
</tr>
<tr>
<td>С металлическим тросом</td>
<td>Нет</td>
</tr>
<tr>
<td>Электрическая прочность диэлектрика</td>
<td>1000</td>
</tr>
<tr>
<td>Маркировка жил</td>
<td>Цвет</td>
</tr>
<tr>
<td>Монтажная температура, °C</td>
<td>-10...50</td>
</tr>
<tr>
<td>Элемент скрутки</td>
<td>Парный</td>
</tr>
<tr>
<td>NVP показатель , процентов</td>
<td>69</td>
</tr>
<tr>
<td>Номинальная скорость передачи, процентов</td>
<td>69</td>
</tr>
<tr>
<td>Марка кабеля/провода</td>
<td>U/UTP</td>
</tr>
<tr>
<td>Волновое сопротивление, Ом</td>
<td>100</td>
</tr>
<tr>
<td>Частота сигнала, МГц</td>
<td>250</td>
</tr>
<tr>
<td>Номин сечение проводника, мм²</td>
<td>0,23</td>
</tr>
<tr>
<td>Температура при эксплуат в неподвижн состоянии-без движ, °C</td>
<td>-20...60</td>
</tr>
</tbody>
</table>
