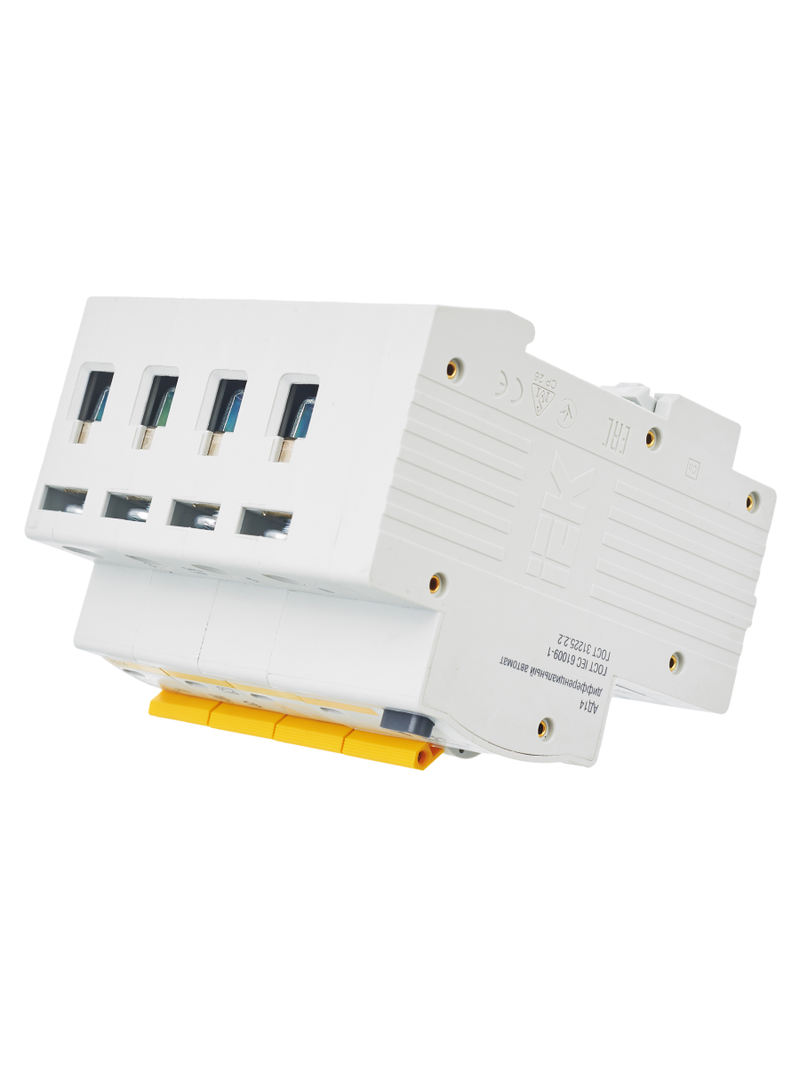

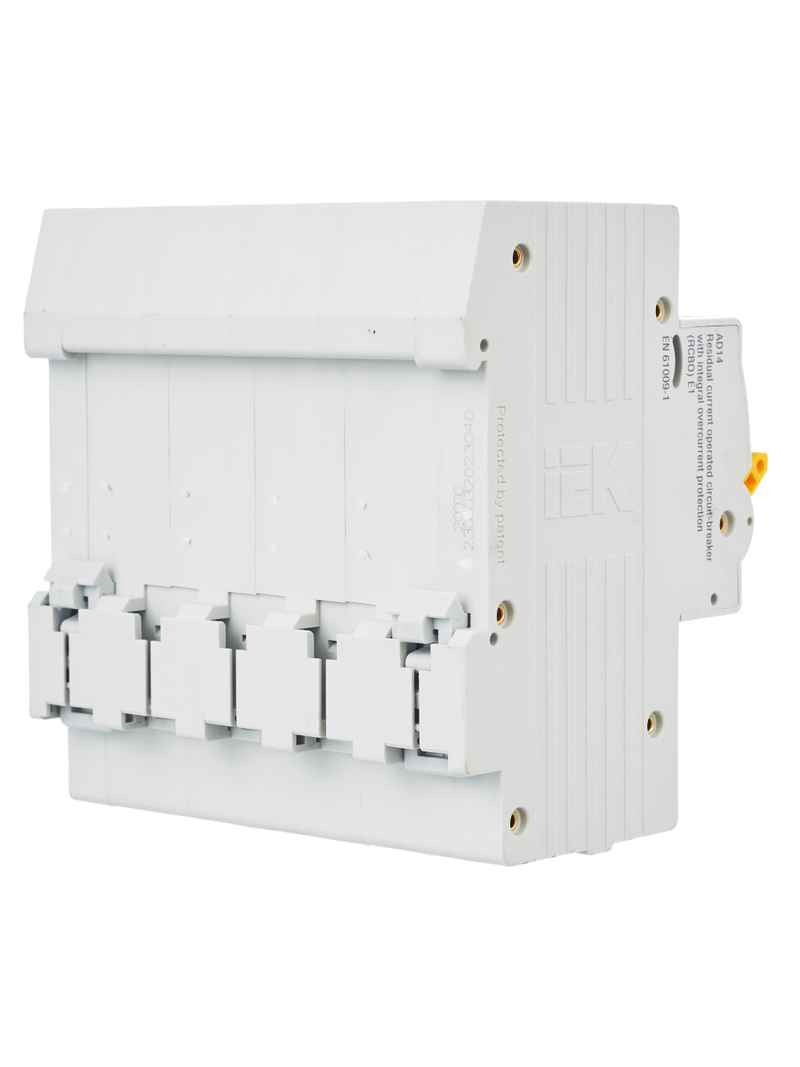

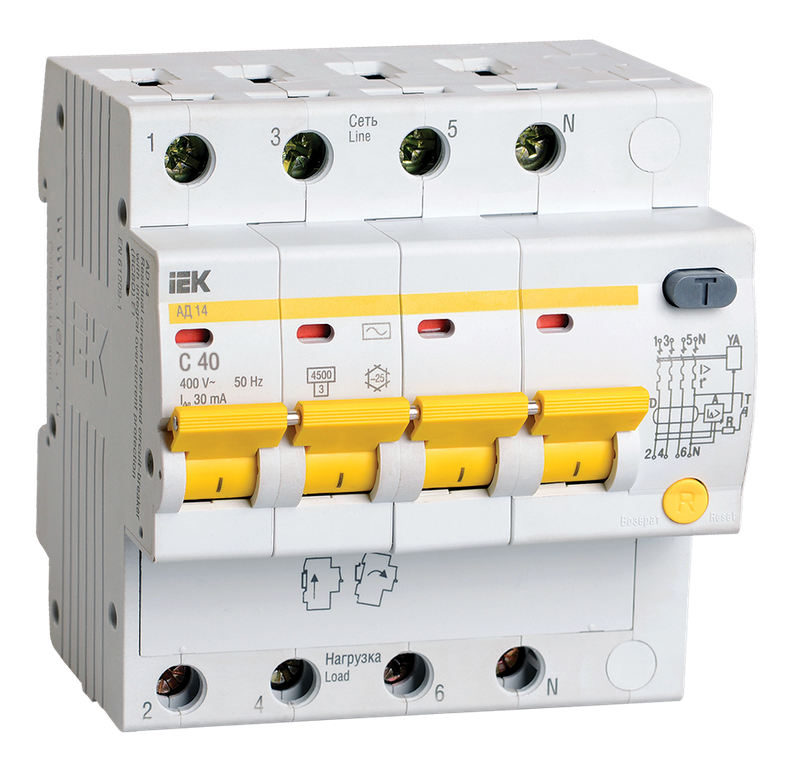

Автоматический выключатель диф.тока АД14 4Р С40 30мА 4.5кА тип АС IEK

Назначение

Быстродействующий защитный выключатель дифференциального тока (АД12 / 14 АД12М) предназначен для комплексной защиты электрических цепей в сетях переменного тока.

В зависимости от уставки тока утечки устройство обеспечивает:

• 10 и 30 мА — защиту человека от поражения электрическим током при прямом непреднамеренном прикосновении;
• 100 и 300 мА — защиту от пожара, вызванного токами утечки и повреждением изоляции.

Дополнительно устройство выполняет функции защиты от перегрузки и короткого замыкания.

Принцип работы

Выключатель объединяет функции автоматического выключателя и дифференциального расцепителя в одном корпусе.

При возникновении перегрузки или короткого замыкания срабатывает тепловой или электромагнитный расцепитель.

При появлении тока утечки, превышающего заданную уставку, дифференциальный расцепитель мгновенно отключает цепь.

В изделиях предусмотрена индикация срабатывания от дифференциального тока, а в исполнении АД12М — также светодиодная индикация включенного состояния.

АД12М сохраняет работоспособность при снижении напряжения сети до 110 В.

Преимущества

• Защита от поражения электрическим током и сверхтоков в одном устройстве
• Защита от перегрузки и короткого замыкания в каждом полюсе
• Индикация срабатывания по дифференциальному току
• Возможность двойного присоединения — шиной или гибким проводником
• Предельная отключающая способность 4,5 кА
• Используются автоматические выключатели ВА47-29 новой серии
• Надёжная электромеханическая конструкция

Где применяется

• Квартирные и этажные распределительные щиты
• Частные дома и коттеджи
• Административные и коммерческие здания
• Промышленные электроустановки
• Отходящие и групповые линии электроснабжения

Монтаж и эксплуатация

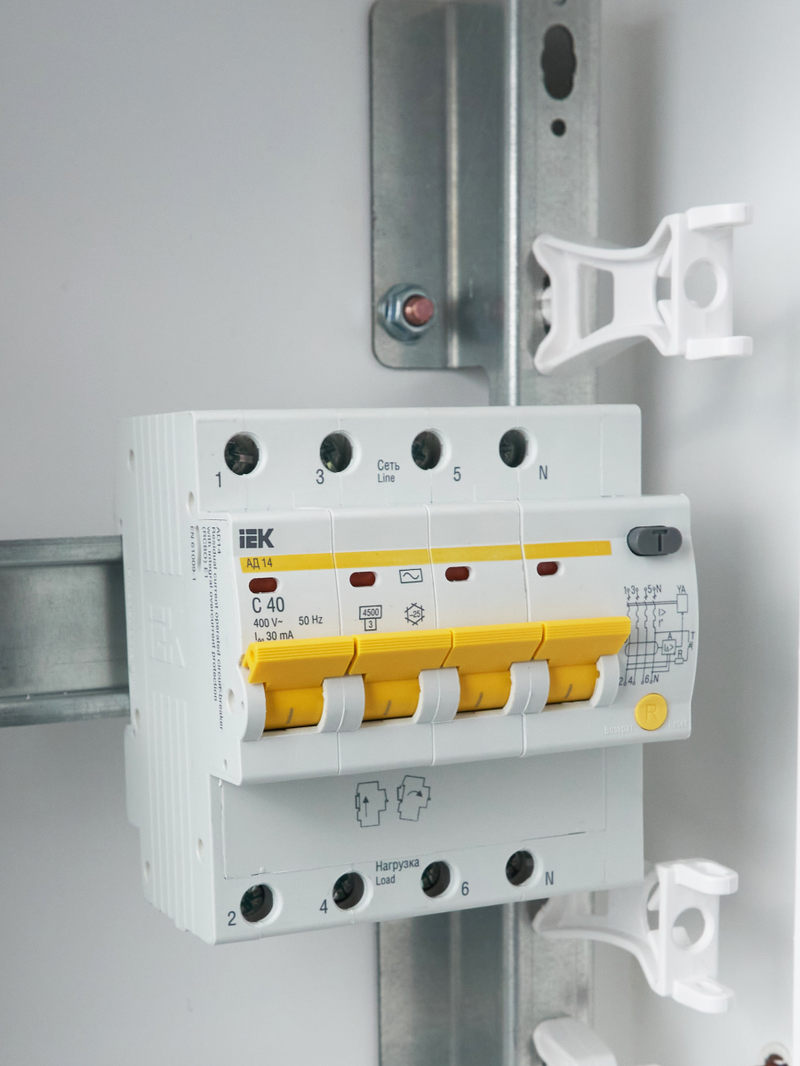

• Установка на стандартную DIN-рейку
• Винтовое подключение проводников
• Максимальное сечение входящего кабеля — до 35 мм²
• Рекомендуется регулярная проверка кнопкой «TEST»
• Монтаж выполнять при снятом напряжении

Технические характеристики

Часто задаваемые вопросы (FAQ)

• Чем отличается 30 мА и 300 мА?
  30 мА применяется для защиты человека, 300 мА — для противопожарной защиты.
• Это УЗО или автомат?
  Это комбинированное устройство, совмещающее функции автомата и УЗО.
• Работает ли при пониженном напряжении?
  Исполнение АД12М сохраняет работоспособность до 110 В.
• Можно ли использовать как вводное устройство?
  Да, при соблюдении расчётного тока и селективности защиты.
