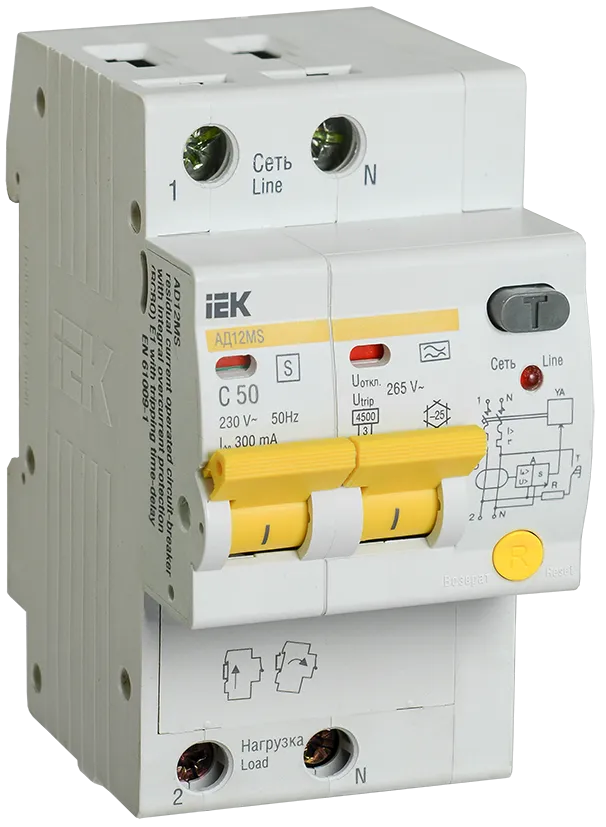

Автоматический выключатель диф.тока АД12MS 2Р С50 300мА тип АС селективный IEK

Автоматический выключатель дифференциального тока IEK АД12MS 2P C50А 300мА тип AC, селективный
Для селективной защиты от токов утечки и сверхтоков в однофазных цепях 230 В

🔌 Назначение

Селективный автоматический выключатель дифференциального тока АД12MS IEK предназначен для защиты людей от поражения электрическим током, а также предотвращения пожаров, вызванных утечками тока.

Дополнительно выполняет функции защиты от перегрузки и короткого замыкания. Используется в однофазных сетях 230 В/50 Гц, номинальным током до 50 А, с уставкой срабатывания по дифференциальному току 300 мА.

Селективность позволяет согласованно использовать несколько дифавтоматов в одной сети без ложных срабатываний.

⚙️ Принцип работы

Дифференциальный автомат сочетает в себе:

• автоматический выключатель (защита от КЗ и перегрузки),

• устройство защитного отключения (УЗО), реагирующее на дифференциальный ток.

При превышении тока утечки 300 мА или при возникновении сверхтоков происходит мгновенное отключение питания.
Селективная модель позволяет отстроиться по времени срабатывания от других устройств, обеспечивая надежную и ступенчатую защиту на нескольких уровнях (в этажных, групповых и вводных щитах).

✅ Преимущества

• 🛡️ Усовершенствованная дугогасительная система — запатентована (№ RU 139886), эффективно гасит электрическую дугу при отключении.

• ⚡ Защита от длительных перенапряжений — предотвращает выход оборудования из строя.

• 🔌 Стандартное и двойное подключение — упрощает монтаж.

• 🔍 Индикаторы состояния — визуальное отображение состояния контактов и светодиодное наличие напряжения на выходе.

• 🧩 Компактный размер — экономия места в распределительном щите.

• 🛠️ Прочный корпус — усилен заклепками и цельной лицевой панелью.

• 🔄 Быстрая установка без инструментов — экономия времени при обслуживании.

• 🧱 Совместимость с дополнительными модулями КС47, КСВ47 — безвинтовое присоединение.

🌍 Где применяется

• Распределительные щиты жилых и общественных зданий

• Квартирные электрощиты

• Гаражи, садовые домики

• Временные электросети на стройках

• Объекты с повышенными требованиями к пожарной и электробезопасности

🛠️ Рекомендации по монтажу и эксплуатации

• Устанавливайте вертикально на DIN-рейку 35 мм.

• Убедитесь в правильной фазировке при подключении сети и нагрузки.

• Не подключайте нагрузки выше номинального тока (50 А).

• Для селективной работы используйте устройство выше по уставке или по времени срабатывания.

• Периодически проверяйте работоспособность кнопкой «Тест».

• Соблюдайте условия эксплуатации: температура от –25°C до +40°C, влажность до 95%.
