Автоматический выключатель диф.тока ARMAT B06S 1P+N C25 30мА тип AС (18мм) IEK

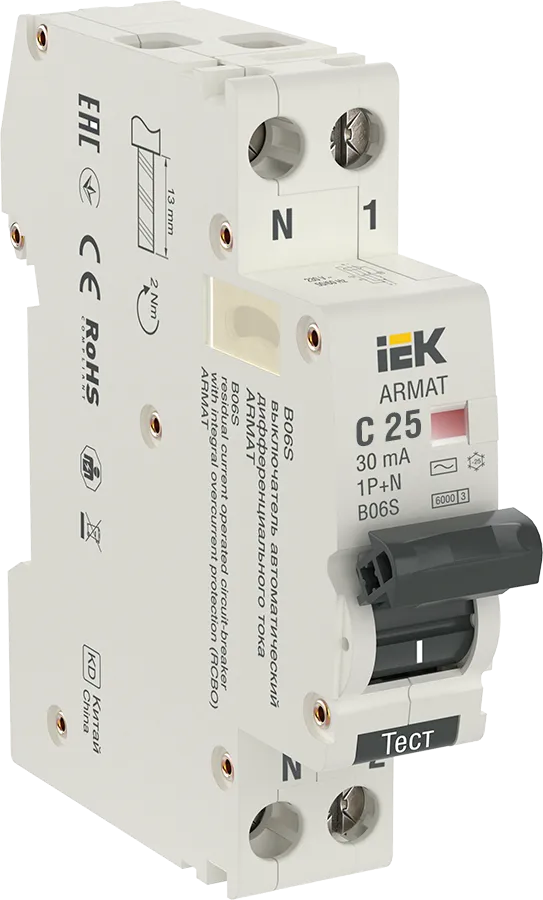

<h2>Автоматический выключатель дифференциального тока (АВДТ) ARMAT B06S 1P+N C25 30мА тип AC (18мм) IEK</h2>

<hr />
<h3>Назначение</h3>

<p>Автоматический выключатель дифференциального тока ARMAT B06S IEK предназначен для комплексной защиты электрических цепей от:</p>

<ul>
<li>
<p>токов перегрузки и короткого замыкания;</p>
</li>
<li>
<p>утечек тока на землю, предотвращая поражение человека электрическим током;</p>
</li>
<li>
<p>пожаров, вызванных повреждением изоляции.</p>
</li>
</ul>

<p>Устройство совмещает функции автоматического выключателя и УЗО, обеспечивая надежную и безопасную эксплуатацию электроустановок.</p>

<hr />
<h3>⚡ Принцип работы</h3>

<p>АВДТ ARMAT B06S анализирует токи, проходящие по фазному и нулевому проводникам.</p>

<ul>
<li>
<p>В нормальном режиме токи сбалансированы.</p>
</li>
<li>
<p>При утечке тока или замыкании на землю возникает разность токов, которую фиксирует встроенный дифференциальный трансформатор.</p>
</li>
<li>
<p>Электронный модуль подает сигнал на расцепитель, и устройство мгновенно отключает питание.</p>
</li>
<li>
<p>При перегрузке или коротком замыкании срабатывает тепловой либо электромагнитный расцепитель.</p>
</li>
</ul>

<p>Тип AC реагирует на синусоидальные переменные токи утечки, что делает устройство эффективным для большинства бытовых нагрузок.</p>

<hr />
<h3>🌟 Преимущества</h3>

<ul>
<li>
<p>🔒 Двойная защита — от утечки, короткого замыкания и перегрузки в одном модуле.</p>
</li>
<li>
<p>💡 Компактный корпус 18 мм — экономит место в распределительном щите.</p>
</li>
<li>
<p>🔄 Питание можно подключать сверху или снизу, упрощая монтаж.</p>
</li>
<li>
<p>⚙️ Долговечность — до 10 000 циклов включения/отключения.</p>
</li>
<li>
<p>🚫 Помехозащищенная схема — предотвращает ложные срабатывания.</p>
</li>
<li>
<p>⚡ Отключающая способность 6 кА — подходит для сетей с высокими токами КЗ.</p>
</li>
<li>
<p>🧩 Тип AC — оптимальный выбор для типовых бытовых и офисных нагрузок (освещение, розетки, нагреватели и т.д.).</p>
</li>
</ul>

<hr />
<h3>🏭 Где применяется</h3>

<p>АВДТ ARMAT B06S IEK применяется для защиты линий электроснабжения:</p>

<ul>
<li>
<p>в жилых зданиях и квартирах;</p>
</li>
<li>
<p>в офисных и коммерческих помещениях;</p>
</li>
<li>
<p>в учебных, медицинских и административных учреждениях;</p>
</li>
<li>
<p>на промышленных объектах и в электрощитовом оборудовании.</p>
</li>
</ul>

<p>Рекомендуется устанавливать в цепях освещения, розеточных линиях, линиях питания бытовой техники.</p>

<hr />
<h3>🧰 Рекомендации по монтажу и эксплуатации</h3>

<ul>
<li>
<p>Устанавливается на DIN-рейку 35 мм.</p>
</li>
<li>
<p>Допускается подача питания как сверху, так и снизу.</p>
</li>
<li>
<p>Подключение выполняется медными проводами сечением, соответствующим номинальному току.</p>
</li>
<li>
<p>После установки необходимо проверить устройство кнопкой «ТЕСТ», чтобы убедиться в исправности дифференциальной защиты.</p>
</li>
<li>
<p>Рабочий диапазон температур: от –25°C до +40°C.</p>
</li>
<li>
<p>Обслуживание сводится к регулярной проверке работоспособности не реже одного раза в месяц.</p>
</li>
</ul>

<hr />
<h2>📋 Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Номин ток, А</td>
<td>25</td>
</tr>
<tr>
<td>Количество полюсов</td>
<td>1+N</td>
</tr>
<tr>
<td>Номин ток утечки, А</td>
<td>0,03</td>
</tr>
<tr>
<td>Тип тока утечки</td>
<td>Переменный (AC)</td>
</tr>
<tr>
<td>Отключающая способность, кА</td>
<td>6.0</td>
</tr>
<tr>
<td>Характеристика срабатывания - кривая тока</td>
<td>C</td>
</tr>
<tr>
<td>Тип напряжения</td>
<td>Переменный (AC)</td>
</tr>
<tr>
<td>Номин раб напряжение, В</td>
<td>230</td>
</tr>
<tr>
<td>Отключающая способность по IEC 60947-2, кА</td>
<td>6</td>
</tr>
<tr>
<td>Отключение нейтрали</td>
<td>Да</td>
</tr>
<tr>
<td>Тип подключения</td>
<td>Винтовое соединение</td>
</tr>
<tr>
<td>Наличие теплового расцепителя</td>
<td>Да</td>
</tr>
<tr>
<td>Наличие электронного расцепителя</td>
<td>Нет</td>
</tr>
<tr>
<td>Макс сечение входящего кабеля, мм²</td>
<td>10</td>
</tr>
<tr>
<td>Класс токоограничения</td>
<td>3</td>
</tr>
<tr>
<td>Наличие электромагнитного расцепителя</td>
<td>Да</td>
</tr>
<tr>
<td>Наличие дифференциального расцепителя</td>
<td>Да</td>
</tr>
<tr>
<td>Номин неоткл дифференциальный ток, мА</td>
<td>15</td>
</tr>
<tr>
<td>Монтажная глубина - ниши, мм</td>
<td>76,2</td>
</tr>
<tr>
<td>Ширина по количеству модульных расстояний</td>
<td>1</td>
</tr>
<tr>
<td>Тип расцепителя</td>
<td>Тепловой, электромагнитный</td>
</tr>
<tr>
<td>Тип монтажа</td>
<td>на DIN-рейку</td>
</tr>
<tr>
<td>Частота</td>
<td>50/60 Гц</td>
</tr>
<tr>
<td>Класс защиты по ГОСТ IEC 61140</td>
<td>0</td>
</tr>
<tr>
<td>Рабочий режим</td>
<td>Продолжительный</td>
</tr>
<tr>
<td>Момент затяжки винтов контактных зажимов, нм</td>
<td>1</td>
</tr>
<tr>
<td>Защита от перенапряжения</td>
<td>Нет</td>
</tr>
<tr>
<td>Механическая износостойкость, циклов В-О</td>
<td>20000</td>
</tr>
<tr>
<td>Температура эксплуатации, °C</td>
<td>-25...45</td>
</tr>
<tr>
<td>Электрическая износостойкость, В-О</td>
<td>10000</td>
</tr>
<tr>
<td>Степень защиты - IP</td>
<td>IP20</td>
</tr>
<tr>
<td>Номинальная диф наибольшая вкл и откл способность, А</td>
<td>6000</td>
</tr>
<tr>
<td>Отключающая способность по IEC 61009-1, А</td>
<td>6000</td>
</tr>
<tr>
<td>Общ количество полюсов</td>
<td>2</td>
</tr>
<tr>
<td>Номин импульсное выдерживаемое напряжение, кВ</td>
<td>4</td>
</tr>
<tr>
<td>Количество защищенных полюсов</td>
<td>1</td>
</tr>
</tbody>
</table>

<hr />
<p>Автоматический выключатель дифференциального тока ARMAT B06S 1P+N C25 30мА тип AC (18мм) IEK — компактное и надежное устройство, объединяющее функции УЗО и автомата.<br />
Предназначен для защиты электрических цепей от короткого замыкания, перегрузки и утечек тока.<br />
Подходит для квартир, частных домов, офисов и промышленных помещений.<br />
Тип AC обеспечивает надежную защиту для стандартных бытовых нагрузок.<br />
Высокое качество, номинальный ток 25 А, ток утечки 30 мА, отключающая способность 6 кА — идеальное решение для безопасного электроснабжения.</p>
