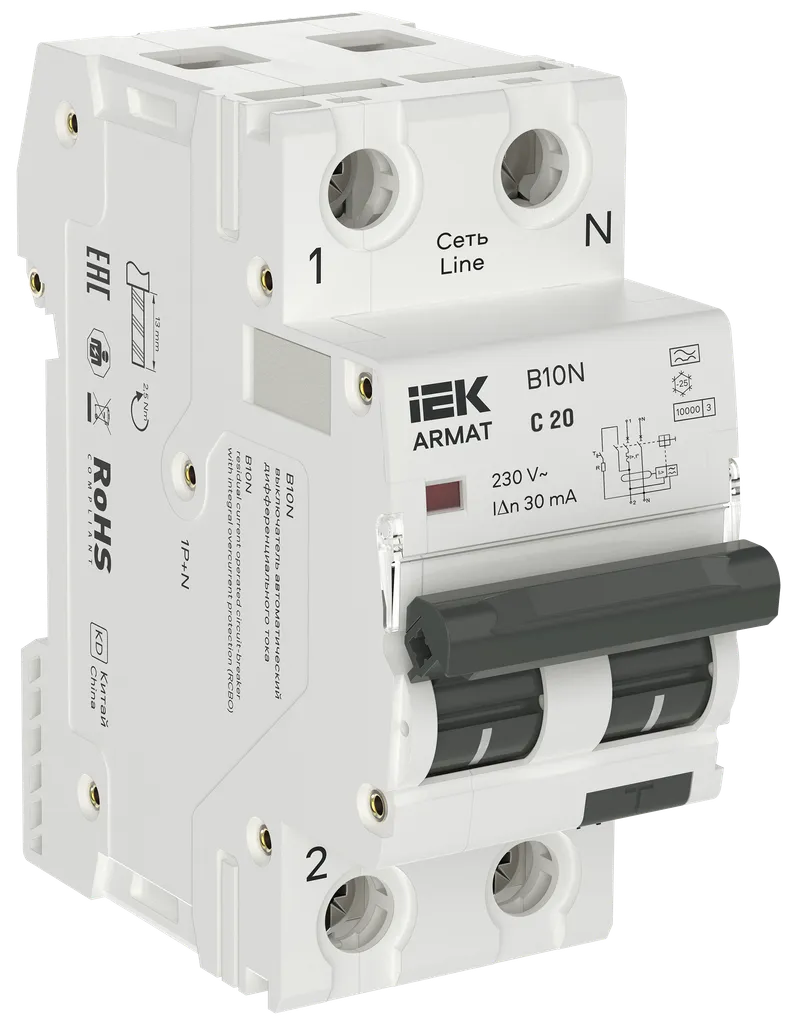

Автоматический выключатель диф.тока ARMAT B10N 1P+N C20 30мА 10кА тип A IEK

<h2>Назначение</h2>

<p>Автоматический выключатель дифференциального тока ARMAT B10N предназначен для:</p>

<ul>
<li>
<p>защиты электрических цепей от перегрузки и короткого замыкания;</p>
</li>
<li>
<p>защиты людей от поражения электрическим током при прикосновении к токоведущим частям;</p>
</li>
<li>
<p>предотвращения пожаров, вызванных токами утечки на землю.</p>
</li>
</ul>

<hr />
<h3>⚙️ Принцип работы</h3>

<p>Устройство работает по следующей логике:</p>

<ol>
<li>
<p>Автоматическая защита: реагирует на превышение тока выше номинала (в данном случае — 20 А) и при коротком замыкании (до 10 кА), мгновенно отключая цепь.</p>
</li>
<li>
<p>Дифференциальная защита (тип A): отслеживает утечку тока (в этом случае — более 30 мА) и отключает цепь при утечках как переменного, так и пульсирующего постоянного тока.</p>
</li>
<li>
<p>Постоянно сравнивает ток, поступающий на фазу и выходящий через нейтраль: при несоответствии (утечке) — отключает питание.</p>
</li>
</ol>

<hr />
<h3>📍 Области применения</h3>

<ul>
<li>
<p>Квартиры, частные дома, коттеджи;</p>
</li>
<li>
<p>Административные и офисные здания;</p>
</li>
<li>
<p>Объекты с чувствительным электрооборудованием (бойлеры, стиральные машины, электронная техника);</p>
</li>
<li>
<p>Промышленные щиты с высокими требованиями к электробезопасности.</p>
</li>
</ul>

<hr />
<h3>✅ Преимущества</h3>

<ul>
<li>
<p>Совмещение УЗО и автомата в одном корпусе: экономия места и упрощённый монтаж.</p>
</li>
<li>
<p>Защита от дуговых замыканий, вызванных утечками.</p>
</li>
<li>
<p>Тип A — расширенная защита: реагирует на пульсирующий ток, создаваемый электроникой (например, блоками питания).</p>
</li>
<li>
<p>Высокая отключающая способность — 10 кА, подходит для цепей с высокими токами КЗ.</p>
</li>
<li>
<p>Компактный корпус 2 модуля: подходит для стандартных DIN-реек.</p>
</li>
</ul>

<hr />
<h3>💡 Преимущества серии ARMAT IEK</h3>

<ul>
<li>
<p>Промышленное качество исполнения: соответствует требованиям EN/IEC 61009-1.</p>
</li>
<li>
<p>Повышенная надежность и устойчивость к внешним воздействиям.</p>
</li>
<li>
<p>Высокая механическая износостойкость и срок службы.</p>
</li>
<li>
<p>Совместимость с системой модульных устройств IEK.</p>
</li>
<li>
<p>Упрощенная индикация состояния (положение ручки и индикатор утечки).</p>
</li>
<li>
<p> Независимый механизм свободного расцепления с мгновенной коммутацией</p>
</li>
<li>Совместимость с дополнительными устройствами ARMAT серии AUX - присоединение до 4 дополнительных устройств (дополнительные контакты и расцепители) одновременно, а также совместимость с поворотной рукояткой типа RHN, блокировкой рукоятки взвода типа HLC и заглушкой вывода пломбировочной типа OTL.</li>
<li>Максимальный выдерживаемый момент винтового зажима в 5 Н·м снижает тепловыделение в выводе в месте контактного соединения, что уменьшает потребляемую мощность на полюсе устройства, а наличие защитной шторки в выводе исключает неправильное подключение проводника и ошибку при монтаже.</li>
<li>Подключение шинами PIN и FORK реализовано как сверху так и снизу устройства, что увеличивает вариативность подключений в распределительном щите.</li>
</ul>

<hr />
<h3>🛠️ Рекомендации по монтажу</h3>

<ul>
<li>
<p>Монтаж осуществляется на DIN-рейку стандартной ширины (35 мм).</p>
</li>
<li>
<p>Установка в сухих, проветриваемых помещениях.</p>
</li>
<li>
<p>Не допускать перегрева: соблюдать номинальные токи и условия вентиляции.</p>
</li>
<li>
<p>Подключение производить только квалифицированным специалистом.</p>
</li>
<li>
<p>Проверка правильности фазировки и затяжки клемм.</p>
</li>
<li>
<p>Периодическая проверка работы тестовой кнопкой "Тест" (не реже 1 раза в месяц).</p>
</li>
</ul>

<hr />
<h3>📋 Рекомендации по эксплуатации</h3>

<ul>
<li>
<p>Контроль за отсутствием перегрузок в цепи (правильный подбор номинала).</p>
</li>
<li>
<p>Регулярный осмотр корпуса на наличие трещин, следов перегрева.</p>
</li>
<li>
<p>При срабатывании по дифференциальному току — устранить утечку перед повторным включением.</p>
</li>
<li>
<p>При частом срабатывании — провести диагностику подключенного оборудования.</p>
</li>
</ul>

<p> </p>

<h2>Технические характеристики</h2>

<table>
<tbody>
<tr>
<td>Номин ток, А</td>
<td>20</td>
</tr>
<tr>
<td>Количество полюсов</td>
<td>1Р+N</td>
</tr>
<tr>
<td>Номин ток утечки, А</td>
<td>0,03</td>
</tr>
<tr>
<td>Тип тока утечки</td>
<td>A</td>
</tr>
<tr>
<td>Характеристика срабатывания - кривая тока</td>
<td>C</td>
</tr>
<tr>
<td>Номин раб напряжение, В</td>
<td>230</td>
</tr>
<tr>
<td>Тип напряжения</td>
<td>Переменный (AC)</td>
</tr>
<tr>
<td>Механическая износостойкость, циклов В-О</td>
<td>20000</td>
</tr>
<tr>
<td>Монтажная глубина - ниши, мм</td>
<td>76</td>
</tr>
<tr>
<td>Отключение нейтрали</td>
<td>Да</td>
</tr>
<tr>
<td>Степень защиты - IP</td>
<td>IP20</td>
</tr>
<tr>
<td>Электрическая износостойкость, В-О</td>
<td>10000</td>
</tr>
<tr>
<td>Номин импульсное выдерживаемое напряжение, кВ</td>
<td>4</td>
</tr>
<tr>
<td>Количество защищенных полюсов</td>
<td>1</td>
</tr>
<tr>
<td>Тип расцепителя</td>
<td>Тепловой и электромагнитный</td>
</tr>
<tr>
<td>Частота</td>
<td>50/60 Гц</td>
</tr>
<tr>
<td>Общ количество полюсов</td>
<td>2</td>
</tr>
<tr>
<td>Рабочий режим</td>
<td>Продолжительный</td>
</tr>
<tr>
<td>Наличие теплового расцепителя</td>
<td>Да</td>
</tr>
<tr>
<td>Номин неоткл дифференциальный ток, мА</td>
<td>0,5IΔn</td>
</tr>
<tr>
<td>Наличие электронного расцепителя</td>
<td>Нет</td>
</tr>
<tr>
<td>Ширина по количеству модульных расстояний</td>
<td>2</td>
</tr>
<tr>
<td>Степень загрязнения</td>
<td>2</td>
</tr>
<tr>
<td>Макс сечение входящего кабеля, мм²</td>
<td>25</td>
</tr>
<tr>
<td>Наличие электромагнитного расцепителя</td>
<td>Да</td>
</tr>
<tr>
<td>Тип монтажа</td>
<td>На DIN-рейку</td>
</tr>
<tr>
<td>Класс токоограничения</td>
<td>3</td>
</tr>
<tr>
<td>Момент затяжки винтов контактных зажимов, нм</td>
<td>5</td>
</tr>
<tr>
<td>Температура эксплуатации, °C</td>
<td>-25...55</td>
</tr>
<tr>
<td>Наличие дифференциального расцепителя</td>
<td>Да</td>
</tr>
<tr>
<td>Отключающая способность по IEC 60947-2, кА</td>
<td>10</td>
</tr>
<tr>
<td>Отключающая способность по EN 60898, кА</td>
<td>10</td>
</tr>
</tbody>
</table>
