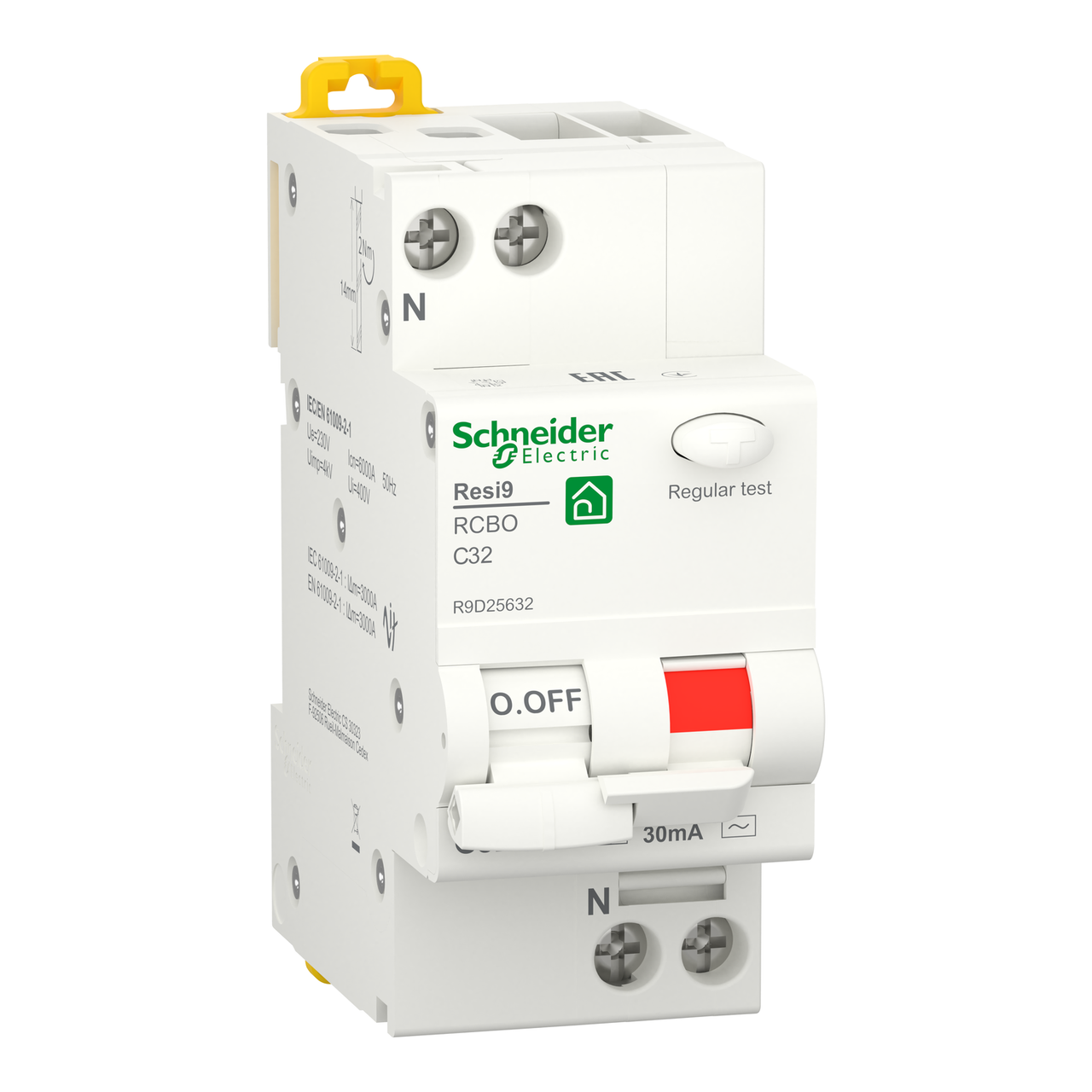

Дифференциальный автомат Schneider Resy9, 1Р+N, С32, 6 кА, 30 мА, тип АС

<p>Модульный автоматический выключатель дифференциального тока с максимальной токовой защитой (RCBO).</p>

<p>Это изделие обеспечивает защиту от короткого замыкания, перегрузки кабелей, поражения электрическим током при непрямом контакте и от опасности возгорания.</p>

<p>Он обеспечивает безопасное и надежное решение для коммерческих и промышленных приложений с высокой отключающей способностью.</p>

<p>Временная задержка защиты от утечки на землю является мгновенной.</p>

<p>Номинальная наибольшая отключающая способность Icn составляет до 6000 А согласно стандарту EN/IEC 61009-2-1.</p>

<p>Resi9 - новая серия модульного оборудования для жилых и общественных зданий от Schneider Electric</p>

<p>Важной особенностью серии Resi9 является наличие максимальной отключающей способности 6000А.</p>

<article>
<h3>Конструктивные особенности</h3>

<p>Устройства Resi9 относятся к оптимальному ценовому сегменту, что обеспечивает качество, надежность и удобство использования, соответствующее оборудованию верхнего ценового сегмента. Мы тщательно собираем и прорабатываем множество отзывов, которые мы постарались учесть в новой линейке модульного оборудования Resi9 :</p>

<ul>
<li>Широкая линейка оборудования для реализации максимального уровня защиты и любого сценария управления в вашем доме</li>
<li>Высочайший контроль качества для обеспечения надежности, в которой вам не придется сомневаться</li>
<li>Теперь вы можете скомпоновать устройства двух разных серий Schneider Electric в одном щите и внешний вид не пострадает - Resi9 и Acti9 выполнены в едином белом стиле</li>
</ul>
</article>

<article>
<h3>Преимущества</h3>

<ul>
<li>Номинальная отключающая способность всех автоматических выключателей – 6000А</li>
<li>Большой ассортимент электромеханических и электронных ВДТ и АВДТ трех типов: AC, A и A-S</li>
<li>Механизм мгновенной коммутации в автоматических выключателях</li>
<li>Двойные замки для фиксации на DIN-рейке</li>
<li>Наличие реле напряжения, контакторов и импульсных реле в серии</li>
<li>Модульное оборудование Resi9 производится на заводах Schneider Electric в Европе.</li>
</ul>

<h3>Варианты применения</h3>

<p>Серия модульного оборудования Resi9 предназначена для жилищного строительства и малого бизнеса</p>

<table>
<caption>
<h2 style="text-align:left">Основные характеристики</h2>
</caption>
<tbody>
<tr>
<th style="width: 361px; text-align: left;">Серия</th>
<td style="width:340px">Resi9</td>
</tr>
<tr>
<th style="width: 361px; text-align: left;">Наименование продукта</th>
<td style="width:340px">АВДТ Resi9</td>
</tr>
<tr>
<th style="width: 361px; text-align: left;">Тип продукта</th>
<td style="width:340px">Автоматический выключатель дифференциального тока</td>
</tr>
<tr>
<th style="width: 361px; text-align: left;">Описание полюсов</th>
<td style="width:340px">1P + N</td>
</tr>
<tr>
<th style="width: 361px; text-align: left;">Положение нейтрали</th>
<td style="width:340px">Слева</td>
</tr>
<tr>
<th style="width: 361px; text-align: left;">Число защищенных полюсов</th>
<td style="width:340px">1</td>
</tr>
<tr>
<th style="width: 361px; text-align: left;">Номинальный ток</th>
<td style="width:340px">32A</td>
</tr>
<tr>
<th style="width: 361px; text-align: left;">Тип сети</th>
<td style="width:340px">Переменный ток</td>
</tr>
<tr>
<th style="width: 361px; text-align: left;">Технология расцепителя</th>
<td style="width:340px">Термомагнитный</td>
</tr>
<tr>
<th style="width: 361px; text-align: left;">Обозначение кривой</th>
<td style="width:340px">С</td>
</tr>
<tr>
<th style="width: 361px; text-align: left;">Чувствительность по току утечки</th>
<td style="width:340px">30 мА</td>
</tr>
<tr>
<th style="width: 361px; text-align: left;">Задержка срабатывания защиты от тока утечки</th>
<td style="width:340px">Мгновенный</td>
</tr>
<tr>
<th style="width: 361px; text-align: left;">Класс защиты от тока утечки</th>
<td style="width:340px">Тип АС</td>
</tr>
<tr>
<th style="width: 361px; text-align: left;">Отключающая способность</th>
<td style="width:340px">6000 A Переменный ток 50 Гц в соответствии с EN/IEC 61009-2-1</td>
</tr>
<tr>
<th style="width: 361px; text-align: left;">Этикетки качества</th>
<td style="width:340px">EAC<br />
UA TR</td>
</tr>
</tbody>
</table>

<table>
<caption>
<p style="text-align:left">Дополнительные характеристики</p>
</caption>
<tbody>
<tr>
<th style="text-align: left;">Место устройства в сети</th>
<td>Отходящий</td>
</tr>
<tr>
<th style="text-align: left;">Частота сети</th>
<td>50 Гц</td>
</tr>
<tr>
<th style="text-align: left;">Номинальное рабочее напряжение</th>
<td>230 В Переменный ток 50 Гц</td>
</tr>
<tr>
<th style="text-align: left;">Предел срабатывания электромагнитного расцепителя</th>
<td>5...10 x In</td>
</tr>
<tr>
<th style="text-align: left;">Технология отключения по дифференциальному току</th>
<td>Независящий от напряжения</td>
</tr>
<tr>
<th style="text-align: left;">[Ui] номинальное напряжение изоляции</th>
<td>400 миля</td>
</tr>
<tr>
<th style="text-align: left;">[Up] номинальное импульсное выдерживаемое на</th>
<td>4 кВ</td>
</tr>
<tr>
<th style="text-align: left;">Скачок тока</th>
<td>250 A</td>
</tr>
<tr>
<th style="text-align: left;">Индикатор положения контакта</th>
<td>Да</td>
</tr>
<tr>
<th style="text-align: left;">Тип управления</th>
<td>Рычаг управления</td>
</tr>
<tr>
<th style="text-align: left;">Индикатор наличия напряжения</th>
<td>Индикация ВКЛ/ОТКЛ</td>
</tr>
<tr>
<th style="text-align: left;">Исполнение монтажа</th>
<td>Защелкивающийся</td>
</tr>
<tr>
<th style="text-align: left;">Способ монтажа</th>
<td>DIN-рейка</td>
</tr>
<tr>
<th style="text-align: left;">Межполюсный шаг</th>
<td>9 mm Между фазой и нейтралью</td>
</tr>
<tr>
<th style="text-align: left;">Шаг 9 мм</th>
<td>4</td>
</tr>
<tr>
<th style="text-align: left;">высота</th>
<td>82 mm</td>
</tr>
<tr>
<th style="text-align: left;">Ширина</th>
<td>36 mm</td>
</tr>
<tr>
<th style="text-align: left;">Глубина</th>
<td>70,5 mm</td>
</tr>
<tr>
<th style="text-align: left;">Вес нетто</th>
<td>186 g</td>
</tr>
<tr>
<th style="text-align: left;">Цвет</th>
<td>Белый</td>
</tr>
<tr>
<th style="text-align: left;">Механическая износостойкость</th>
<td>20000 циклы</td>
</tr>
<tr>
<th style="text-align: left;">Электрическая износостойкость</th>
<td>7500 циклы</td>
</tr>
<tr>
<th style="text-align: left;">Соединения – клеммы</th>
<td>Клеммы туннельного типа (Верхняя или нижняя) - 1...16 мм² - жесткий<br />
Клеммы туннельного типа (Верхняя или нижняя) - 1...10 мм² - гибкий<br />
Клеммы туннельного типа (Верхняя или нижняя) - 1...10 мм² - Гибкий с наконечником</td>
</tr>
<tr>
<th style="text-align: left;">Длина зачистки проводов</th>
<td>13 mm for Верхняя или нижняя connection</td>
</tr>
<tr>
<th style="text-align: left;">Момент затяжки</th>
<td>2 Н·м Верхняя или нижняя</td>
</tr>
<tr>
<th style="text-align: left;">Защита от замыкания на землю</th>
<td>Интегрированный</td>
</tr>
</tbody>
</table>

<table>
<caption>
<p style="text-align:left">Условия эксплуатации</p>
</caption>
<tbody>
<tr>
<th style="width: 360px; text-align: left;">Стандарты</th>
<td style="width:18px">EN/IEC 61009-2-1<br />
EN/МЭК 61009-1</td>
</tr>
<tr>
<th style="width: 360px; text-align: left;">Степень защиты IP</th>
<td style="width:18px">IP20</td>
</tr>
<tr>
<th style="width: 360px; text-align: left;">Степень загрязнения</th>
<td style="width:18px">2</td>
</tr>
<tr>
<th style="width: 360px; text-align: left;">Категория перенапряжения</th>
<td style="width:18px">III</td>
</tr>
<tr>
<th style="width: 360px; text-align: left;">Рабочая температура окружающей среды</th>
<td style="width:18px">-25…60 °C</td>
</tr>
</tbody>
</table>
</article>
